Schéma de la boîte à fusibles Renault Magnum 4, 2005

Soumis par Georges Missir le 08/02/2025

Magnum est une famille de gros camions produits par la société française Renault Trucks en quatre générations de 1990 à 2014. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Renault Magnum 4 (quatrième génération ; 440, 460 et 480 ch moteurs dxi) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons marquer le fusible de l'allume-cigare.

Dans l'habitacle

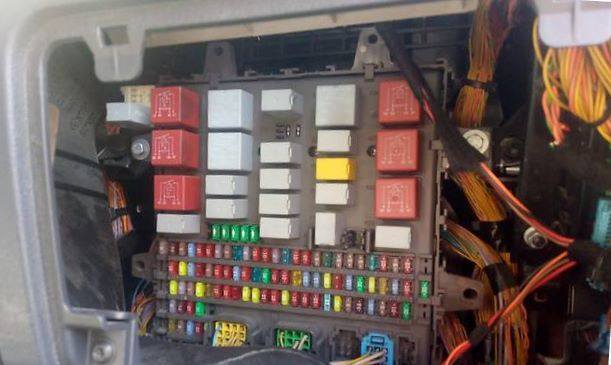

Le boîtier à fusibles se trouve du côté passager, dans la partie supérieure du tableau de bord. Elle est fermée par un couvercle en plastique. Selon l'année de construction et l'équipement, il peut y avoir plusieurs versions de ce bloc.

Variante 1

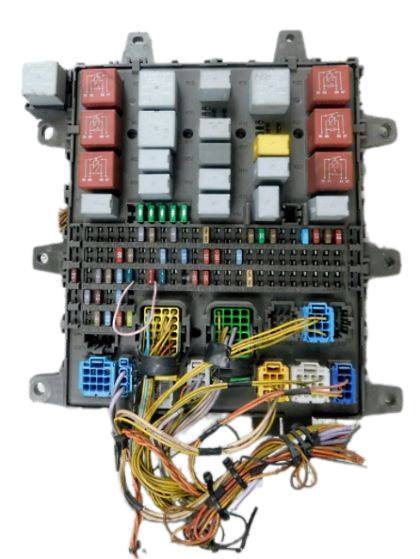

Vue générale.

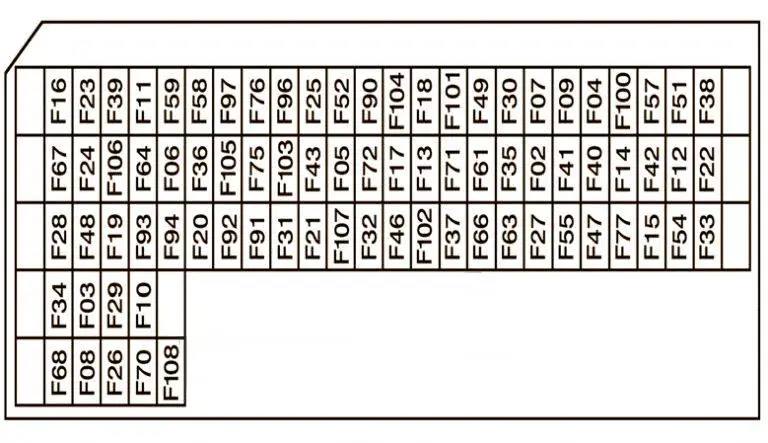

Schéma

No | Affectation des fusibles | Ampères
F03. | Indicateur d'information principal, relais de sécurité pour l'inclinaison de la cabine, relais d'alimentation pour le moteur d'inclinaison de la cabine | 7,5A
F04. | Indicateur d'information principal | 5A
F05. | Pompe du moteur de lave-phares | 30A
F06. | Indicateur d'information principal, tachygraphe | 5A
F07. | ECU de gestion du véhicule | 5A
F08. | Écran d'information principal, ECU d'immobilisation, ECU d'alarme, ECU de verrouillage centralisé, ECU de commande de production d'air | 5A
F09. | ECU de pré-commande du carrossier | 5A
F10. | ECU de climatisation | 30A
F11. | Unité de contrôle pour ralentisseur hydraulique et électrique | 10A
F12. | Appareil de commande du commutateur de la boîte de vitesses automatique | 15A
F13. | ECU commande d'éclairage et de signalisation, relais de décélération du moteur d'essuie-glace, moteur de pompe d'essuie-glace, moteur d'essuie-glace | 20A
F14. | Renault Magnum 4 Allume-cigare | 15A
F15. | Fiche pour le diagnostic du véhicule et la récupération des données | 5A
F16. | Témoin de blocage électrique du différentiel entre les roues, valve électrique de blocage des roues arrière, valves électriques de la prise de force, valve électrique de blocage du différentiel entre les essieux | 10A
F17. | Phare pour feux de route | 10A
F18. | Klaxon électrique, avertisseur sonore | 10A
F19. | ECU de climatisation | 5A
F20. | Radio, alarme ECU, verrouillage centralisé de la porte ECU | 10A
F21. | Fiche terminale ABS / EBS | 20A
F22. | Lampe supérieure côté conducteur, lampe supérieure unique côté passager, lampe supérieure droite (porte), lampe de lecture du conducteur, lampe de lecture du passager, lampe supérieure de la couchette inférieure, lampe supérieure gauche (porte), lampe supérieure gauche dans la cabine, lampe supérieure droite dans la cabine, lampe supérieure de la couchette supérieure, éclairage latéral du conducteur | 10A
F23. | Capteur de réglage de l'angle de l'essieu directeur, suspension pneumatique ECU, essieu directeur ECU | 5A
F24. | Résistance chauffante carburant n° 2 | 20A
F25. | Pictogramme d'avertissement Équipement en position route, éclairage, voyant d'avertissement Équipement en position non verrouillée, connecteur de remorque à 15 broches | 10A
F26. | Alimentation électrique disponible (après l'allumage) | 15A
F27. | Moteur de lève-vitre de la porte du conducteur, moteur de lève-vitre de la porte du passager | 20A
F28. | Système de commande de freinage EBS | 20A
F29. | Sélecteur de boîte de vitesses automatique, interface de commande de l'ECU embarquée | 10A
F30. | Unité de commande de l'éclairage et de la signalisation | 30A
F31. | Appareil de commande pour la régulation de la température de la cabine, appareil de commande de la signalisation, chauffage d'appoint air/eau, appareil de commande de la climatisation | 20A
F32. | Alimentation disponible (après l'interrupteur principal) | 10A
F33. | Moteur pour l'inclinaison de la cabine | 30A
F34. | Interface de commande ECU embarquée | 3A
F36. | Commande d'éclairage et de signalisation ECU | 10A
F37. | Convertisseur de tension (24V / 12V - 15A) pour système de communication audio, radio | 10A
F38. | Feux d'avertissement supplémentaires, phares de travail | 10A
F39. | ECU, résistance de dégivrage du rétroviseur gauche, résistance de dégivrage du rétroviseur droit, relais d'alimentation pour rétroviseurs chauffants et clignotants, relais de dégivrage du pare-brise | 15A
F40. | ECU de commande moteur, démarreur, relais de démarrage, relais de chauffage d'air, électrovanne de frein moteur n° 1, électrovanne de frein sur échappement, commutation électrique de plage de soupapes, électrovanne de commande de split, électrovanne de commande de vitesse de ventilateur de refroidissement moteur | 30A
F41. | Démarreur, relais de démarrage, électrovanne de frein moteur, électrovanne de frein sur échappement, changement de plage de vannes électriques, électrovanne de commande de distribution | 15A
F42. | Relais de chauffage à air, électrovanne de commande de la vitesse du ventilateur de refroidissement du moteur | 10A
F43. | Prise 24 V, prise de diagnostic de la boîte automatique | 15A
F46. | Gyrophare, relais de puissance du gyrophare | 15A
F47. | Commande de production d'air ECU | 7,5A
F48. | Commande d'activation du maintien du frein, commande de freinage EBS | 3A
F49. | ECU de suspension pneumatique, ECU de contrôle de la puissance du véhicule (ADR) | 5A
F51. | Unité de commande de l'essieu directeur | 5A
F52. | Levier de sélection de la boîte de vitesses automatique, ECU pour l'immobilisation, commande d'arrêt d'urgence de la cabine, ECU pour la commande du véhicule, Après la mise du contact, relais de puissance n° 1 / 2 / 3, relais de puissance accessoire n° 1 / 2, relais de mise à la terre du circuit de l'alternateur (ADR), résistance de tension du circuit de l'alternateur, connecteur de diagnostic | 10A
F54. | Commande embarquée ECU | 10A
F57. | Ralentisseur hydraulique ECU | 10A
F58. | Commande d'arrêt d'urgence de la cabine, relais de mise à la terre du circuit de l'alternateur (ADR) | 3A
F59. | Unité de commande embarquée (ECU) Préparation de l'avance, commande d'arrêt des freins, relais des feux de recul | 10A
F61. | Convertisseur de tension (24 V / 12 V) pour pack de technologie de l'information | 15 A
F63. | Prise de courant 24 V | 15A
F64. | Prise de remorque 15 pôles | 10A
F66. | lampe à outils, grille d'éclairage avant, moteur de ventilation de toit | 10A
F67. | ECU du levier de vitesse, ECU de la boîte automatique | 10A
F68. | Convertisseur de tension (24V / 12V - 10A / 15A) pour système de communication audio, convertisseur de tension (24V / 12V) -prises encastrées 12 et 24 volts, réfrigérateur, prise supplémentaire 24V | 20A
F70. | Fiche d'extrémité ABS / EBS | 10A
F71. | Prise de courant disponible (après l'allumage) | 15A
F72. | Feux de route, feux de croisement | 10A
F75. | Alimentation disponible (information alternateur, moteur en marche), sièges chauffants | 15A
F76. | Entretien du véhicule, chauffage d'appoint, relais de mise à la terre du circuit de l'alternateur (ADR), électrovanne du chauffage d'appoint à air et à eau | 10A
F77. | Prise de courant accessible (après l'interrupteur principal) | 15A
F90. | Commande d'éclairage et de signalisation, relais de puissance des feux antibrouillard arrière, relais de feux de route, relais de puissance des feux antibrouillard, commutateur de relais de veilleuse, relais d'extinction des feux antibrouillard (lorsque les feux de route sont allumés) | 3A
F91. | Feu d'encombrement n° 1, feu d'encombrement n° 2, feu de position avant gauche, feu de position droit n° 3 / 4, feu de position arrière droit, feu de position côté gauche du toit, feu de croisement supérieur gauche, feu de position, unité de commande d'alimentation électrique (ADR) | 10A
F92. | Côté avant droit - Feux de stationnement, Côté gauche - Feux de stationnement n° 1 / 2 / 3 / 4, Côté arrière gauche - Feux de stationnement, Côté gauche du toit - Feux de stationnement, Côté droit - Feux de stationnement à revêtement antireflet | 10A
F93. | feu arrière droit, connexion de remorque à 15 pôles | 10A
F94. | Feu arrière gauche, connecteur de remorque 15 broches | 10A
F96. | éclairage de nuit des instruments et des commandes | 3A
F97. | Alimentation disponible (éclairage de nuit) | 5A
F100. | Feux de route, feux de brouillard, feux de croisement, feux de brouillard gauche, feux de brouillard droit | 15A
F101. | Feux antibrouillard, feux antibrouillard arrière, prise de remorque 15 broches | 10A
F102. | Indicateur principal d'information, feu de route droit, feu de route gauche | 10A
F103. | Alimentation disponible (information de recul), contrôle du frein de recul, feux de recul, avertisseur sonore. | (avertisseur), connecteur de remorque à 15 broches | 10A
F104. | Feux stop gauche, Feux stop droit, connecteur de remorque 15 broches | 10A
F107. | Capteur de concentration de gaz d'oxyde d'azote, module de pompe de commande AdBlue, électrovanne de dérivation du circuit d'eau du moteur | 10A
F108. | chauffage d'appoint | 20A

Variante 2

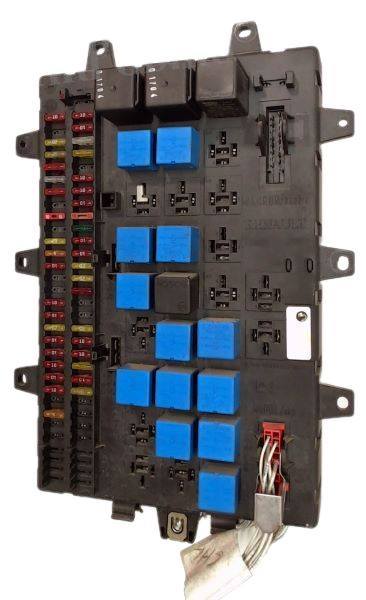

Exemple de réalisation.

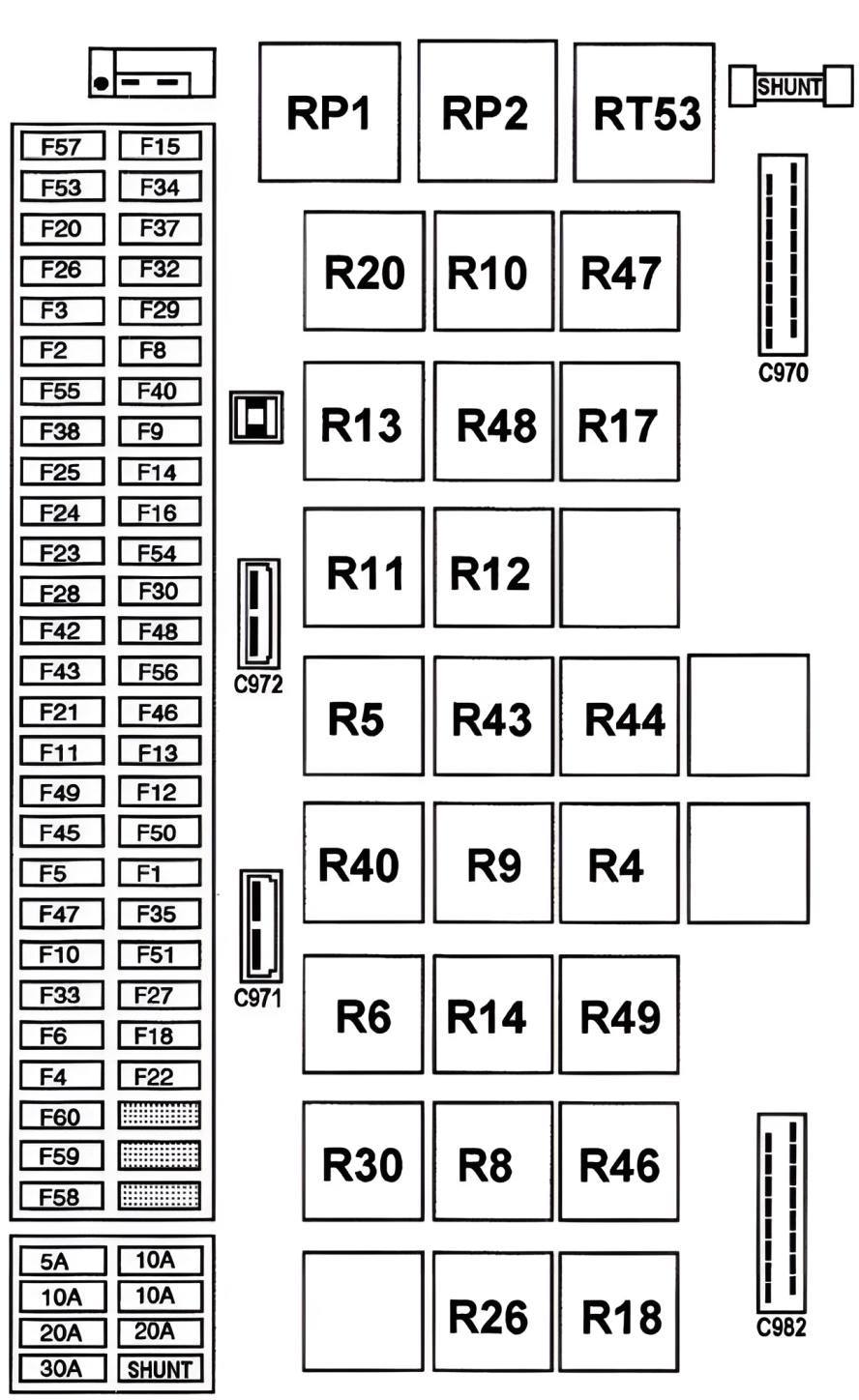

Schéma

N° | Affectation des fusibles
F1. | Prise de remorque 7 pôles « ABS/EBS », alimentation électrique pour les témoins « SERVICE » et « DANGER », calculateur « ABS / ASR », électrovannes « ABS / ASR » (avant droite / arrière gauche), protection ABS d'urgence, coupure électrique du ralentisseur.
F2. | Feux de position droit, feux de gabarit droit
F3. | Feux de position gauche, feux de position gauche, feux de position gauche
F4. | Alimentation électrique des feux de stationnement de la remorque
F5. | Backup +24 volts (pour l'éclairage)
F6. | Backup +24 volts (pour éclairage), éclairage du tableau de bord, éclairage des interrupteurs
F8. | Feux antibrouillard (ou lampes)
F9. | Feux antibrouillard
F10. | Phare de croisement droit
F11. | Phare de croisement gauche
F12. | Phare pour feu de route gauche
F13. | Phare pour feux de route droit
F14. | Phare pour feux de route
F15. | Commande d'essuie-glace
F16. | Alarme antivol, interrupteur de feu stop sous la pédale de frein, feux de recul, bouton d'urgence « TBV » (dans la modification RTMDR), circuit électrique des feux d'avertissement sur le tableau de bord, rétroviseurs extérieurs chauffants
F18 Circuit électrique pour la climatisation
F20. | Moteur d'entraînement de la ventilation du toit ouvrant
F21. | Alimentation de secours (après l'interrupteur commun)
F22. | Chauffage auxiliaire « D1LCC », chauffage auxiliaire « D3LCC » (sèche-cheveux), chauffage auxiliaire « Thermo 90 » (humide), circuit électrique de la climatisation, unité de commande de la ventilation
F23. | Éclairage des repose-pieds, projecteur pour le conducteur, projecteur pour le canapé-lit, projecteur pour la couchette inférieure, projecteur pour la couchette supérieure, lampe pour le lecteur de cartes portable.
F24. | Moteur de levage pour la vitre du passager avant
F25. | Horloge de contrôle pour tachygraphe
F26. | Lampe d'avertissement sonore
F27. | Feu de freinage
F28. | Module de commande ABS / ASR
F29. | Rétroviseurs avec dégivrage (gauche et droite), commande d'orientation du ou des rétroviseurs extérieurs
F30. | Alimentation électrique des éléments supplémentaires du tachygraphe de contrôle, commandes de réglage des phares, fusible de l'allume-cigare Magnum, convertisseur 12 volts (circuit de télécommunication) de la radio, radio, lecteur de cassettes
F32. | Moteur d'essuie-glace, moteur de lave-glace, moteur de lave-phares
F33. | Prise de diagnostic, unité de commande du châssis (6×2 / 6×4)
F34. | Interrupteur de clignotant, alimentation de la mémoire de l'autoradio, interrupteur programmable (télécommande) pour chauffage auxiliaire
F35. | Alimentation de secours (après le contact de l'interrupteur de démarrage)
F37. | Module de commande « EBS
F38. | Moteur de lève-vitre du conducteur
F40. | Alimentation de réserve (après l'interrupteur commun)
F42. | Afficheur matriciel, module de commande « TBV ».
F43. | Phare de travail (tracteur), éclairage des soupapes
F45. | Module de commande du verrouillage central, verrouillage électrique gauche, verrouillage électrique droit
F46. | Interrupteur de chauffage du moteur, relais de commande du système de graissage central, affichage matriciel
F47. | ordinateur de suspension (4×2), ordinateur de suspension (6×2 / 6×4), unité de commande à distance de la suspension, capteur de pression d'amortissement de l'essieu arrière (6×2), relais d'autoguidage
F48. | Calculateur « VMAC
F49. | Soupapes de frein électriques à l'échappement « J
F50. | Réfrigérateur
F51. | Sièges chauffants conducteur et passager, prise de courant pour « SAE », transformateur abaisseur (pour prise de courant 12 volts)
F53. | Alimentation de secours pour vidéo
F54. | Pare-soleil électriques avant et latéraux
F55. | Alimentation de secours (après contact du verrouillage du démarreur)
F56. | Bouton d'urgence « TBV » (en cas de modification RTMDR, unité « TBV »)
F60. | Module EBS
