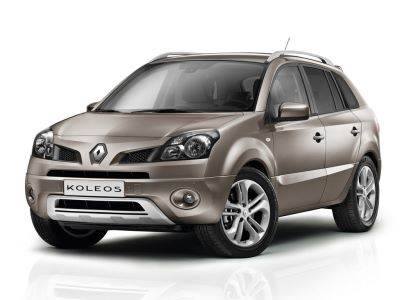

Le Renault Koleos est un crossover compact produit dans l'usine de Busan, en Corée du Sud, où il est commercialisé sous la marque Samsung. Lancé sur le marché européen à la fin de l'été 2008, il s'agit du premier SUV conçu par le constructeur. Ce manuel technique détaille l'affectation et l'implantation des fusibles et des relais du Renault Koleos (première génération, code interne HU0). Années de production : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Vous trouverez ci-dessous l'emplacement, l'affectation et les illustrations des boîtes à fusibles. Les circuits « Allume-cigare » et « Pompe à carburant » sont indiqués en gras.
Dans l'habitacle
Pour assurer la protection des circuits électriques du véhicule, deux boîtes à fusibles sont intégrées à l'habitacle.
Boîte à fusibles

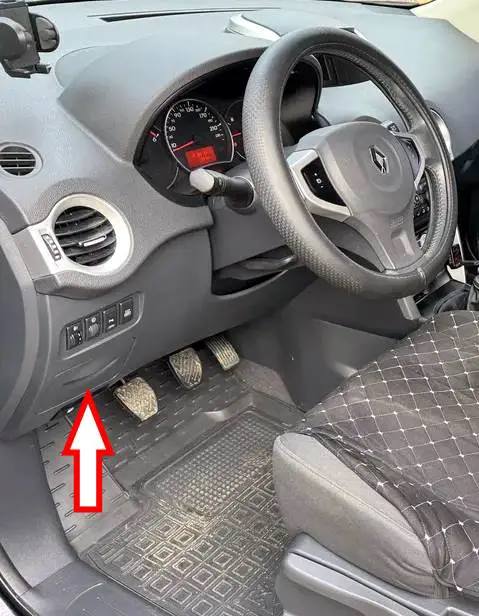

Elle se situe du côté conducteur, dans la partie inférieure du tableau de bord.

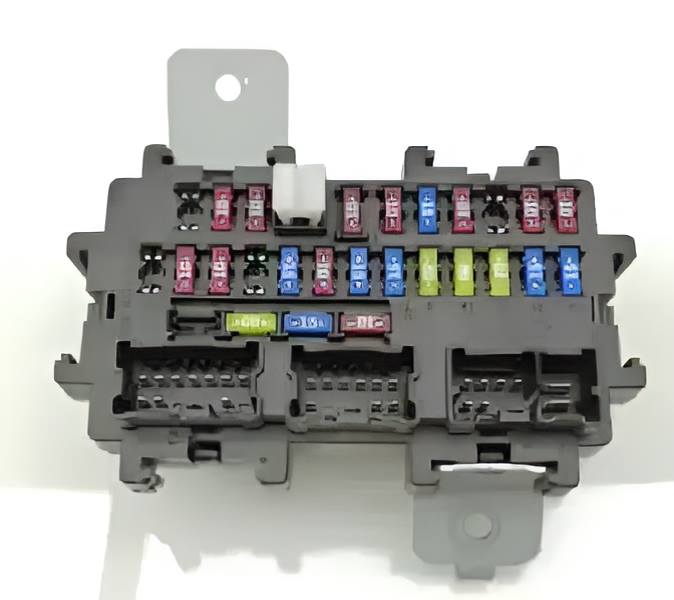

Vue d'ensemble.

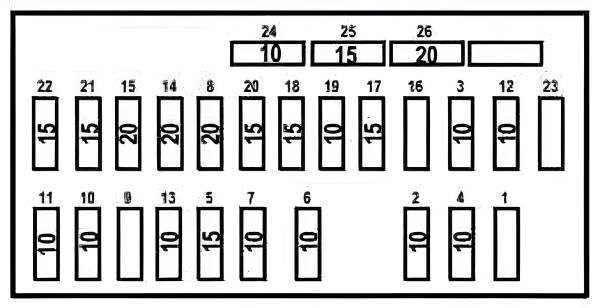

Schéma d'implantation
N° | Affectation / Circuit protégé | Calibre
1. | Fusible de réserve | 10 A
2. | Calculateur d'airbag, prétensionneurs de ceintures de sécurité | 10 A
3. | Calculateur d'injection, contacteur de feux stop, prise de diagnostic, calculateur de climatisation, moteurs de réglage de hauteur des projecteurs | 10 A
4. | Combiné d'instruments | 10 A
5. | Fusible sur embase, bloc 1876 | 15 A
6. | Calculateur d'alarme, calculateur de projecteurs à décharge, contacteur de fin de course de pédale d'embrayage, feux de détresse, module d'alerte de ceinture de sécurité | 10 A
7. | Contacteur de feux stop | 10 A
8. | Amplificateur audio | 20 A
9. | Emplacement libre | 10 A
10. | Unité Centrale Habitacle (UCH), bouton de démarrage Start/Stop, capteur de pluie et de luminosité | 10 A
11. | Combiné d'instruments, contacteur de fin de course de pédale d'embrayage | 10 A
12. | Calculateur de boîte de vitesses | 10 A
13. | Rétroviseurs extérieurs électriques | 10 A
14. | Lunette arrière dégivrante | 20 A
15. | Façade de commande de chauffage et climatisation | 20 A
16. | Fusible de réserve | 15 A
17. | Prises accessoires pour la 2e rangée de sièges | 15 A
18. | Allume-cigare | 15 A
19. | Combiné d'instruments | 10 A
20. | Prises accessoires avant | 15 A
21. | Climatisation | 15 A
22. | Pulseur d'air habitacle | 15 A
23. | Emplacement libre
24. | Emplacement libre
25. | Emplacement libre
26. | Emplacement libre
27. | Emplacement libre
Vidéo explicative pour accéder au boîtier de distribution électrique.
Boîte de relais

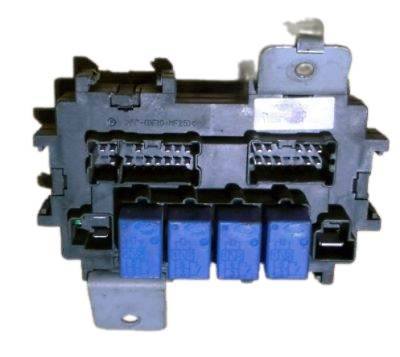

Photo d'illustration.

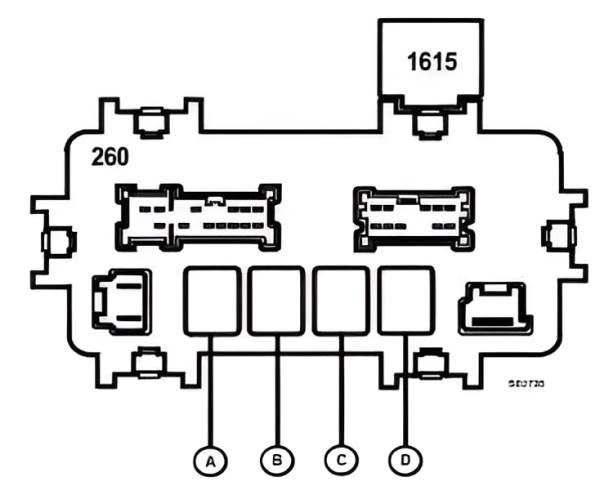

Schéma d'implantation
N° | Affectation
A. | Relais + après contact (APC)
B. | Relais accessoires / équipements optionnels
C. | Relais de lunette arrière dégivrante et de commande des rétroviseurs extérieurs
D. | Relais de pulseur d'air habitacle (vitesse 1)
1615. | Relais + moteur tournant
Dans le compartiment moteur

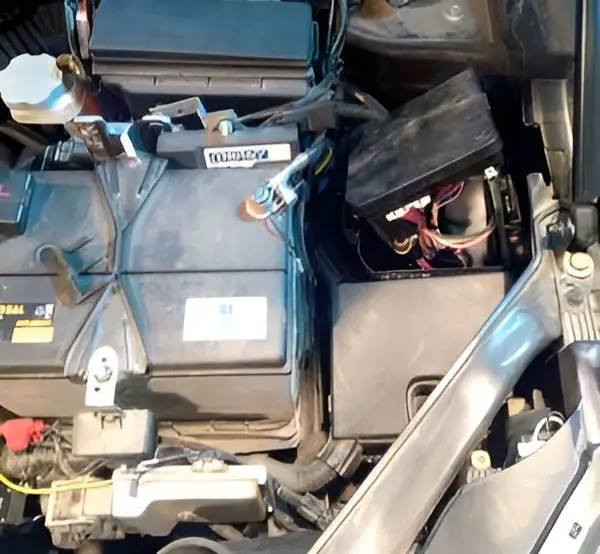

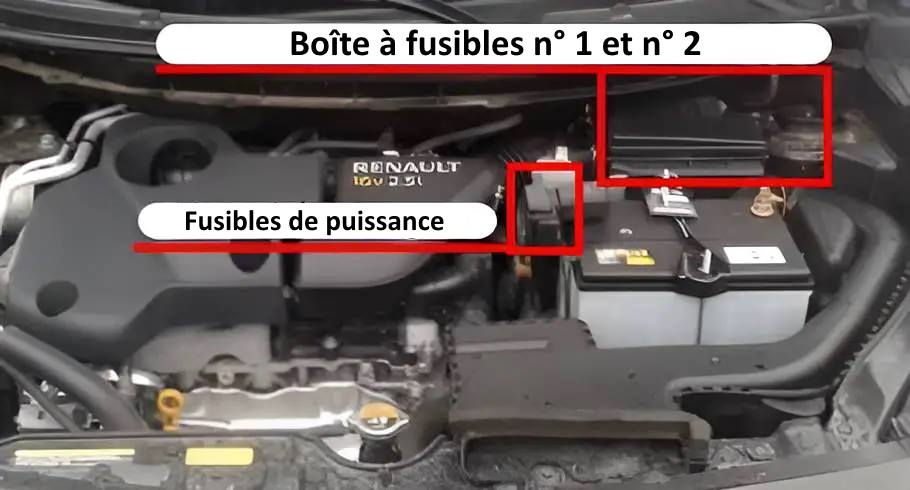

Sous le capot moteur se trouvent quatre boîtiers de fusibles distincts : les blocs principaux (1 et 2) sont situés sur le côté droit, le bloc 3 se trouve à proximité du réservoir de lave-glace, et le bloc 4 est positionné sur le côté gauche (uniquement sur les motorisations diesel).
Pour accéder aux boîtiers de fusibles principaux (1 et 2), il est nécessaire de déposer le conduit d'admission d'air.
Boîte à fusibles n° 1

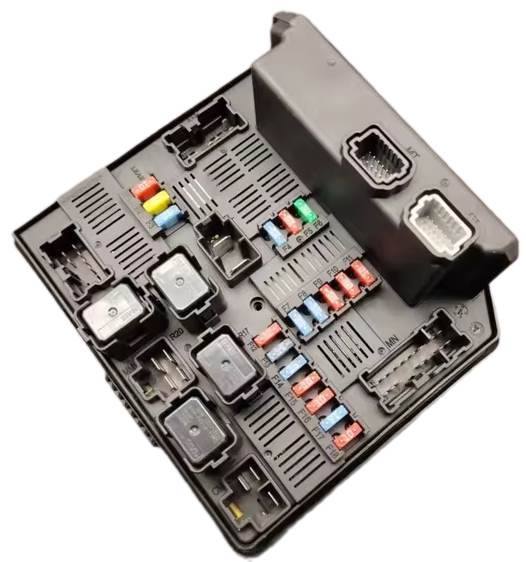

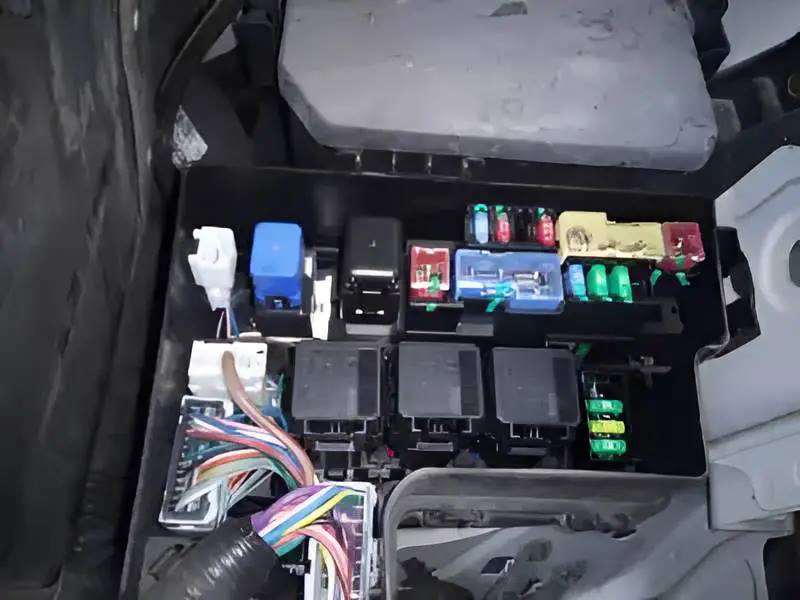

Vue d'ensemble.

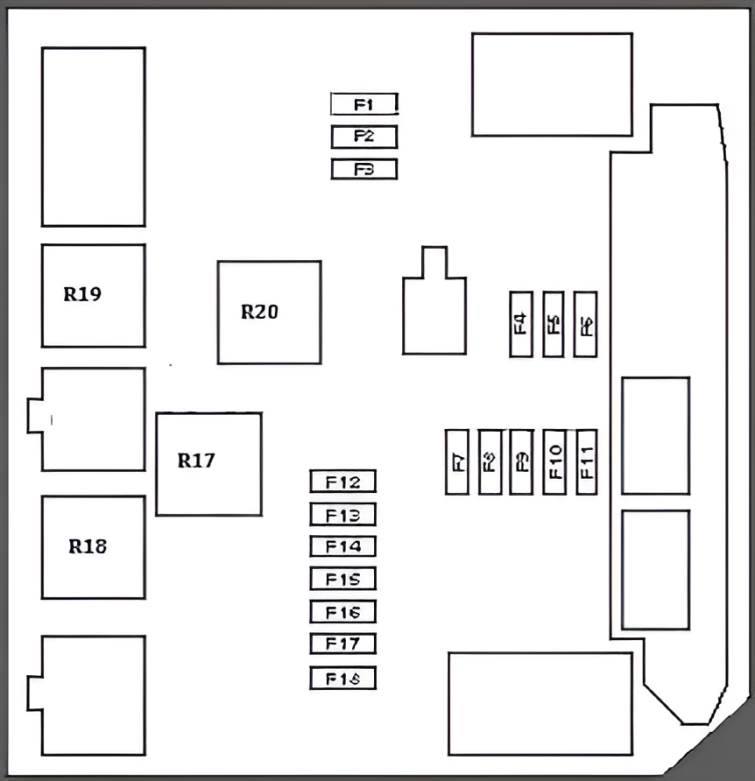

Schéma d'implantation
N° | Affectation / Circuit protégé | Calibre
F1. | Verrou électrique de colonne de direction | 10 A
F2. | Gestion moteur | 10 A
F3. | Gestion moteur | 10 A
F4. | Projecteurs antibrouillard | 10 A
F5. | Chauffage / Climatisation | 10 A
F6. | Moteur d'essuie-vitre avant | 30 A
F7. | Projecteur droit | 15 A
F8. | Projecteur gauche | 15 A
F9. | Fusible de réserve | 10 A
F10. | Projecteur gauche | 10 A
F11. | Projecteur droit | 10 A
F12. | Commandes sous volant (commodo) | 10 A
F13. | Pompe à carburant (module de pompe de gavage) | 15 A
F14. | Non documenté | 15 A
F15. | Non documenté | 10 A
F16. | Non documenté | 10 A
F17. | Gestion moteur | 15 A
F18. | Non documenté | 10 A
R17. | Relais de moto-ventilateur (vitesse 1)
R18. | Relais de moto-ventilateur (vitesse 2)
R19. | Relais de moto-ventilateur (vitesse 3)
R20. | Relais de démarreur
Boîte à fusibles n° 2
Vue d'ensemble.
Schéma d'implantation
N° | Affectation / Circuit protégé | Calibre
F1. | Sièges chauffants | 15 A
F2. | Relais de pompe à eau électrique (573), capteur de présence d'eau dans le gazole (414), calculateur d'injection (120), Unité de Protection et de Commutation | 10 A
F3. | Relais principal de feux de jour | 10 A
F4. | Alternateur | 10 A
F5. | Calculateur de direction assistée électrique (DAE) | 60 A
F6. | Relais de pompe lave-projecteurs | 30 A
F7. | Calculateur ABS/ESP (118) | 30 A
F8. | Calculateur ABS (118) ou ESP | 40 A / 50 A
F9. | Moto-ventilateur de refroidissement moteur et climatisation, relais de moto-ventilateur (234), relais de groupe motoventilateur 2 | 50 A
F10. | Lève-vitre conducteur, Unité Centrale Habitacle (645), moteur de toit ouvrant | 40 A
F11. | Boîtier fusibles et relais habitacle (260), Unité de Protection et de Commutation (1337) | 30 A
F12. | Unité de Protection et de Commutation, relais de groupe motoventilateur 2 | 50 A
F13. | Autoradio, calculateur radiotéléphone, afficheur heure/température extérieure, calculateur de navigation (662), écran vidéo, changeur CD, commande multimédia, boîtier d'interface réseau multiplexé (1714), tuner TV | 20 A
F14. | Relais de chauffage additionnel 2 | 30 A
F15. | Relais de chauffage additionnel 1 | 30 A
F16. | Calculateur de boîte de vitesses automatique | 10 A
M01. | Calculateur de frein de stationnement assisté | 30 A
M02. | Climatisation arrière (habitacle) | 20 A
M03. | Relais de chauffage additionnel 3 | 30 A
M04. | Emplacement libre
234. | Relais de groupe motoventilateur
288. | Relais principal de feux de jour
753. | Relais de pompe lave-projecteurs
1524. | Relais de contacteur de feux stop
1988. | Relais de groupe motoventilateur 2
R. | Relais d'avertisseur sonore

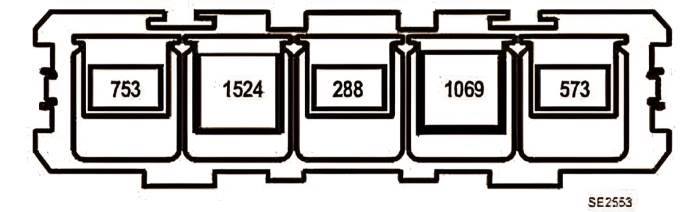

Boîte à fusibles n° 3
Situé à côté du réservoir de lave-glace.
N° | Affectation
234. | Relais de groupe motoventilateur
288. | Relais principal de feux de jour
573. | Relais de pompe à eau électrique
1069. | Relais de chauffage additionnel 3
1524. | Relais de contacteur de feux stop

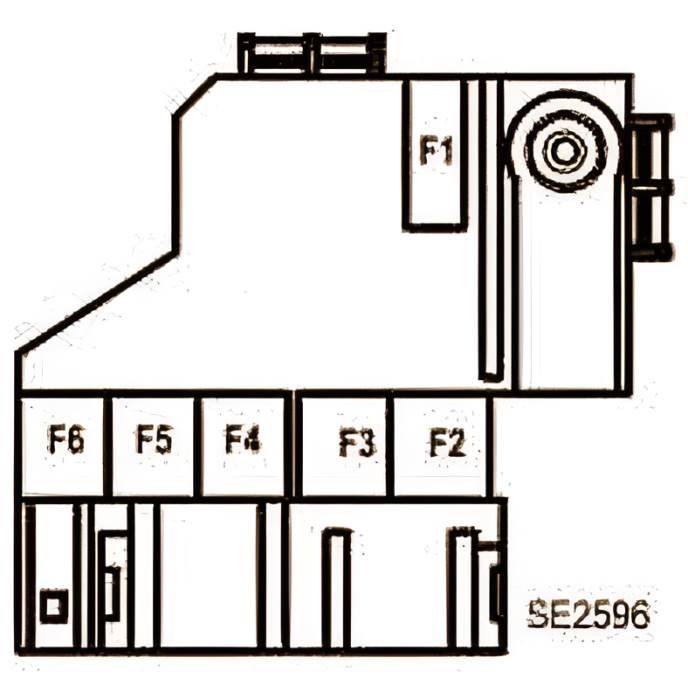

Fusibles de puissance
Situé sur la borne positive de la batterie.
N° | Affectation / Circuit protégé | Calibre
F1. | Démarreur, alternateur | 450 A
F2. | Boîtier fusibles compartiment moteur | 100 A
F3. | Boîtier fusibles compartiment moteur | 100 A
F4. | Boîtier fusibles compartiment moteur | 80 A
F5. | Boîtier fusibles habitacle | 100 A
F6. | Boîtier de préchauffage | 60 A
Tout l'équipement électrique

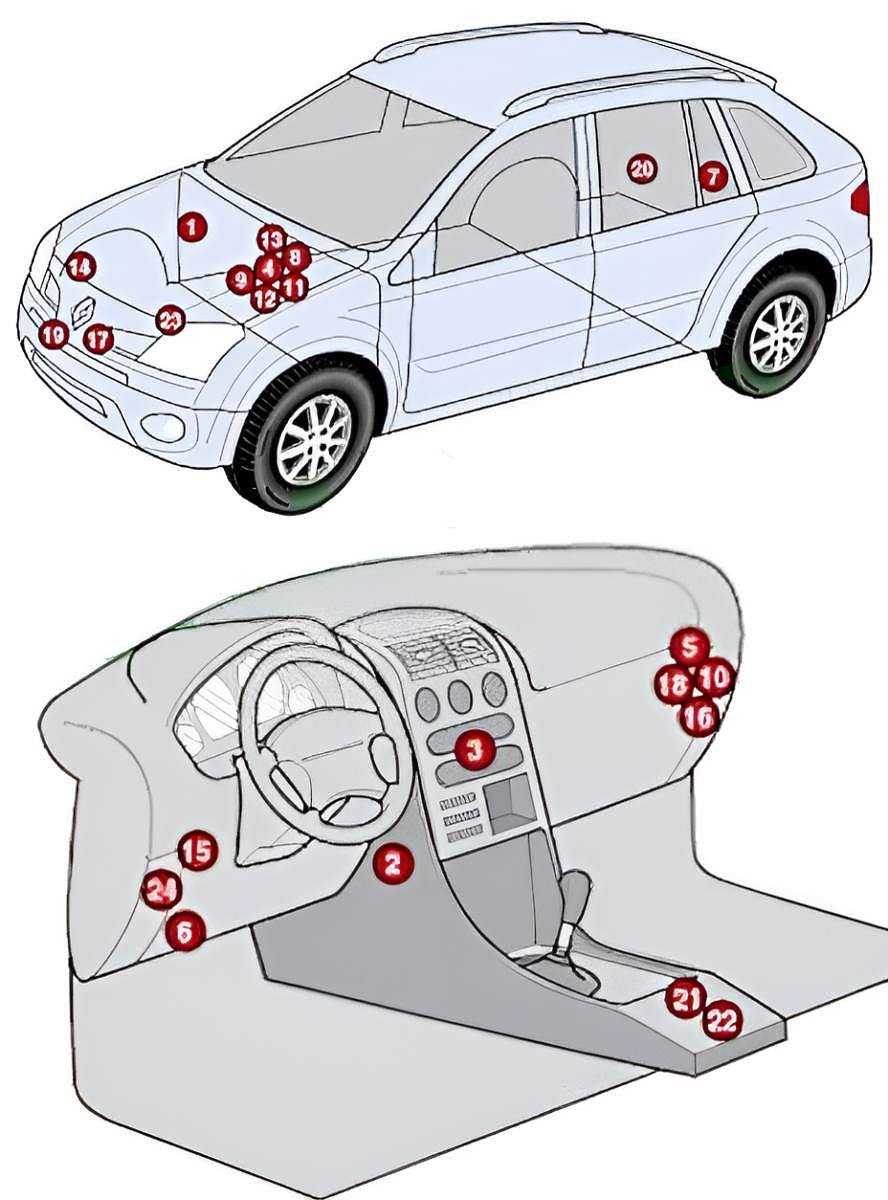

Architecture générale de l'équipement électrique du Renault Koleos.
N° | Composant
1. | Calculateur ABS
2. | Résistance de pulseur d'air (chauffage/climatisation) - intégrée au bloc de chauffage
3. | Calculateur de climatisation
4. | Batterie
5. | Passerelle réseau (Gateway) / Bus CAN
6. | Prise de diagnostic (OBD / DLC)
7. | Calculateur de frein de stationnement assisté - dans le coffre
8. | Calculateur de gestion moteur (Diesel)
9. | Calculateur de gestion moteur (Essence)
10. | Calculateur de transmission intégrale (4WD)
11-13. | Boîtiers de fusibles (compartiment moteur)
14. | Boîtier de fusibles (Diesel)
15. | Boîtier de fusibles (Habitacle)
16. | Calculateur de projecteurs au Xénon
17. | Avertisseur sonore
18. | Unité Centrale Habitacle (UCH) - fonctions : Chauffage/Climatisation, système audio/Navigation, condamnation centralisée, circuit de charge, lève-vitres électriques, éclairage extérieur, actionneur de trappe à carburant, lunette arrière dégivrante, avertisseurs sonores, alimentation servitudes (APC), antidémarrage, éclairage intérieur, direction assistée, essuie-vitre arrière, système de démarrage, verrou de colonne de direction, essuie-vitres avant.
19. | Sonde de température extérieure
20. | Calculateur d'aide au stationnement - côté droit dans le coffre
21. | Calculateur d'airbags et prétensionneurs (SRS)
22. | Module Bluetooth / Téléphone
23. | Calculateur de boîte de vitesses automatique
24. | Calculateur de surveillance de la pression des pneumatiques (SSPP)
