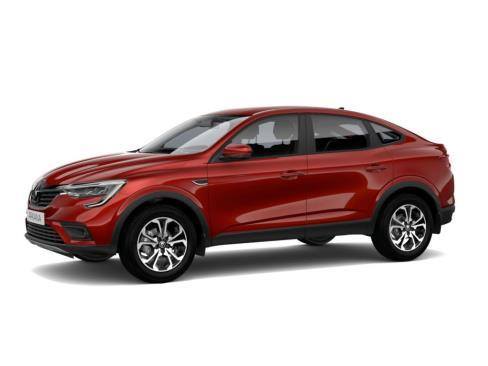

Arkana est un crossover compact de Renault. Le modèle a fêté sa première au MMAS-2018 en août 2018. La voiture est créée sur une plate-forme Global Access profondément modernisée (aka B0). Dans cet article, nous allons examiner en détail l'affectation des fusibles dans Renault Arkana (première génération / plate-forme B0) 2018, 2019, 2020, 2021, 2022, 2023, 2024 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à essence.
Dans le compartiment moteur

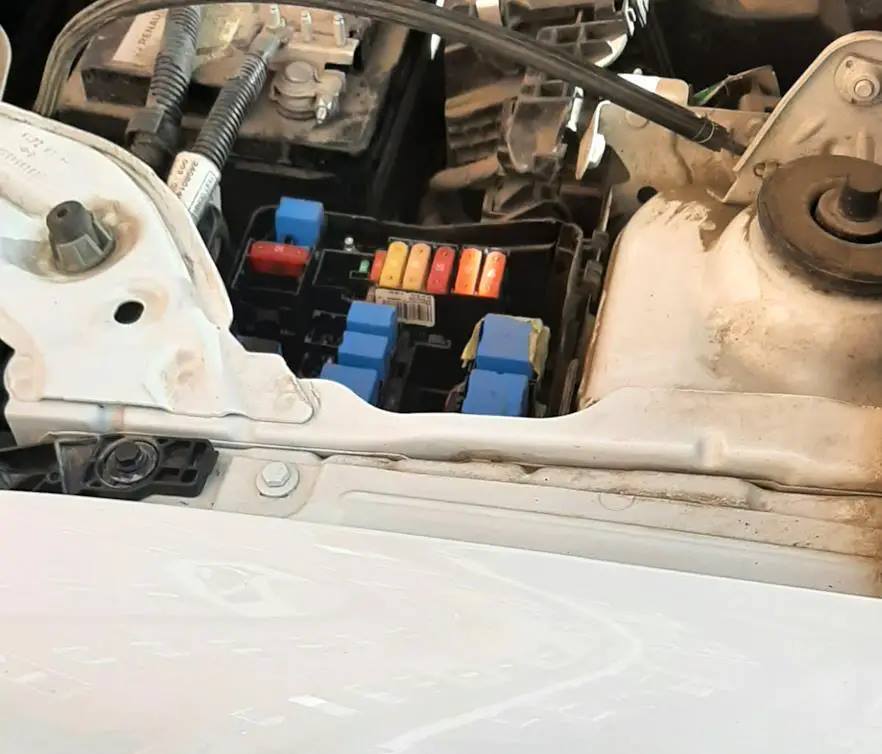

Au pôle positif de la batterie se trouve une boîte à fusibles secteur (#1). À côté de la batterie se trouve la boîte à fusibles principale sous le capot du moteur (#2).
Fusibles de puissance
Accès Exemple.

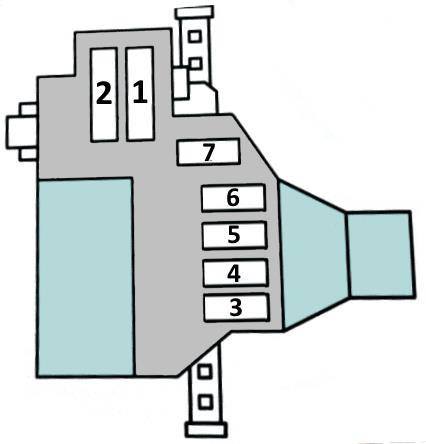

Schéma
No | Affectation | Ampères
1. | Protection des fusibles #F1-F7 dans le bloc sous le capot (#2) | 200A
2. | Alternateur, démarreur | 300A
3. | Direction assistée électrique | 80A
4. | Boîte à fusibles dans l'habitacle | 80A
5. | ABS et systèmes de stabilisation de la route | 50A
6. | Boîte à fusibles dans l'habitacle | 80A
7. | Unité centrale de commutation électronique dans l'habitacle | 7.5A
Boîte à fusibles
Exemple d'accès.
Plan

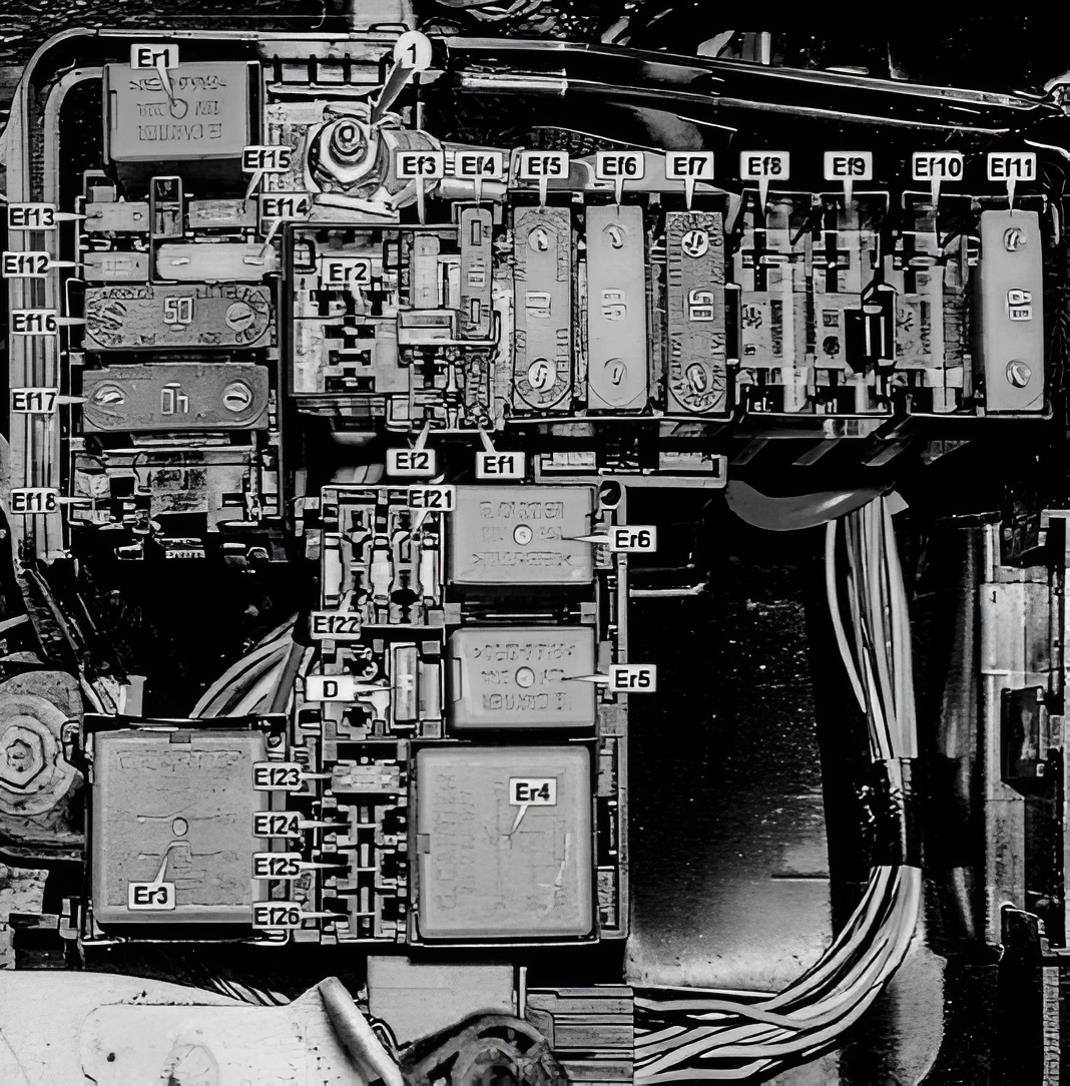

N° | Affectation des fusibles | Ampère
Er1. | démarreur
Er1. | Allumage des feux de recul
Er2. | Sirène d'alarme
Er3. | Démarreur
Er3. | Ventilateur de refroidissement
Er3. | Allumage des feux de recul
Er4. | Relais principal de commande du moteur
Er5. | Relais de l'accouplement magnétique du compresseur de climatisation
Er6. | Relais de pompe à essence Renault Arkana
Ef1. | Chauffage des gicleurs de lave-glace 5A / Centrale électrique 7,5A
Ef2. | Non enclenché
Ef3. | Unité de contrôle de stabilité, systèmes ABS/ESP | 25A / 30A
Ef4. | Chauffage de la lunette arrière, chauffages des rétroviseurs extérieurs, fusibles de la cabine 38 et 47 | 40A
Ef5. | Protection des circuits de fusibles 5 / 23 / 24 / 25 / 26 / 27 / 42 / 44 dans l'habitacle | 20A / 70A
Ef6. | Boîtier de fusibles et de relais dans l'habitacle, relais du chauffage électrique | 80A
Ef7. | Appareil de commande pour le système de contrôle de stabilité ; systèmes ABS et ESP ; protection des circuits F7, F9 dans le bloc d'habitacle | 50A
Ef8. | Non allumé
Ef9 . | Chauffage d'appoint | 80A
Ef10. | Chauffage du pare-brise, côté droit | 40A
Ef11. | Chauffage du pare-brise, côté gauche | 40A
Ef12. | démarreur | 30A
Ef13. | Boîtier de commande pour boîte automatique | 15A
Ef14. | Calculateur d'injection et protection du circuit électrique du moteur, protection du fusible 5 dans l'habitacle, injecteurs du moteur, indicateur de niveau de carburant, protection de la pompe à essence, bobines d'allumage | 25A
Ef15. | Relais d'embrayage du compresseur de climatisation, embrayage du compresseur de climatisation | 15A
Ef16. | Ventilateur de refroidissement du radiateur | 50A
Ef17. | Ventilateur de refroidissement pour boîte de vitesses automatique | 40A
Ef18. | Pompe de direction assistée | 80A
Ef19. | Non enclenché
Ef20. | Non enclenché
Ef21. | Non enclenché
Ef22. | Non enclenché
Ef23. | Commande du moteur, commande du ventilateur, commande du relais du compresseur de climatisation. | 15A
Ef24. | Non enclenché
Ef25. | Non enclenché
Ef26. | Non enclenché
D. | Diode d'embrayage Compresseur AC
A l'intérieur du véhicule
La boîte à fusibles se trouve derrière le couvercle de protection du côté conducteur.

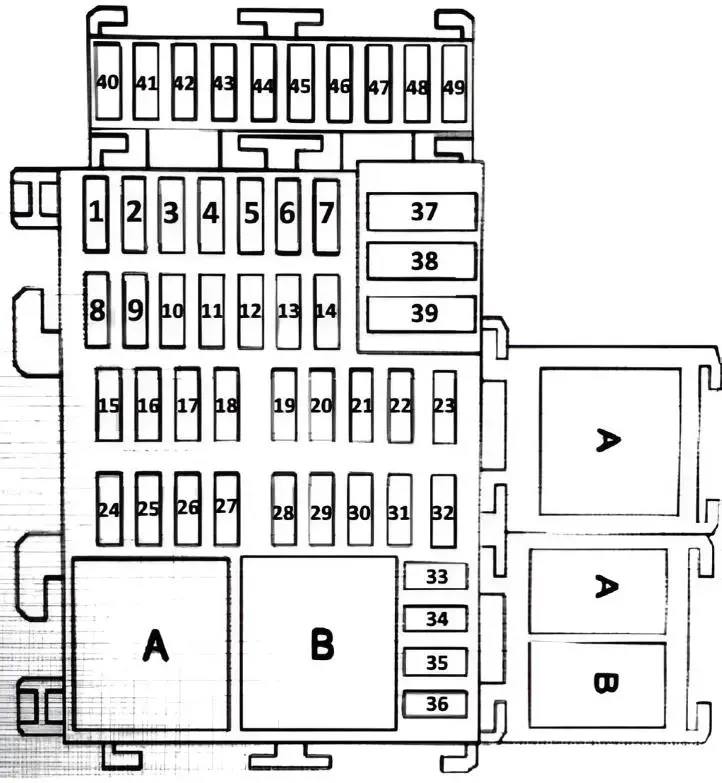

Schéma
No | Affectation des fusibles | Ampères
A. | Relais interrupteur de lève-vitre | 70A
A. | Relais de temporisation « + » batterie | 20A
B. | Relais pour signal audio (klaxon) | 20A
A. | Relais de ventilateur de chauffage | 40A
A. | Relais de chauffage de la lunette arrière | 40A
1. | Lève-vitres des portes avant | 30A
2-6. | Non enclenché
7. | Caisson de basses | 25A
8. | Vitres des portes arrière. | 30A
9. | Volant chauffant | 10A
10. | Non allumé
11. | Verrouillage centralisé des 4 portes | 20A
12. | Capteur de position de la pédale d'embrayage, bague de réception du système antidémarrage - dans la version avec clé. Système ABS et de stabilisation de la route Unité de commande Fusible | 5A
13. | Éclairage intérieur, climatisation automatique | 10A
14. | Détecteur de pluie et de lumière, commande de relais de sécurité pour enfants - verrouillage des vitres des portes arrière | 5A
15. | Unité de commutation électronique centrale habitacle, essuie-glace et lave-glace. | 15A
16. | Unité de commande de la fonction mains libres, passerelle principale CAN, caméras Surround View, sièges chauffants. | 25A
17. | Non allumé
18. | Seulement pour les véhicules avec clé - feu stop | 7.5A
19. | Système d'injection ECU | 5A
20. | Système SRS | 5A
21. | Système de traction intégrale, feux de recul | 7,5A
22. | Direction assistée | 5A
23. | Chauffage du flexible de la cabine, ECU OEM Parkktronic, signal de ceinture de sécurité, dégivrage de la lunette arrière, correcteur de phares, dégivrage du pare-brise. | 5A
24ème | Fusible 12, 13, 14, 36 | 15A
25e | Consommation électrique ECU, système de télémétrie, passerelle principale CAN | 5A
26. | Feux arrière, sélecteur automatique de transmission, rétroviseurs électriques | 15A
27. | Alimentation électrique de l'unité de coordination du faisceau de câbles du dispositif d'attelage | 20A
28. | Circuits à fusibles 32-33 | 20A
29. | Non allumé
30. | Phares, régulateur de vitesse, feu antibrouillard arrière, lève-vitres arrière, commutateur des quatre roues motrices, éclairage de la plaque d'immatriculation, système de surveillance des angles morts, climatisation, allume-cigare, commutateur de rétroviseur extérieur courant | 25A
31 | Tableau de bord | 5A
32 | Ventilateur de chauffage | 7,5A
33. | Allume-cigare du Renault Arcana | 15A
34. | Connecteur de diagnostic, système audio | 25A
35. | Rétroviseurs extérieurs électriques | 5A
36. | Rétroviseurs extérieurs électriques | 5A
37. | Pour les véhicules avec clé - démarreur | 30A
38. | Essuie-glaces avant | 30A
39. | Pour les véhicules avec bouton start/stop - commande du relais de consommation d'énergie. | 40A
40. | Relais d'avertisseur sonore, appareil de commande pour le système mains libres. | 15A
41. | Lève-vitre de la porte du conducteur | 30A
42. | Système de traction intégrale | 5A
43. | Non allumé
44. | Non allumé
45. | Non allumé
46. | Relais après la serrure de contact, consommation de courant ECU, circuits de fusibles 19-23. | 20A
47. | Pour les véhicules sans clé - feu stop. | 7,5A
48. | Sièges chauffants | 15A
49. | Feux antibrouillard et feux de route/croisement | 25A
