Le Macan est un crossover compact du constructeur automobile allemand Porsche, basé sur l'Audi Q5, et a été présenté en novembre 2013 au salon automobile de Los Angeles. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Porsche Macan (première génération ; code de carrosserie 95B) 2013, 2014, 2015, 2016, 2017, 2018, 2018, 2019, 2020, 2021, 2022, 2023 années modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans le coffre à bagages
Le boîtier à fusibles se trouve sur le côté droit, derrière le revêtement du coffre à bagages.

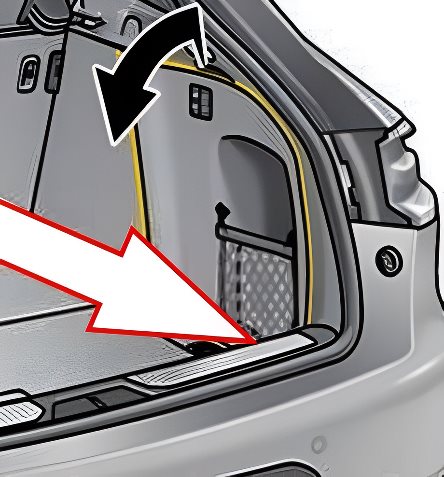

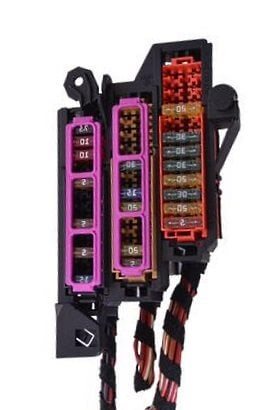

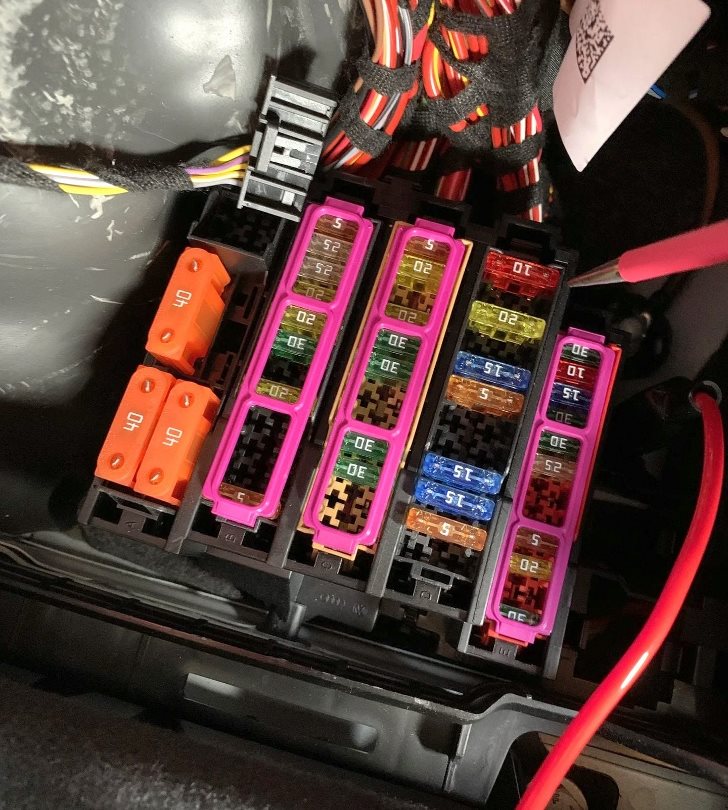

Exemple d'accès.

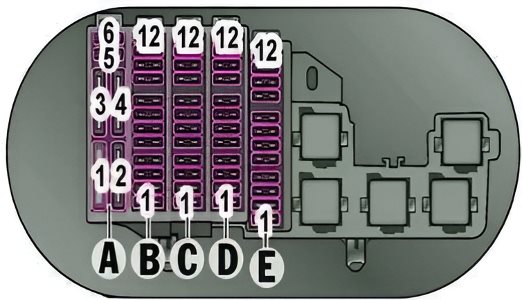

Schéma
N° | Ampères | Affectation des fusibles
panneau A
1. | 40A | Relais de compresseur Porsche Active Suspension Management (PASM)
2. | 50A | Prise de courant
3. | 40A | Câble d'allumage
4. | Non enclenché
5. | Non enclenché
6. | Crash CAN
panneau B
1. | Passerelle 5A, relais d'allumage
2. | 20A | Module de commande de l'annexe
3. | 20A | Module de commande de l'annexe
4. | 20A | Module de commande de l'annexe
5. | 20A | Module de commande du siège passager
6. | Non activé
7. | 30A | Frein de stationnement électrique (EPB)
8. | 20A | Module électronique de carrosserie arrière (BCM)
9. | 20A | Module electronique de la carrosserie arriere (BCM)
10. | 25A | Module electronique de carrosserie arriere (BCM)
11. | 25A | Module electronique de carrosserie arriere (BCM)
12. | 5A | Système de surveillance de la pression des pneus (TPMS)
panneau C
1. | 30A | Prise de remorque
2. | Non affecté
3. | 30A | Convertisseur DC/DC pour système start-stop
4. | 30A | Convertisseur DC/DC pour système de démarrage/arrêt, alimentation de l'amplificateur, console de toit
5. | 25A | Caisson de basses
6. | 5A | Tuner TV
7. | 30A | Frein de stationnement électrique (EPB)
8. | 30A | Boîtier de commande arrière
9. | 20A | Commande de la porte du passager avant
10. | 5A | Récepteur TV parabolique
11. | 20A | Boîtier de commande dans la porte arrière droite
12. | 5A | Eclairage du compartiment à bagages, chargeur de téléphone sans fil
panneau D
1. | Non utilisé
2. | 5A | Passerelle, blocage de différentiel arrière, commande de remorque, frein de stationnement électrique (EPB) / à partir de 2017 : relais pour régulateur de vitesse adaptatif (ACC)
3. | 15A | Essuie-glace arrière
4. | 15A | Borne 15, tableau de bord
5. | Vide
6. | Vide
7. | Vide
8. | 7,5A | Console de toit
9. | 5A | Régulateur de vitesse adaptatif (ACC)
10. | 20A | Porsche Macan Fusible d'allume-cigare, prise dans l'accoudoir
11. | 20A | Prises d'allume-cigare dans la console centrale arrière et dans le coffre à bagages
12. | 7,5A | Système multimédia pour les passagers arrière
panneau E
1. | 15A | Commande de climatisation pour passagers arrière
2. | 10A | Système central d'information et de communication (Porsche Communication Management (PCM)) / Adaptateur CAN
3. | Non connecté
4. | Non affecté
5. | Non affecté
6. | 5A | à partir de 2017 : Caméras à vision panoramique (Surround View) / Caméra de recul
7. | 25A | Chauffage de la lunette arrière (relais)
8. | 30A | Climatisation
9. | 20A | Commande du hayon du coffre à bagages
10. | 15A | Régulateur de vitesse électronique (Porsche Active Suspension Management (PASM))
11. | 10A | Blocage de différentiel arrière
12. | 30A | Blocage de différentiel arrière
À l'intérieur de la voiture
Il y a ici deux unités chargées de la protection des circuits électriques du véhicule.
Côté passager
La première boîte à fusibles se trouve derrière le revêtement de l'extrémité gauche du tableau de bord.

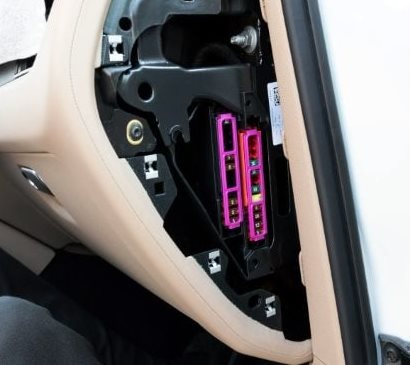

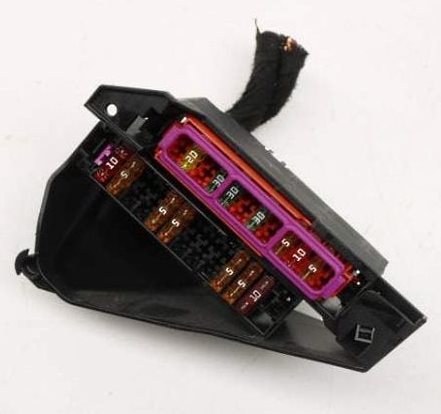

Photo - exemple.

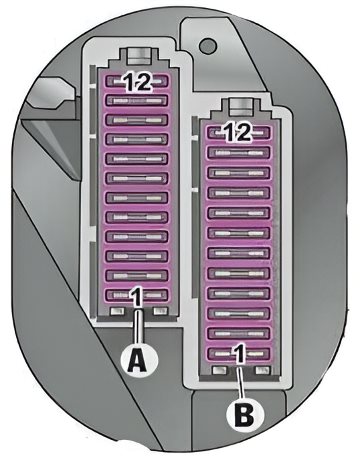

Schéma
N° | Ampères | Affectation des fusibles
Panneau A
1. | 5A | Connecteur de diagnostic
2. | 5A | serrure de fermeture
3. | 5A | serrure de fermeture
4. | 5A | Verrouillage de la colonne de direction
5. | 5A | jusqu'en 2016 : réglage de la colonne de direction / 15A à partir de 2017 : réglage de la colonne de direction
6. | Fiches de fusibles de rechange
7. | 5A | colonne de direction
8. | 5A | Connecteur de diagnostic
9. | 5A | PTC
10. | Fiche de fusible de rechange
11. | 5A | Non enclenché
12. | 10A | Non enclenché
Panneau B
1. | Emplacement pour fusible de rechange
2. | 5A | Boussole
3. | 10A | Colonne de direction et volant chauffant
4. | 5A | Combiné d'instruments
5. | 20A | Vide
6. | 30A | Vide
7. | Fiche de fusible de rechange
8. | 30A | Moteur de soufflerie
9. | 30A | Essuie-glace de pare-brise
10. | 20A | Réglage du dossier du siège du conducteur
11. | 20A | Réglage du dossier du siège du passager avant
12. | Fiche de fusible de rechange
Côté conducteur
La deuxième boîte à fusibles se trouve derrière la garniture d'extrémité droite du tableau de bord.

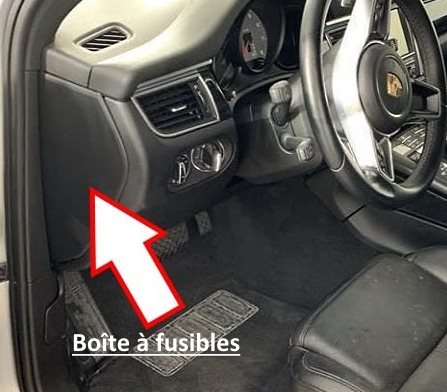

Vue générale.

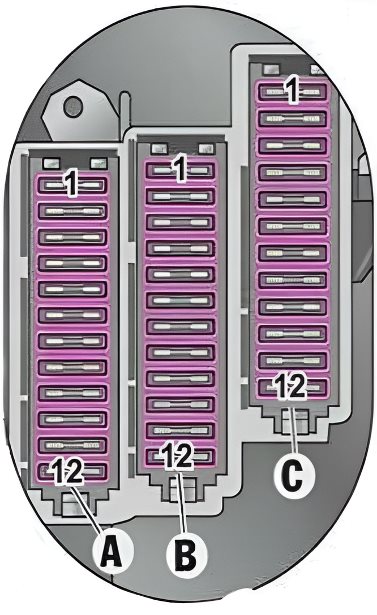

Plan
N° | Ampères | Affectation
Panneau A
1. | 7,5A | caméra frontale, aide au stationnement / jusqu'en 2016 : régulateur de vitesse adaptatif (ACC) (2014-2016)
2. | 10A | Airbags, système de détection d'occupation des sièges
3. | 5A | Japon ; depuis 2017 : rétroviseur arrière avec moniteur, / depuis 2017 : shaker, / tous : rétroviseur intérieur électrochrome, capteur de qualité de l'air, appareil de commande de la porte de garage, Porsche Stability Management (PSM), module électronique de carrosserie avant (BCM)
4. | 5A | Ventilation des sièges avant
5. | 5A | Centrale de commande des phares, phare gauche (halogène), centrale de réglage des phares, phare droit (halogène)
6. | 7,5A | Phare droit (bi-xénon)
7. | 7,5A | jusqu'en 2016 : phare gauche (bi-xénon) / 5A à partir de 2017 : phare gauche (bi-xénon)
8. | 5A | calculateur moteur, système antivol (Porsche Vehicle Tracking System (PVTS)), module électronique de carrosserie arrière (BCM)
9. | Non affecté
10. | 5A | Capteur de pression du liquide de refroidissement
11. | 5A | Assistance au changement de voie (LCA)
12. | 15A | Électronique du moteur
Panneau B
1-4. | Non affecté
5. | 30A | Combiné d'instruments, colonne de direction et volant chauffés, boussole, connecteur de diagnostic
6. | 30A | Servomoteur d'assistance au freinage (annexe)
7. | 15A | Avertisseur sonore
8. | 20A | Boîtier de commande dans la cabine du conducteur
9. | Non utilisé
10. | 30A | Système Porsche Stability Management (PSM) (non utilisé)
11. | 20A | Boîtier de commande dans la portière arrière gauche
12. | 5A | Système antivol (Porsche Vehicle Tracking System (PVTS)), Frein de stationnement électrique (EPB), Capteur de pluie
Panneau C
1-3. | Non occupé
4. | 20A | Commande du siège conducteur
5. | 5A | Pompe de diagnostic du système de carburant
6. | 30A | Module electronique pour la carrosserie avant (BCM)
7. | 30A | Module electronique de la carrosserie avant (BCM)
8. | 30A | Module electronique de la carrosserie avant (BCM)
9. | 20A | Toit ouvrant panoramique
10. | 30A | Module électronique de carrosserie avant (BCM)
11. | 20A | Toit ouvrant panoramique
12. | 5A | Sirène de l'alarme antivol
