La Peugeot Expert est une fourgonnette qui, avec la Citroën Jumpy et la Fiat Scudo, est fabriquée depuis 1995 dans l'usine Sevel Nord, une coentreprise de Fiat Chrysler et du groupe PSA, dans le sud de la France. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot Expert 2 (deuxième génération ; désignation interne G9 ; code de carrosserie VF3V) 2007, 2008, 2009, 2010, 2011 et 2012, 2013, 2014, 2015, 2016, 2017 années modèles.
Vous trouverez ici des photos des blocs de montage, leurs emplacements et des schémas. Nous indiquerons également séparément les fusibles pour l'allume-cigare et le démarreur.
À l'intérieur
Trois blocs sont chargés de protéger les circuits électriques du véhicule.
Boîte à fusibles n° 1
Situé côté passager derrière la boîte à gants. Pour y accéder, il faut le rabattre et tirer fermement vers le bas.

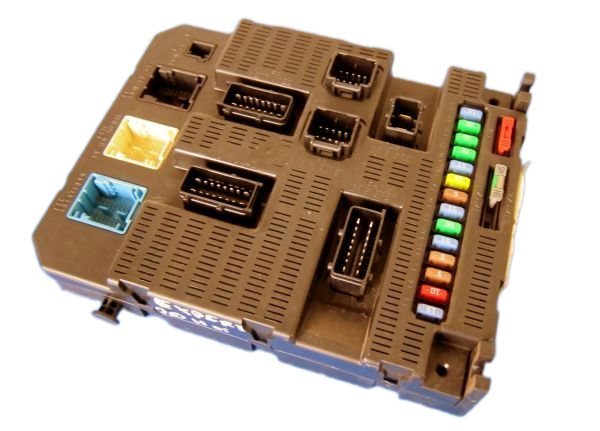

Photo – exemple de modèle.

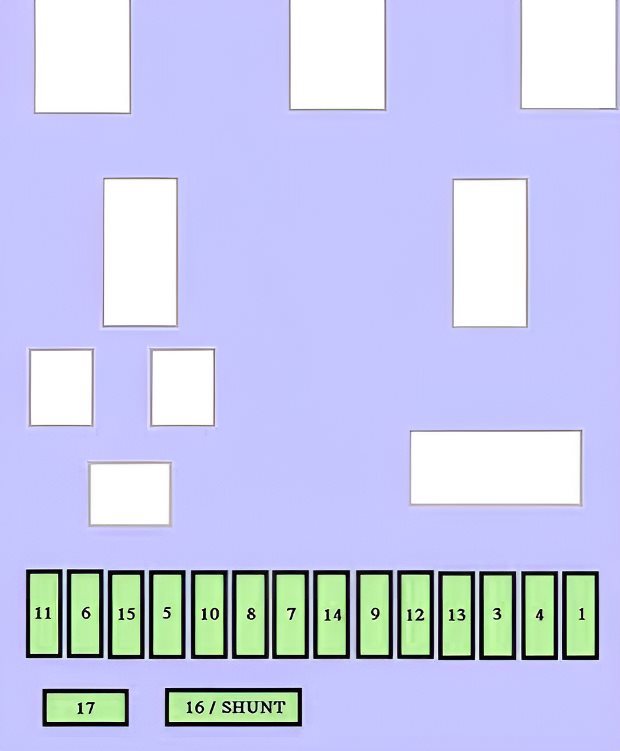

Schéma
N° | Description | Courant, A
1. | Essuie-glace arrière | 15A
2. | Vide
3. | Calculateur d'airbag | 5A
4. | Capteur d'angle de braquage, connecteur de diagnostic, capteur ESP, système de ventilation, interrupteur d'embrayage, commande des phares, pompe du filtre à particules | 10A
5. | Rétroviseurs extérieurs électriques, moteur de la vitre côté passager | 30A
6. | Alimentation électrique des vitres avant | 30A
7. | Éclairage et lampe de la boîte à gants | 5A
8. | Écran multifonction, sirène du système d'alarme antivol, système audio, changeur CD, système audio/téléphone, boîte à fusibles de la remorque (équipement supplémentaire), boîtier de commande pour les modifications de la plate-forme de la cabine | 20A
9. | Prise dans le coffre, fusible pour allume-cigare Peugeot Expert 2 | 10A
10. | Réglage en hauteur de la suspension arrière, palettes au volant, combiné d'instruments | 30A
11. | Connecteur de diagnostic, contacteur d'allumage | 15A
12. | Kit mains libres, calculateur d'airbag, unité Parktronic | 15A
13. | Calculateur moteur, unité de commutation de remorque | 5A
14. | Capteur de pluie, climatisation, tableau de bord | 15A
15. | Verrouillage/déverrouillage des portes | 30A
16. | Vide
17. | Chauffage de la lunette arrière, chauffage des rétroviseurs 40A ou uniquement chauffage des rétroviseurs 10A | 40A / 10A
Boîte à fusibles n° 2

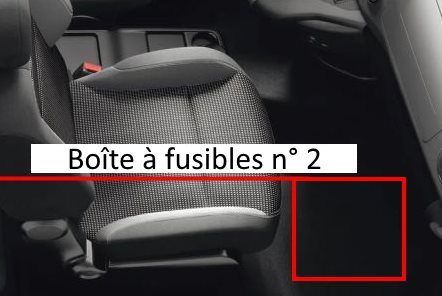

Elle se trouve à proximité de la batterie. Pour y accéder, il faut retirer le revêtement de sol côté passager (modèles avec conduite à gauche) ou côté conducteur (modèles avec conduite à droite).
Plan
N° | Affectation des fusibles | Ampères
1. | Chauffage des sièges | 30 A
2. | Prise 12 V dans la troisième rangée de sièges (minibus) ou réserve (fourgon) | 20 A
3. | Bloc de commande de remorque (équipement supplémentaire), bloc de commande pour la modification de la plate-forme avec cabine | 40 A
4. | Vide
36. | Serrures de portes coulissantes | 15 A
37. | Serrures des portes coulissantes | 10 A
38. | Essuie-glaces pour portes coulissantes arrière | 20 A
39. | Ventilation intérieure (minibus) ou vide (fourgon)
40. | Rétroviseurs rabattables | 5 A
Boîte à fusibles n° 3
Il se trouve sur le côté droit, derrière la cloison de séparation du compartiment de chargement. Ce bloc est responsable du dispositif d'attelage.

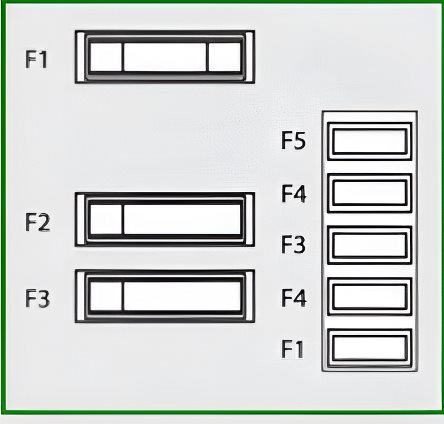

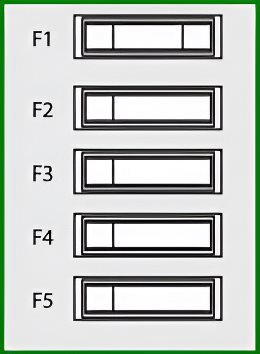

N° | Affectation des fusibles | Ampères
F1. | Réserve | 15A
F2. | Relais d'allumage et générateur supplémentaire | 15A
F3. | Alimentation électrique de la remorque 12V | 15A
F4. | Circuit électrique pour modifications | 15 A
F5. | Voyants d'avertissement | 10 A
Dans le compartiment moteur

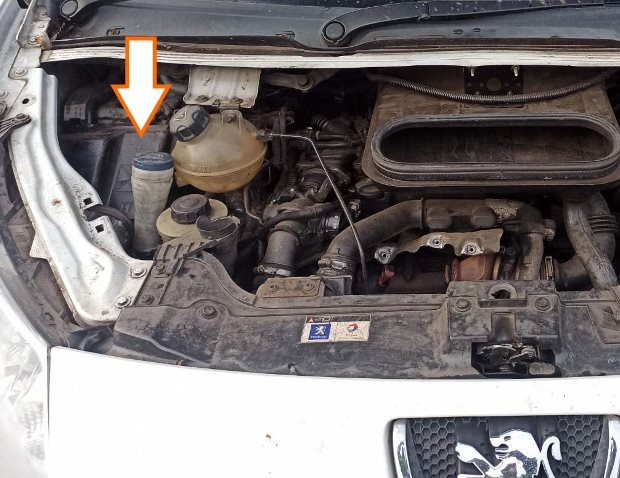

Situé sur le côté droit du compartiment moteur, près du réservoir de liquide lave-glace.

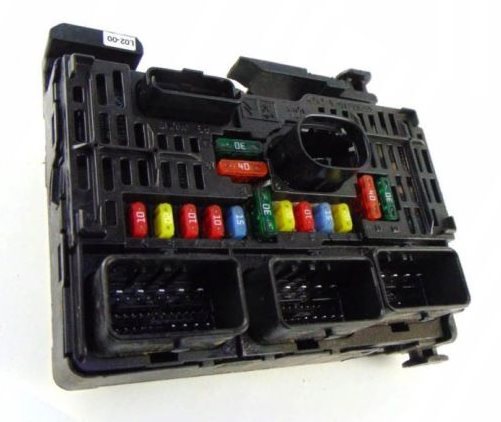

Vue d'ensemble.

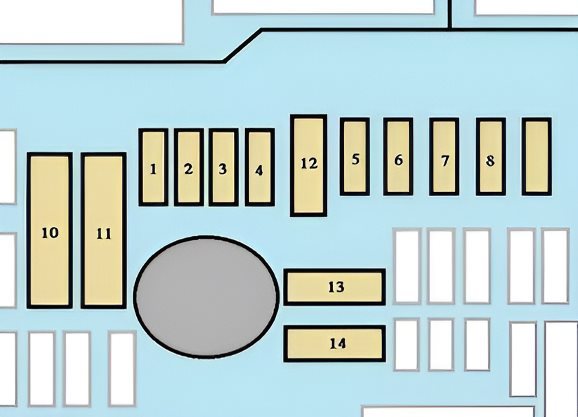

Schéma
N° | Description | Courant, A
1. | Calculateur moteur, composants, systèmes d'alimentation en carburant et en air, ventilateur de refroidissement | 20A
2. | Signal sonore (klaxon) | 15A
3. | Pompe de lave-glace pour pare-brise et lunette arrière | 10A
4. | Pompe de lave-phares | 20A
5. | Composants du système d'alimentation en carburant | 15A
6. | Servodirection, deuxième capteur de pédale de frein | 10A
7. | Fusible du système de freinage ABS/ESP | 10A
8. | Contacteur de démarrage | 20A
9. | Premier capteur de pédale de frein | 10A
10. | Composants du système d'alimentation en carburant et en air, composants du système de dépollution des gaz d'échappement | 30A
11. | Ventilation intérieure | 40A
12. | Lave-glace | 30A
13. | Boîtier de commande intelligent | 40A
14. | Réserve | 30A
