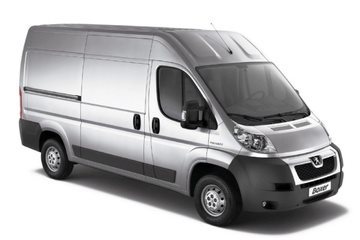

Le Boxer est un véhicule utilitaire conçu par le bureau d'études « Fiat Centro Stile ». Il est fabriqué par la coentreprise Sevel SpA, fondée en 1978 et issue du partenariat entre le groupe italien « Fiat Group » et le groupe français « PSA Peugeot Citroën ». Ce modèle a bénéficié d'un design modernisé en 2006. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais du Peugeot Boxer (troisième génération, type 250). Années de production : 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 et 2019.
Vous trouverez ci-dessous les emplacements, les descriptions et les illustrations des boîtiers à fusibles. La mention « Allume-cigare » est indiquée en gras.
Dans l'habitacle
Deux boîtiers à fusibles sont situés dans l'habitacle : le premier à côté du siège passager, le second du côté conducteur, sous le tableau de bord.

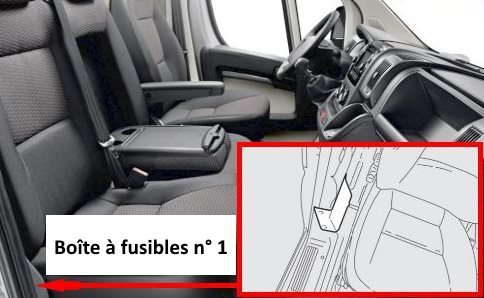

Boîte à fusibles n° 1
Situé à côté du siège.
Schéma
N° | Affectation | Calibre

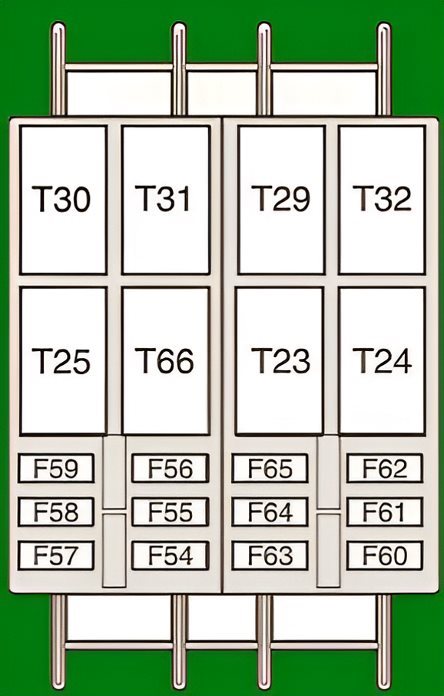

Type 1
F54. | Libre
F55. | Sièges chauffants | 15 A
F56. | Prise accessoires arrière | 15 A
F57. | Chauffage additionnel sous le siège | 10 A
F58. | Feux de gabarit latéraux, clignotants | 10 A
F59. | Suspension pneumatique à correction d'assiette (+ permanent) | 7,5 A
F60. | Libre
F61. | Libre
F62. | Libre
F63. | Commande de chauffage additionnel passagers (Boxer) | 10 A
F64. | Libre
F65. | Ventilateur de chauffage additionnel passagers | 30 A
T30. | Relais des feux de position
T31. | Relais de chauffage additionnel
T66. | Relais d'allume-cigare

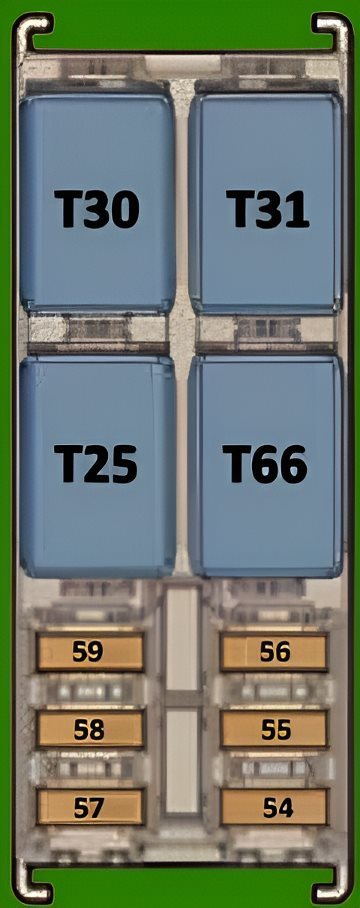

Type 2
54. | Chauffage / Climatisation | 10 A
55. | Sièges chauffants | 15 A
56. | 15 A
57. | Chauffage / Climatisation | 10 A
58. | Feux de croisement | 10 A
59. | Suspension active | 7,5 A
60. | Chauffage / Climatisation | 10 A
61. | Chauffage / Climatisation | 30 A
T25. | Relais d'éclairage intérieur
T66. | Relais d'allume-cigare
T30. | Relais des feux de position
T31. | Relais de chauffage de siège additionnel
Boîte à fusibles n° 2

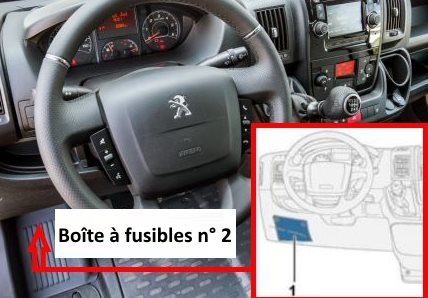

Située du côté conducteur, sous le tableau de bord.

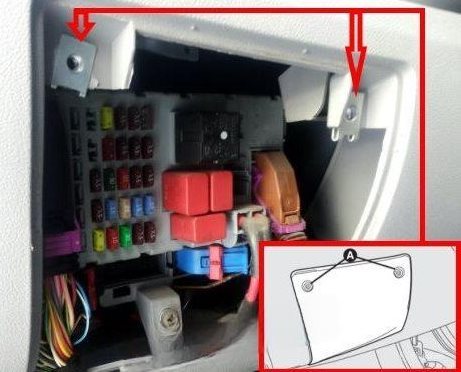

Exemple d'accès : desserrer les vis « A ».
Type 1
Vue d'ensemble.

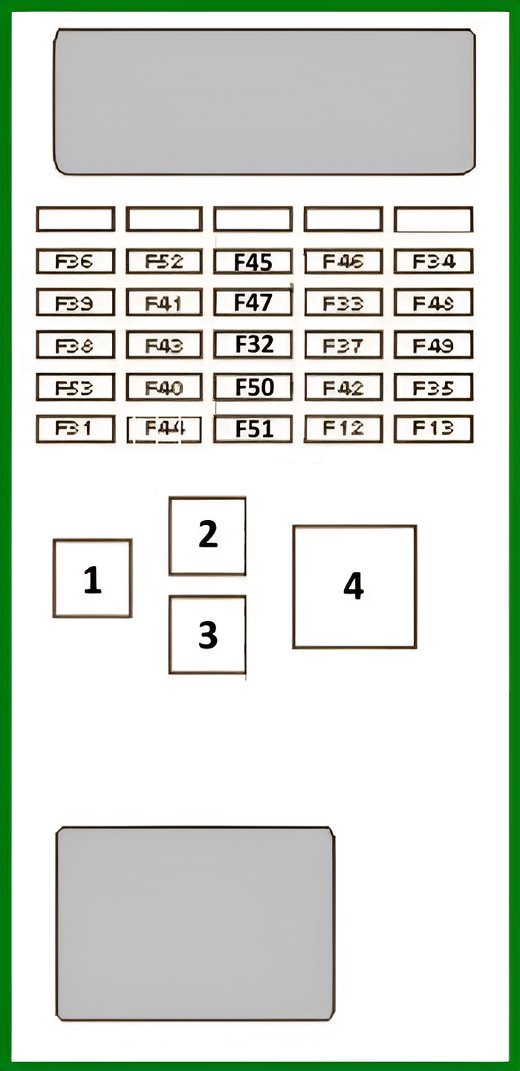

Plan d'affectation
N° | Affectation | Calibre
F12. | Feu de croisement droit | 7,5 A
F13. | Feu de croisement gauche, correcteur de portée des projecteurs | 7,5 A
F31. | Relais de calculateur compartiment moteur, relais de calculateur de tableau de bord (+ après contact) | 7,5 A
F32. | Éclairage intérieur de minibus (éclairage de secours) | 10 A
F33. | Prise accessoires arrière | 15 A
F34. | Libre
F35. | Feux de recul, calculateur de direction assistée (Servotronic), capteur de présence d'eau dans le filtre à gazole (+ après contact) | 7,5 A
F36. | Verrouillage centralisé des portes (+ permanent) | 15 A
F37. | Contacteur de feux-stop, troisième feu-stop, combiné d'instruments (+ après contact) | 7,5 A
F38. | Relais de calculateur de tableau de bord (+ permanent) | 10 A
F39. | Prise de diagnostic EOBD, autoradio, climatisation, alarme, chronotachygraphe, programmateur de chauffage additionnel (Webasto) (+ permanent) | 10 A
F40. | Dégivrage de lunette arrière gauche, rétroviseur dégivrant conducteur | 15 A
F41. | Dégivrage de lunette arrière droite, rétroviseur dégivrant passager | 15 A
F42. | Calculateur ABS, feux-stop (+ après contact) | 7,5 A
F43. | Essuie-vitre avant (+ après contact) | 30 A
F44. | Allume-cigare, prise accessoires avant | 20 A
F45. | Commandes de porte conducteur et passager | 7,5 A
F46. | Libre
F47. | Lève-vitre conducteur | 20 A
F48. | Lève-vitre passager | 20 A
F49. | Autoradio, commande lève-vitre conducteur, combiné d'instruments, capteur de pluie (+ après contact) | 7,5 A
F50. | Calculateur airbag (+ après contact) | 7,5 A
F51. | Climatisation, régulateur de vitesse, chronotachygraphe (+ après contact) | 7,5 A
F52. | Relais de calculateur additionnel | 7,5 A
F53. | Combiné d'instruments, feux antibrouillard arrière (+ permanent) | 7,5 A
1. | Relais de feux de croisement
2. | Relais de lunette arrière chauffante
Type 2

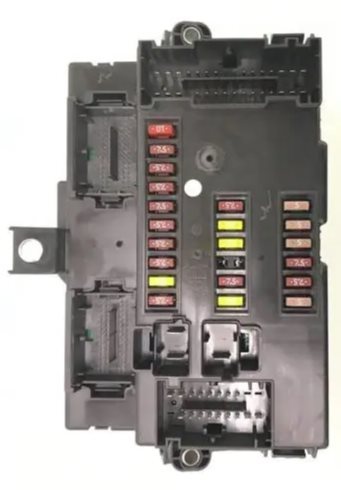

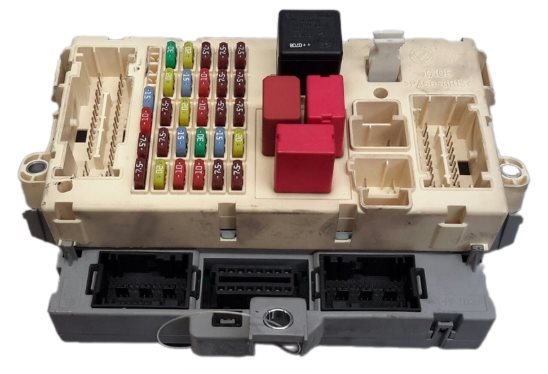

Photo d'illustration.

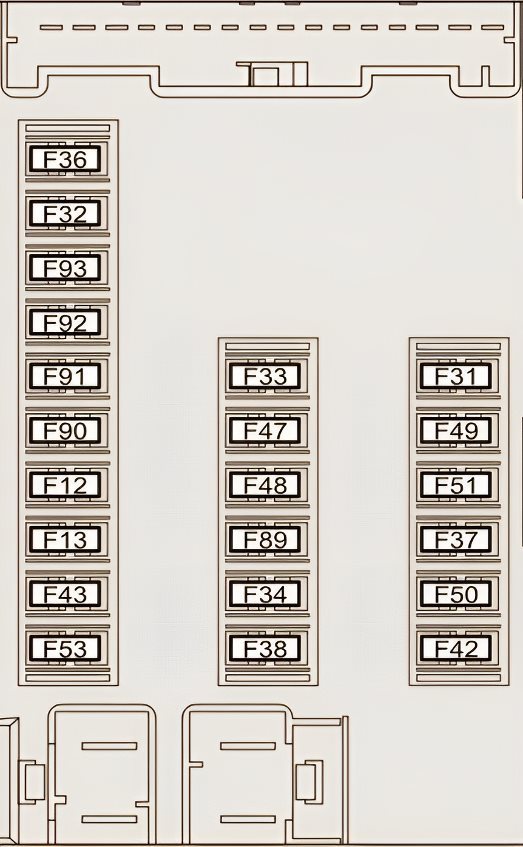

Schéma
N° | Affectation | Calibre
F12. | Feu de croisement droit | 7,5 A
F13. | Feu de croisement gauche | 7,5 A
F31. | Relais de calculateur compartiment moteur, relais de calculateur de tableau de bord (+ après contact) | 5 A
F32. | Éclairage de l'habitacle (+ permanent) | 7,5 A
F33. | Capteur de charge de batterie (versions avec système « Start-Stop ») (+ permanent) | 7,5 A
F34. | Éclairage intérieur de minibus, feux de détresse | 7,5 A
F36. | Autoradio, commande de climatisation, alarme, chronotachygraphe, calculateur de coupure de batterie, programmateur de chauffage additionnel (+ permanent) | 10 A
F37. | Contacteur de feux-stop, troisième feu-stop, combiné d'instruments (+ après contact) | 7,5 A
F38. | Verrouillage centralisé | 20 A
F42. | Calculateur et capteur ABS, capteur ASR, capteur CDS, contacteur de feux-stop | 5 A
F43. | Essuie-vitre avant (+ après contact) | 20 A
F47. | Lève-vitre conducteur | 20 A
F48. | Lève-vitre passager | 20 A
F49. | Calculateur d'aide au stationnement, autoradio, commandes au volant, platine de commande centrale et latérale, platine de commande additionnelle, calculateur de coupure de batterie (+ après contact) | 5 A
F50. | Calculateur d'airbags et de prétensionneurs de ceintures | 7,5 A
F51. | Chronotachygraphe, calculateur de direction assistée, climatisation, feux de recul, capteur de présence d'eau dans le filtre à gazole, capteur de débit/consommation (+ après contact) | 5 A
F53. | Combiné d'instruments | 7,5 A
F89. | Libre
F90. | Feu de route gauche | 7,5 A
F91. | Feu de route droit | 7,5 A
F92. | Feu antibrouillard gauche | 7,5 A
F93. | Feu antibrouillard droit | 7,5 A
Vidéo explicative sur l'accès au boîtier de fusibles.
Dans le compartiment moteur

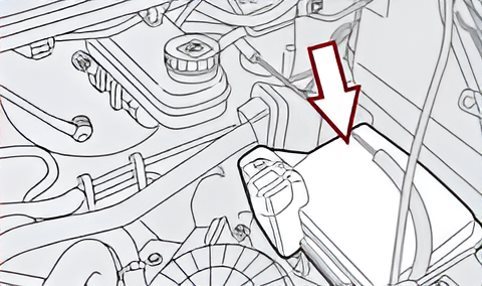

Le boîtier à fusibles se situe du côté gauche, sous le capot moteur.

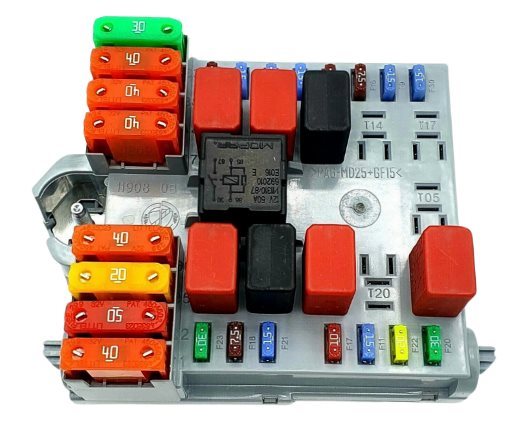

Photo d'illustration.

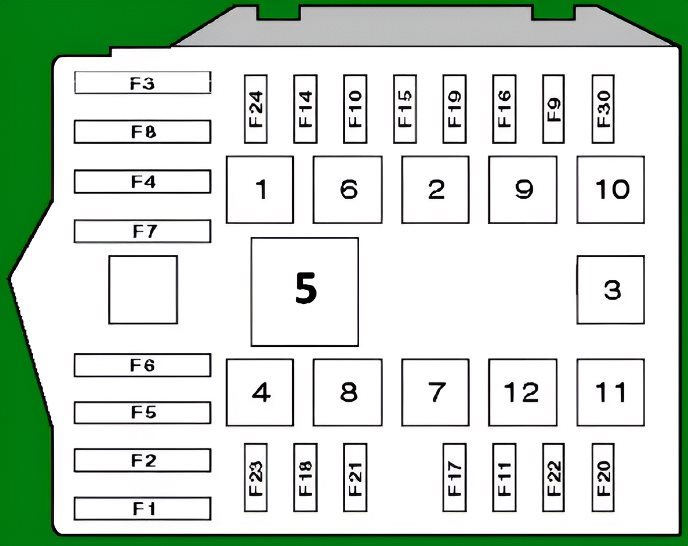

Schéma
N° | Affectation | Calibre
F1. | Calculateur ABS | 40 A
F2. | Gestion moteur, bougies d'allumage / préchauffage (+ permanent) | 50 A
F3. | Contacteur de démarrage (+ permanent) | 30 A
F4. | Chauffage / Climatisation, ou calculateur de chauffage additionnel Webasto (+ permanent), ou lave-projecteurs | 20 A
F5. | Chauffage / Climatisation, ou pulseur d'habitacle avec chauffage Webasto / réchauffeur de filtre à gazole (+ permanent) | 20 A
F6. | Moto-ventilateur de refroidissement moteur (grande vitesse) (+ permanent) | 40 A / 60 A
F7. | Moto-ventilateur de refroidissement moteur (petite vitesse) (+ permanent) | 40 A / 50 A
F8. | Chauffage / Climatisation ou pulseur d'habitacle (+ après contact) | 40 A
F9. | Lave-projecteurs, ou prise 12 V arrière, ou pompe de lave-glace | 20 A
F10. | Avertisseur sonore | 15 A
F11. | Gestion moteur | 15 A
F14. | Feu de route droit, ou prise 12 V avant, allume-cigare | 7,5 A
F15. | Feu de route gauche, ou allume-cigare | 7,5 A
F16. | Gestion moteur | 7,5 A
F17. | Gestion moteur | 10 A
F18. | Gestion moteur | 7,5 A
F19. | Chauffage / Climatisation, compresseur de climatisation | 7,5 A
F20. | Lave-projecteurs | 30 A
F21. | Gestion moteur ou pompe à carburant | 15 A
F22. | Gestion moteur | 20 A
F23. | Calculateur ABS | 30 A
F24. | Boîte de vitesses automatique | 15 A
F30. | Feux antibrouillard ou pare-brise chauffant | 15 A
1. | Relais de feux de route
2. | Relais d'avertisseur sonore
3. | Relais d'embrayage électromagnétique du compresseur de climatisation
4. | Libre
5. | Libre
6. | Relais de pulseur de chauffage
7. | Relais de gestion moteur
8. | Relais de pompe à carburant
9. | Relais de feux antibrouillard
10. | Relais de pompe de lave-glace
11. | Relais de lave-projecteurs / lave-glace
12. | Libre
