La Bipper est une mini-fourgonnette compacte du constructeur automobile français Peugeot. Ce modèle est commercialisé depuis 2008. Il s'agit d'un modèle similaire à la Citroën Nemo, car il est construit sur une plateforme similaire. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot Bipper (première génération ; plate-forme FCA Small ; moteurs F13DTE5 / TU3A / DV4TD). Années de production : 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Démarreur » sont indiqués en gras.
Dans le compartiment moteur

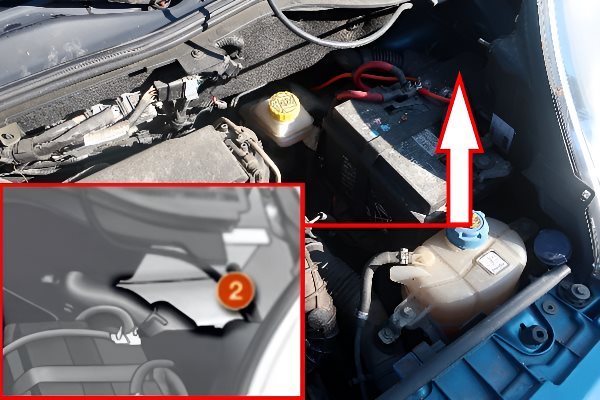

Pour accéder au boîtier à fusibles, vous devez débrancher la fiche du phare avant gauche, puis ouvrir le capot de protection.

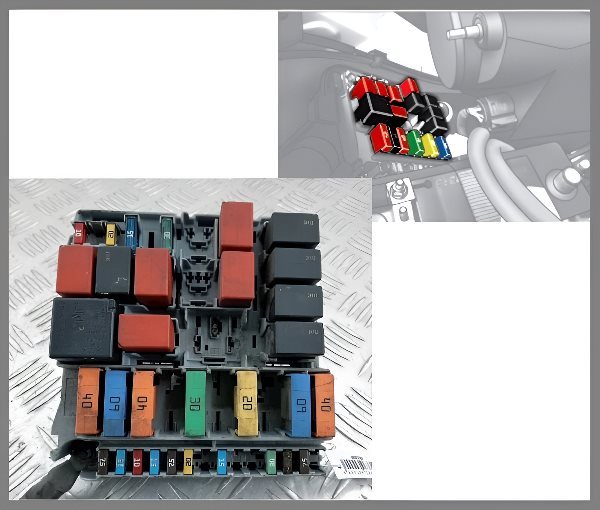

Photo – Exemple.

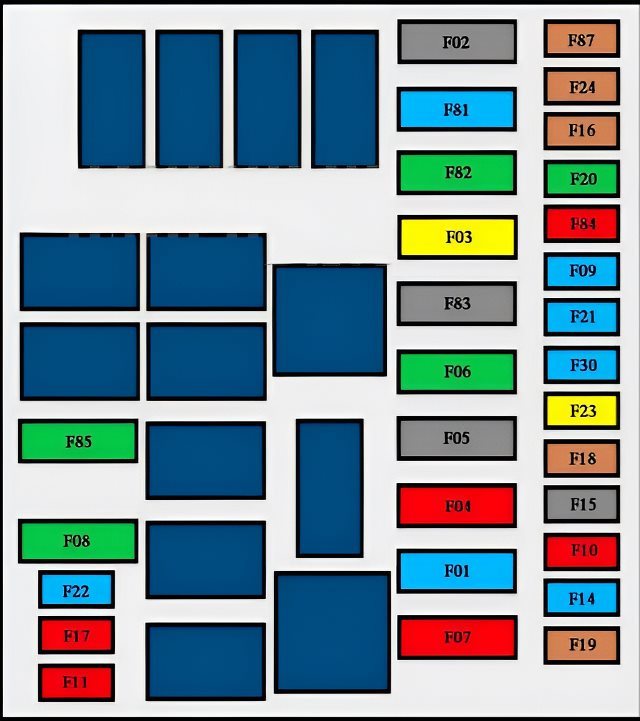

Schéma
N° | Description | Intensité, A
F1. | Unité de commande électronique | 60A
F2. | Ventilation intérieure | 40A
F3. | Circuit de démarrage | 20A
F4. | Circuit de la pompe hydraulique ABS | 40A
F6. | Interrupteur pour vitesse constante du ventilateur du système de refroidissement du moteur. | 30A
F7. | Interrupteur pour le mode à vitesse accrue du ventilateur du système de refroidissement du moteur. | 40A
F8. | Compresseur de la climatisation. | 30A
F9. | Câblage électrique de l'attelage de remorque. | 15A
F10. | Signal sonore (klaxon) | 10A
F11. | Alimentation électrique du circuit supplémentaire du système de commande du moteur. | 10A
F14. | Feux de route. | 15A
F15. | Prise pour consommateurs supplémentaires 12 V. | 15A
F16. | Calculateur moteur, calculateur et levier de sélection pour la boîte de vitesses séquentielle, relais T20. | 7,5A
F17. | Alimentation électrique de la bobine d'allumage, des injecteurs, du calculateur principal du système d'alimentation du moteur (1,3 HDi). | 15A
F18. | Processeur du système d'alimentation du moteur (1,3 HDi), relais T09 (1,3 HDi). | 7,5A
F19. | Compresseur de climatisation. | 7,5A
F20. | Chauffage de la lunette arrière, chauffage des rétroviseurs extérieurs. | 30A
F21. | Fusible de la pompe à carburant (moteurs à essence 1,4 et 1,3 HDi). | 15A
FF22. | Calculateur moteur (1,3 HDi). | 20A
F23. | Alimentation électrique des valves du système hydraulique ABS. | 20A
F24. | Système ABS. | 7,5A
F30. | Phares antibrouillard. | 15A
F81. | Calculateur du système de préchauffage (1,3 HDi). | 60A
F82. | Pompe électrique de la boîte de vitesses séquentielle, alimentation électrique de la boîte de vitesses séquentielle. | 30A
F84. | Calculateur et électrovannes de la boîte de vitesses séquentielle. | 10A
F85. | Fusible pour allume-cigare Peugeot Bipper, prise pour consommateurs 12 V supplémentaires. | 30A
F87. | Feux de recul, capteur d'eau dans le carburant diesel, débitmètre, bobines de relais T02, T05, T14, T17 et T19 (sauf 1,3 HDi) 7,5 A / Feux de recul, capteur d'eau dans le carburant diesel, débitmètre, bobines de relais T02, T05, T14, T17 et T19, capteur de charge de batterie (1,3 HDi) 5A | 7,5A / 5A
Dans l'habitacle

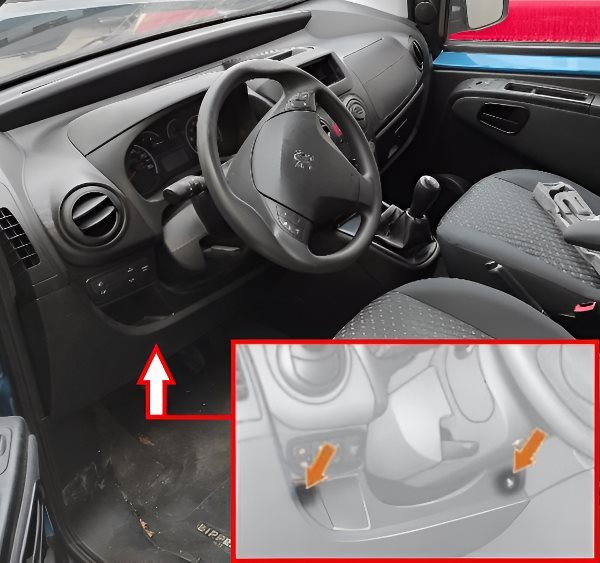

Situé sous la colonne de direction. Pour y accéder, il faut desserrer deux vis, retirer le revêtement du tableau de bord et retirer l'unité vers le bas.

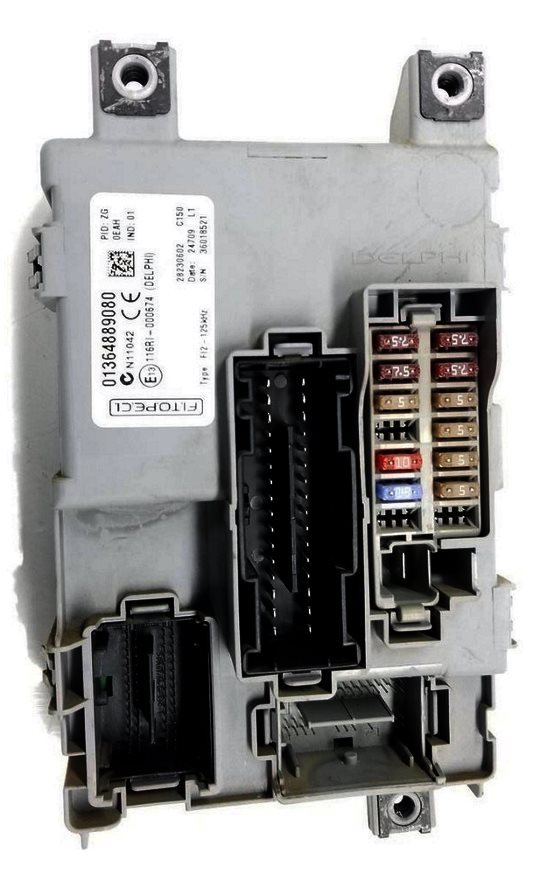

Vue générale.

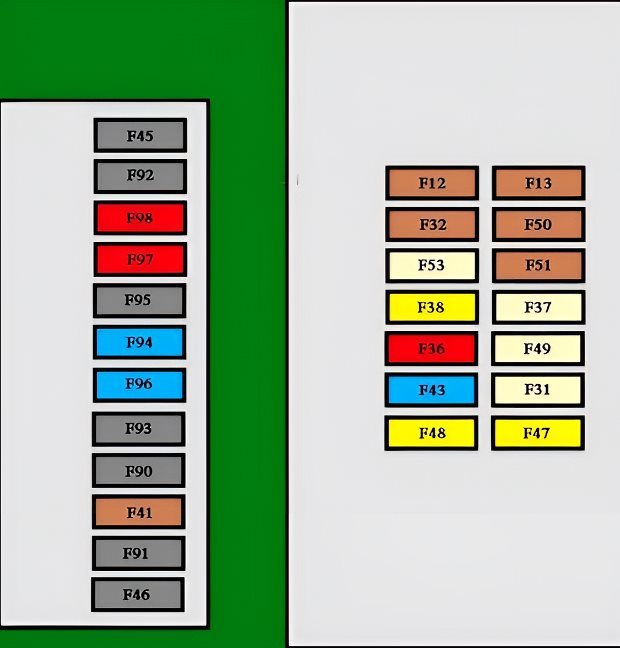

Plan
N° | Affectation | Courant, A
F12. | Phare droit. | 7,5A
F13. | Phare de croisement gauche, correction des phares. | 7,5A
F31. | Interrupteur d'alimentation de la commande du moteur. | 5A
F32. | Éclairage de tête, éclairage intérieur avant, allumage de l'éclairage intérieur arrière. | 7,5 A
F36. | Autoradio, circuit électrique du téléphone portable, panneau de commande de la climatisation, connecteur de diagnostic EOBD. | 10A
F37. | Feu stop, combiné d'instruments. | 5A
F38. | Serrures de porte. | 20A
F43. | Pompe de lave-glace. | 15A
F47. | Lève-vitre de la porte conducteur. | 20A
F48. | Lève-vitre de la porte passager. | 20A
F49. | Boîtier électronique pour Parktronic, interrupteur pour feux arrière, rétroviseurs extérieurs, capteur pour surveillance de l'habitacle. | 5A
F50. | Boîtier électronique pour système d'airbags. | 7,5A
F51. | Contacteur de feux stop, contacteur de pédale d'embrayage, panneau de commande des rétroviseurs extérieurs, système Bluetooth. | 7,5A
F53. | Combiné d'instruments, feux antibrouillard arrière. | 5A
F41. | Rétroviseurs extérieurs chauffants. | 7,5A
F94. | Fusible pour allume-cigare et buzzer | 15A
F96. | Prise 12 V. | 15A
F97. | Chauffage du siège conducteur. | 10A
F98. | Chauffage du siège passager. | 10A
