Le Mazda CX-7 est la version de série du concept MX-Crossport. La production a débuté au printemps 2006 dans l'usine d'Hiroshima, au Japon. En 2009, la voiture a subi un restylage. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Mazda CX-7 (première génération ; code du corps ER) 2006, 2007, 2008, 2008, 2009, 2010, 2011, 2012 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Dans le compartiment intérieur du véhicule
Se trouve du côté conducteur derrière le couvercle de protection.
Pour remplacer les fusibles du bloc de montage dans l'habitacle, procédez comme suit.
1. tirez la protection du boîtier vers vous....
2. ...et retirez le couvercle de la boîte à fusibles en surmontant la résistance des verrous.
Vue générale.
Schéma (TYPE 1)
N° | Affectation des fusibles | Ampères
1. | Lève-vitres à commande électrique | 30A
2. | Prise supplémentaire dans l'habitacle, allume-cigare | 15A
3. | Rétroviseurs à commande électrique | 7,5A
4. | Prise de courant supplémentaire | 15A
5. | Réserve
6. | Essuie-glace et lave-glace | 30A
7. | Rétroviseurs chauffants | 7,5A
8. | Débitmètre d'air, vanne EGR | 7,5A
9. | Lève-vitres électriques | 15A
10. | Système de sécurité passive avancé, airbags | 7,5A
11. | Système de gestion du moteur | 15A
12. | Combiné d'instruments | 15A
13. | Éclairage du tableau de bord | 10A
14. | Système audio, éclairage intérieur | 15A
15. | Sièges chauffants | 20A
15. | Feux antibrouillard arrière
16. | Climatisation | 10A
16. | Système d'alarme de sécurité
17. | Sièges chauffants | 20A
18. | Climatiseur | 10A
19. | Essuie-glace et lave-glace arrière | 10A

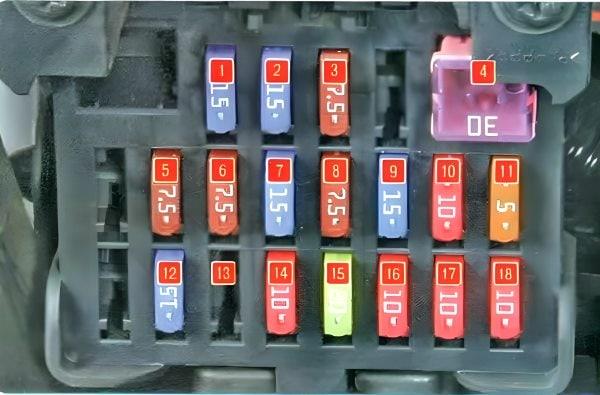

Schéma (TYPE 2)
N° (ampères) | Affectation
1. (15A) | Prise pour accessoires dans le compartiment passagers, fusible allume-cigare (OUTLET1)
2. (15A) | Prise pour le branchement d'accessoires dans le coffre à bagages (OUTLET2)
3. (7,5A) | Réglage des rétroviseurs - P.MIR
4. (30A) | Essuie-glace et lave-glace - WIPER
5. (7,5A) | Vitre de hayon chauffée
6. (7,5A) | Débitmètre d'air massique, soupape de recirculation des gaz d'échappement (EGR)
7. (15A) | Lève-vitres électriques
8. (7,5A) | Airbags - A/B
9. (15A) | Système de gestion du moteur - ENGINE
10. (10A) | Combiné d'instruments
11. (5A) | Système d'alarme de sécurité
12. (15A) | Eclairage intérieur - CHAMBRE
13. réserve
14. (10A) | Éclairage du tableau de bord - ILLUMI
15. (20A) | Sièges chauffants - SEAT
16. (10A) | Climatisation - A/C
17. (10A) | Essuie-glace et lave-glace pour les portes arrière
18. (10A) | Feu antibrouillard arrière
Sous le capot du moteur

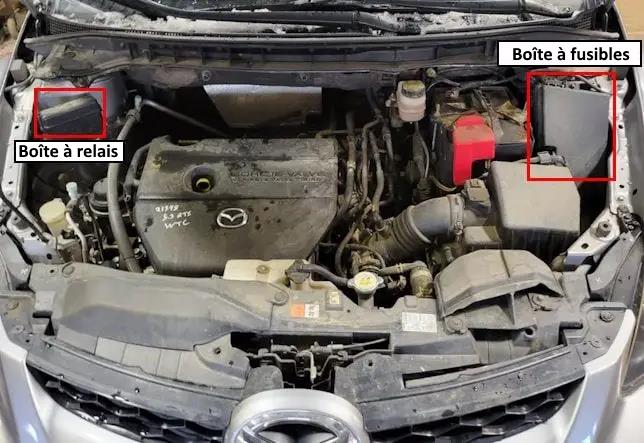

Dans le compartiment moteur, il y a un boîte à fusibles principale près de la batterie et une boîte à relais supplémentaire.
Boîte à fusibles principale n° 1
Pour accéder au bloc №1, il faut soulever le couvercle en plastique.

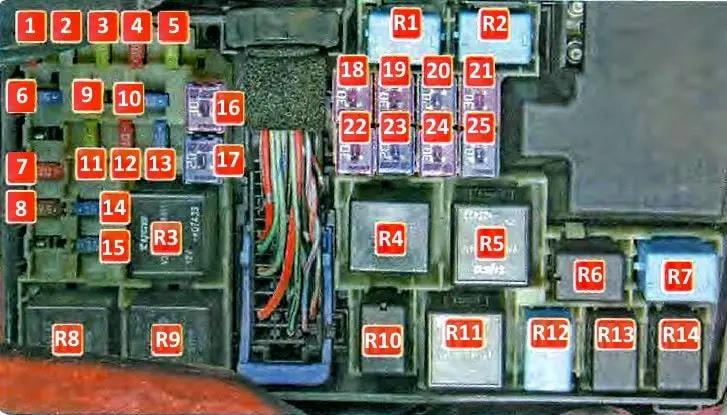

Photo - exemple.
Schéma (TYPE 1)
N° (ampères) | Affectation
1. (10A) | Indicateur de direction et système de signalisation
2. (25A) | Système de gestion du moteur
3. (20A) | Signaux acoustiques
4. (10A) | Feux de freinage
5. (20A) | Lève-vitres électriques
6. (15A) | Débitmètre d'air massique, soupape de recirculation des gaz d'échappement
7. (10A) | Système de gestion du moteur
8. (7,5A) | Unité de contrôle électronique du moteur
9. (15A) | Système de lavage des phares
10. (15A) | Feux de route
11. (20A) | Capteur de position de l'accélérateur
12. (10A) | Climatisation A/C
13. (15A) | Feux de position TNS, éclairage de la plaque d'immatriculation
14. (15A) | Feux de croisement (unité de phare gauche)
15. (15A) | Feux de croisement (phare droit)
16. (30A) | Vitre de hayon chauffée
17. (20A) | Phares antibrouillard
18. (30A) | Fusible pompe à essence FUEL
19. (30A) | Lève-vitres électriques
20. (20A) | Verrouillage centralisé
21. (30A) | Système de gestion du moteur
22. (30A) | Système audio
23. (20A) | Toit ouvrant
24. (30A) | Buses
25. (40A) | Réglage des sièges
R1. | Système d'injection (relais d'injecteur)
R2. | Relais de pompe à essence (relais de pompe à carburant)
R3. | Ventilateur principal (gauche)
R4. | Ventilateur
R5. | Ventilateur de refroidissement supplémentaire (droit)
R6. | Système de démarrage
R7. | Relais de pompe à carburant (CIRCUIT)
R8. | Relais principal
R9. | Système de démarrage
R10. | Feux de recul
R11. | Phare
R12. | Pédale d'accélérateur
R13. | Feux de position, éclairage de la plaque d'immatriculation (relais TNS)
R14. | Vitre chauffante du hayon
Les fusibles de puissance sont installés dans le bloc de montage sous un couvercle séparé]
1 - ventilateur principal du radiateur (gauche) ; 2, 6 - système d'allumage ; 3 - ventilateur supplémentaire du radiateur (droite) ; 4 - différents circuits électriques ; 5 - ventilateur.

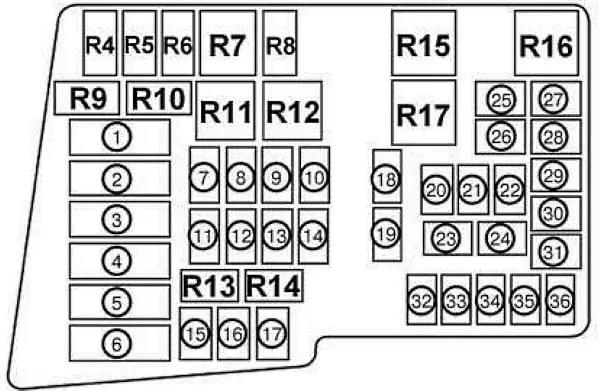

Plan (TYPE 2)
No | Affectation des fusibles | Ampères
1. | Système d'allumage | 40A
2. | Moteur électrique du ventilateur | 40A
3. | Protection des différents circuits électriques | 60A
4. | Ventilateur de radiateur | 40A
5. | Système d'allumage | 40A
6. | Ventilateur de radiateur | 40A
7. | Siège électrique | 40A
8. | Système d'injection de carburant | 30A
9. | Toit ouvrant | 20A
10. | Système audio Bose | 30A
11. | ENGINE - Système de contrôle moteur | 30A
12. | D.LOCK - Serrures à commande électrique | 20A
13. | P.WIND - Lève-vitres électriques | 30A
14. | FUEL PUMP - Pompe à carburant (fusible de la pompe à carburant) | 30A
14. | IG KEY2 - Système d'allumage | 40A
15. | ABS1 - Système ABS | 40A
16. | ABS2 - Système ABS | 20A
17. | Système DSC | 7,5A
18. | FOG - Phares antibrouillard | 20A
19. | DEF - dégivrage de la lunette arrière | 30A
20. | TNS - feux de position, éclairage de la plaque d'immatriculation, éclairage d'accès | 15A
21. | A/C - climatisation | 10A
22. | ETC - capteur de position de l'accélérateur | 20A
23. | H/LH1 - correcteur de phares | 15A
24. | DRL - Feux de jour | 15A
25. | H/L LO RH - feu de croisement droit | 15A
26. | H/L LO LH - Phare pour feu de croisement gauche | 15A
27. | ENG BAR 2 - PSM (module de distribution de puissance) | 7,5A
28. | ECM - Système de gestion du moteur | 10A
29. | ENG BAR 1 - Débitmètre d'air, vanne EGR | 15A
30. | RWIND2 - Lève-vitres à commande électrique | 20A
31. | STOP - Feux de stop | 10A
32. | HORN - Avertisseur sonore | 20A
33. | ENGB+ - RSM (module de distribution de courant) | 25A
34. | HAZARD - Signalisation lumineuse d'urgence, clignotants | 10A
No. | Affectation des relais
R4. | Relais de chauffage de la lunette arrière
R5. | Relais de commande pour circuit de lampes à incandescence
R6. | Relais drive-by-wire
R7. | Relais de phares
R8. | Relais pour feux de recul
R9. | Relais de pompe à essence
R10. | Relais de démarrage no.2
R11. | Relais du ventilateur de refroidissement no. 2
R12. | Relais de ventilateur
R13. | Relais de vitesse de la pompe à carburant
R14. | Relais d'injecteur
R15. | Relais de démarreur no. 1
R16. | Relais principal
R17. | Relais du ventilateur de refroidissement 1
Boîte de relais n° 2
Emplacement des éléments
1 - relais de feux antibrouillard arrière ; 2 - relais de feux antibrouillard ; 3 - relais de climatisation ; 4 - relais de klaxon
