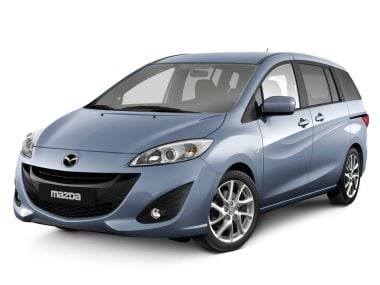

La Mazda 5 (commercialisée sous le nom de Premacy sur le marché asiatique) est un monospace compact développé par le constructeur japonais et lancé en 1999. En 2010, la troisième génération du véhicule a été présentée au Salon de l'automobile de Genève. Dans cet article, nous allons détailler l'emplacement et l'affectation des fusibles de la Mazda 5 (troisième génération, code châssis CW). Années de production : 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Vous trouverez ci-dessous les emplacements, les affectations et les illustrations des boîtes à fusibles. Les circuits de l'« allume-cigare » et de la « pompe à carburant » sont mis en évidence en gras.
Dans l'habitacle

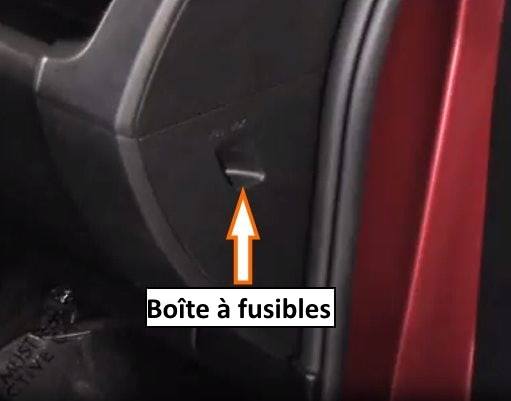

La boîte à fusibles de l'habitacle se situe à l'extrémité du tableau de bord, du côté passager.

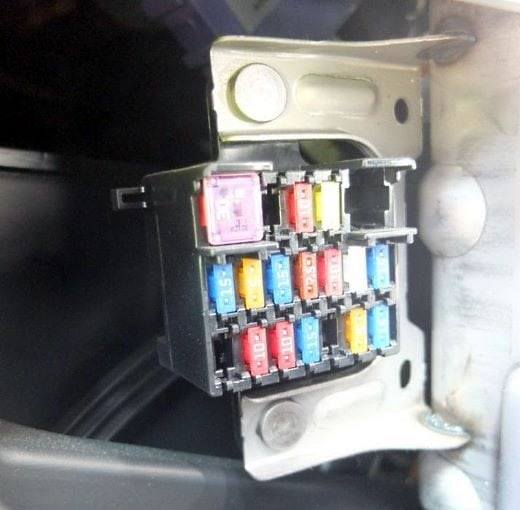

Accès au boîtier à fusibles.

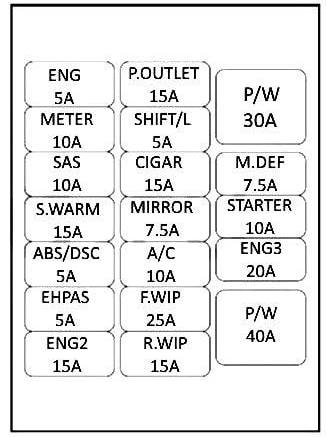

Schéma d'affectation
Code | Circuit protégé | Calibre (A)
P/W | Lève-vitres électriques | 30 A
M.DEF | Dégivrage des rétroviseurs extérieurs | 7,5 A
STARTER | Démarreur | 10 A
ENG3 | Gestion moteur | 20 A
P/W | Lève-vitres électriques | 40 A
P.OUTLET | Prise d'alimentation 12 V avant | 15 A
SHIFT/L | Verrouillage du levier de vitesses (Shift-lock) | 5 A
CIGAR | Allume-cigare | 15 A
MIRROR | Rétroviseurs extérieurs électriques et chauffants | 7,5 A
A/C | Climatisation | 10 A
F.WIP | Essuie-glace avant | 25 A
R.WIP | Essuie-glace arrière | 15 A
ENG | Gestion moteur | 5 A
METER | Combiné d'instruments | 10 A
SAS | Système de retenue de sécurité (Airbags) | 10 A
S.WARM | Sièges chauffants | 15 A
ABS/DSC | Système antiblocage (ABS) / Contrôle dynamique de stabilité (DSC) | 5 A
EHPAS | Direction assistée électro-hydraulique | 5 A
ENG2 | Gestion moteur | 15 A
Dans le compartiment moteur
La boîte à fusibles se trouve sur le côté gauche du compartiment moteur, à proximité immédiate de la batterie.
Accès au boîtier à fusibles.

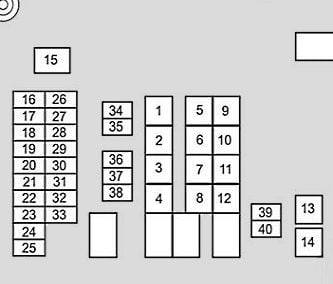

Schéma d'affectation
N° | Circuit protégé / Description | Calibre (A)
1. | IG KEY 1 (Alimentation contacteur d'allumage / Protection générale) | 50 A
2. | Moto-ventilateur de refroidissement moteur | 30 A
3. | Système de climatisation | 30 A
4. | EGI MAIN (Relais principal d'injection électronique / Gestion moteur) | 40 A
5. | Emplacement vide
6. | Système antiblocage (ABS) / Contrôle dynamique de stabilité (DSC) | 40 A
7. | Emplacement vide
8. | TCM (Module de commande de la transmission - selon versions) | 20 A
9. | HEATER 1 (Système de chauffage et de ventilation) | 40 A
10. | GLOW 1 (Bougies de préchauffage - moteurs diesel) | 30 A
11. | BTN (Alimentation principale de la boîte à fusibles de l'habitacle) | 60 A
12. | IG KEY 2 (Alimentation contacteur d'allumage / Protection générale) | 40 A
13. | Moto-ventilateur de refroidissement moteur | 30 A
14. | Emplacement vide
15. | Direction assistée électrique (EHPAS) | 80 A
16. | Projecteurs antibrouillard | 15 A
17. | Verrouillage centralisé des portes | 20 A
18. | Lève-vitres électriques | 20 A
19. | Emplacement vide
20. | Feux de route | 20 A
21. | Gestion moteur | 10 A
22. | Feux de stop | 10 A
23. | Module de pompe à carburant | 20 A
24. | Feux de détresse et indicateurs de direction | 10 A
25. | Éclairage intérieur / Plafonniers | 15 A
26. | Feux de position et éclairage de la plaque d'immatriculation | 15 A
27. | A/C MAG (Embrayage électromagnétique du compresseur de climatisation) | 10 A
28. | Système antiblocage (ABS) / Contrôle dynamique de stabilité (DSC) | 20 A
29. | Toit ouvrant électrique | 20 A
30. | Emplacement vide
31. | Avertisseur sonore | 15 A
32. | Emplacement vide
33. | Éclairage du combiné d'instruments | 7,5 A
34. | ENG INJ (Système d'injection de carburant / Gestion moteur) | 25 A
35. | ENG BAR (Composants et capteurs moteur) | 15 A
36. | Emplacement vide
37. | Dégivrage des rétroviseurs extérieurs | 7,5 A
38. | Lunette arrière dégivrante | 25 A
39. | Feu de croisement gauche | 15 A
40. | Feu de croisement droit | 15 A
