Le Terracan est un SUV familial du constructeur sud-coréen Hyundai Motor. Il a été développé sur la base de la plateforme du Mitsubishi Pajero V20 en version cinq portes. Dans cet article, nous examinerons en détail l'affectation des fusibles et des relais du Hyundai Terracan de première génération (code usine HP), produit au cours des années 2001 à 2007.
Vous trouverez ci-dessous l'emplacement, la description et les photographies des boîtiers de fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont mises en évidence en gras.
Dans le compartiment moteur
Deux boîtiers assurent la protection des circuits électriques du véhicule.

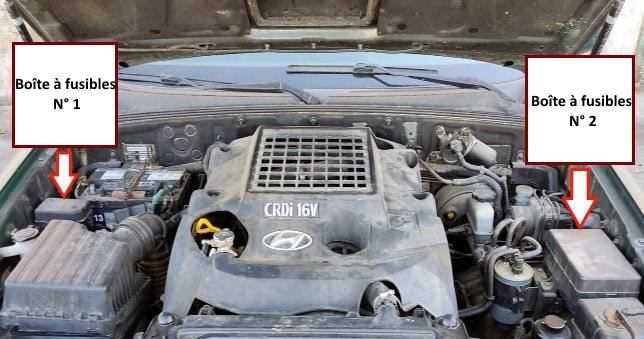

Implantation des composants (type 1).

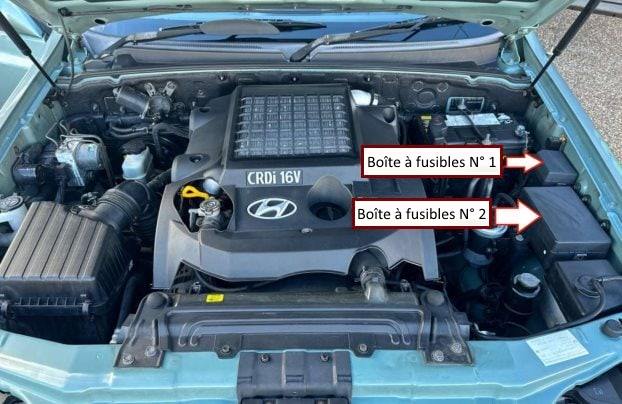

Implantation des composants (type 2).
Boîte à fusibles n° 1.

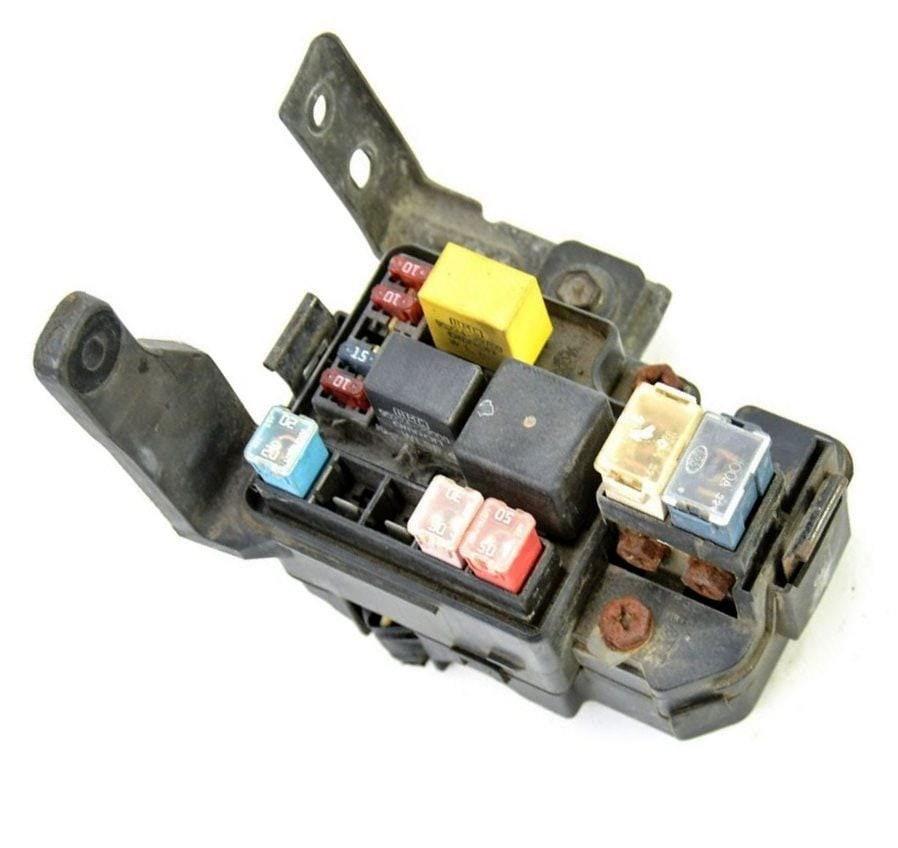

Vue d'ensemble.

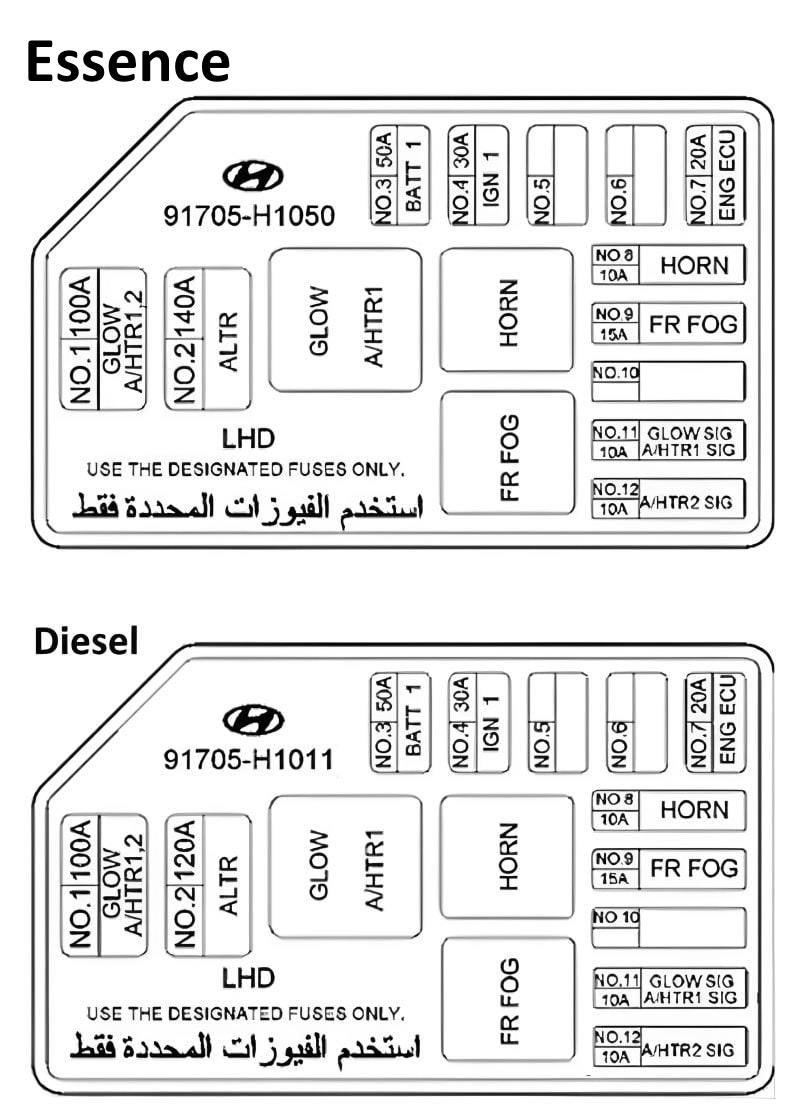

Schéma
N° | Description | Calibre
1. | Relais de préchauffage (COVEC-F / EGR), relais du réchauffeur d'air (moteur diesel) | 100 A
2. | (DIESEL) Boîtier de fusibles et relais n° 2 du compartiment moteur | 120 A
2. | (ESSENCE) Alternateur | 140 A
3. | Boîtier de fusibles de l'habitacle (fusibles 1, 2, 3, 4, 5) | 50 A
3. | Boîtier de fusibles et relais n° 1 du compartiment moteur (fusibles 8, 9) | 50 A
3. | Calculateur du réchauffeur de carburant (COVEC-F / EGR) | 50 A
4. | Alternateur, contacteur de démarrage (Neiman) | 30 A
5. | Alternateur
6. | Alternateur
7. | Relais de gestion moteur (moteur diesel), relais principal (moteur essence) | 20 A
8. | Relais de l'avertisseur sonore (klaxon) | 10 A
9. | Relais des projecteurs antibrouillard | 15 A
10. | Réserve
11. | Calculateur moteur (ECM - diesel), calculateur EGR | 10 A
12. | Calculateur moteur (ECM - diesel) | 10 A
Horn - Relais de l'avertisseur sonore
Glow - Relais de préchauffage
Fr Fog - Relais des projecteurs antibrouillard avant
Boîte à fusibles n° 2

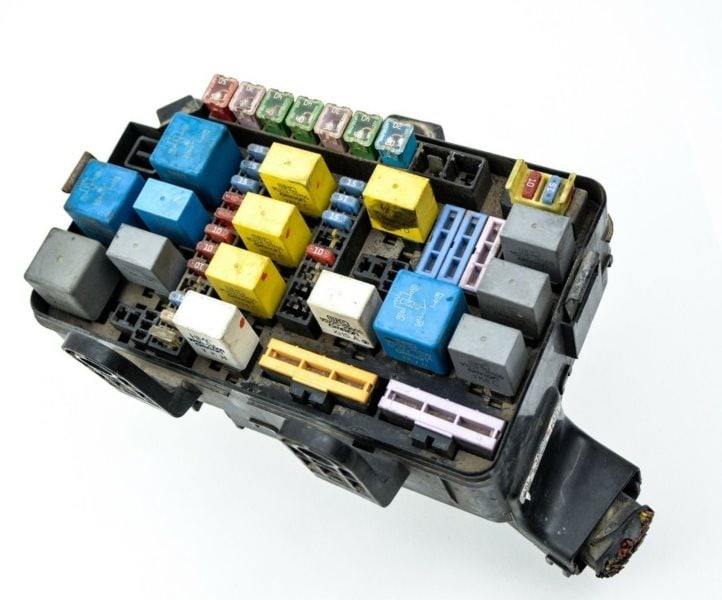

Vue d'ensemble.

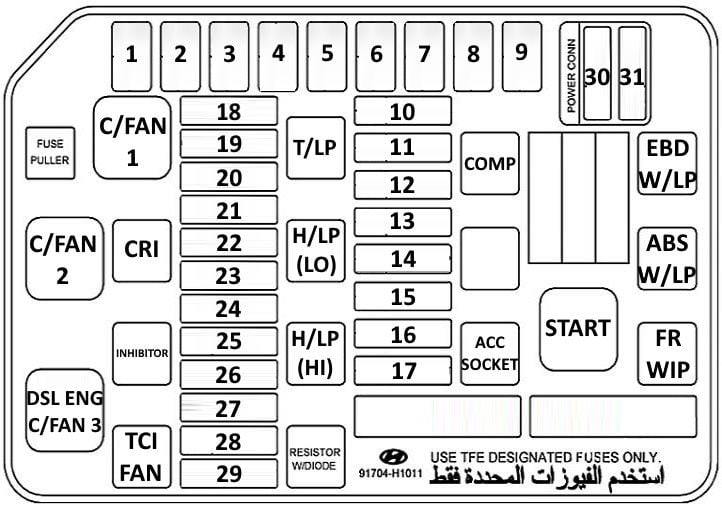

Schéma
N° | Description | Calibre
1. | Prises de courant (A, B), boîtier de fusibles et relais n° 2 du compartiment moteur (fusibles 28, 29), boîtier de fusibles de la planche de bord (fusibles 6, 7, 8, 9) | 50 A
2. | Relais du démarreur, contacteur de démarrage | 30 A
3. | Relais du ventilateur de condenseur, boîtier de fusibles et relais n° 2 du compartiment moteur (fusibles 14, 15) | 40 A
4. | Calculateur ABS | 40 A
5. | Relais des lève-vitres électriques | 30 A
6. | Relais des feux arrière, boîtier de fusibles et relais n° 2 du compartiment moteur (fusibles 11, 12) | 40 A
7. | Calculateur ABS | 20 A
8. | Réserve
9. | Relais de la pompe à carburant, calculateur moteur (ECM), capteur de ratés d'allumage | 20 A
10. | Réchauffeur de carburant et capteur (moteur diesel) | 15 A
11. | Projecteur (feux de croisement) | 15 A
12. | Projecteur (feux de route) | 15 A
13. | Réserve
14. | Relais du compresseur de climatisation, pressostat trifonction | 10 A
15. | Relais du ventilateur TCI (COVEC-F / EGR) | 10 A
16. | Réserve
17. | Réserve
18. | Calculateur moteur (ECM - diesel) | 15 A
19. | Calculateur moteur (ECM - diesel) | 15 A
20. | Calculateur moteur (ECM - diesel), relais du réchauffeur d'air (diesel), électrovanne de recirculation des gaz d'échappement (diesel) | 15 A
21. | Éclairage, feux de position | 10 A
22. | Éclairage de la plaque d'immatriculation, feux de position | 10 A
23. | Bloc hydraulique ABS, relais ABS, relais EBD | 10 A
24. | Calculateur moteur (ECM - diesel), relais des projecteurs, relais du ventilateur de condenseur (essence / COVEC-F), électrovanne de recirculation des gaz d'échappement (COVEC-F) | 10 A
25. | Calculateur ABS | 10 A
26. | Calculateur du régulateur de vitesse | 10 A
27. | Essuie-vitre et lave-vitre avant | 15 A
28. | Commande des sièges électriques | 25 A
29. | Relais des prises 12 V | 20 A
30. | Climatisation (A/C), TCM, ETACM, prise de diagnostic (OBD), sirène, calculateur de l'antidémarrage | 10 A
31. | Plafonnier, liseuse, système audio, combiné d'instruments, éclaireur de porte avant | 15 A
ABS - Relais ABS
Start - Relais du démarreur
Fr wip - Relais de l'essuie-vitre avant
Acc socket - Relais de la prise accessoires (allume-cigare)
C / fan - Relais du ventilateur de condenseur (climatisation)
H / lp - Relais des projecteurs
Dans l'habitacle
Ce compartiment abrite deux boîtiers dédiés à la protection des circuits électriques du véhicule.
Boîte à fusibles
Il est situé derrière une trappe de protection sur le panneau latéral gauche (pour les véhicules à conduite à gauche) ou droit (pour les véhicules à conduite à droite), sous la planche de bord.

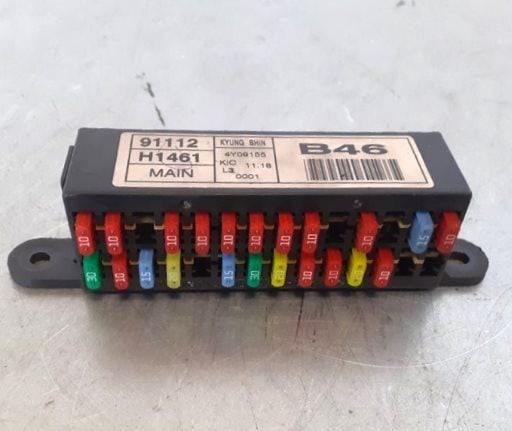

Vue d'ensemble.

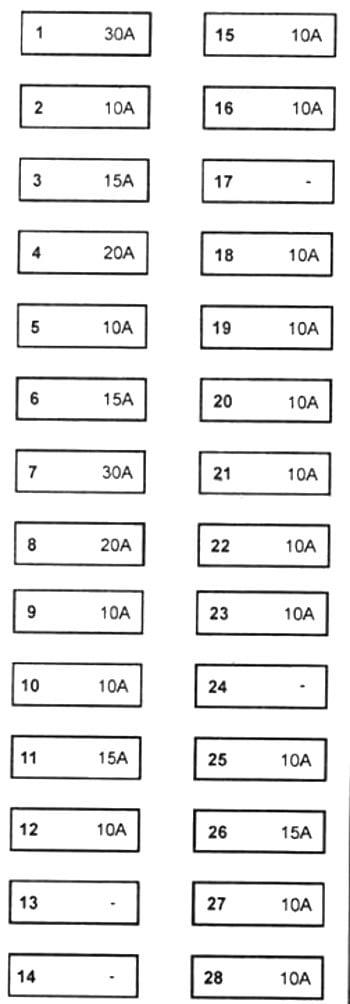

Schéma
N° | Affectation | Calibre
1. | Relais du groupe de chauffage | 30 A
2. | Relais de l'alarme antivol, commande des feux de détresse | 10 A
3. | Contacteur de la pédale de frein | 15 A
4. | Calculateurs TOD, EST | 20 A
5. | Réserve | 10 A
6. | Calculateur du toit ouvrant | 15 A
7. | Relais du pulseur d'air | 30 A
8. | Verrouillage centralisé des portes | 20 A
9. | Relais des feux antibrouillard arrière | 10 A
10. | Système audio, liseuse | 10 A
11. | Fusible de l'allume-cigare (Terracan), relais de la prise 12 V, prise accessoires (ACC) | 20 A
12. | Commande des rétroviseurs extérieurs électriques | 10 A
13. | Réserve
14. | Réserve
15. | Commande de la climatisation | 10 A
16. | Dégivrage des rétroviseurs extérieurs (gauche/droit) | 10 A
17. | Réserve
18. | TCM, calculateur moteur (COVEC-F), TCCS (TOD, EST), antidémarrage | 10 A
19. | Contacteur de feux de recul, rétroviseur intérieur électrochrome, sélecteur de vitesses | 10 A
20. | Commande des feux de détresse | 10 A
21. | Combiné d'instruments, ETACM, capteur de vitesse du véhicule, calculateur des feux de jour (DRL) | 10 A
22. | Coussins gonflables de sécurité (Airbags) | 10 A
23. | Témoin d'Airbag | 10 A
24. | Réserve
25. | Pulseur d'air & climatisation (A/C), ETACM, relais du chauffage | 10 A
26. | Sièges chauffants | 15 A
27. | Toit ouvrant, essuie-vitre et lave-vitre arrière, commande du régulateur de vitesse, relais d'intermittence de l'essuie-vitre arrière | 15 A
28. | Relais du démarreur, relais de l'alarme antivol | 10 A
Boîte à relais
Le boîtier de relais est implanté à proximité du boîtier principal, sous la planche de bord.

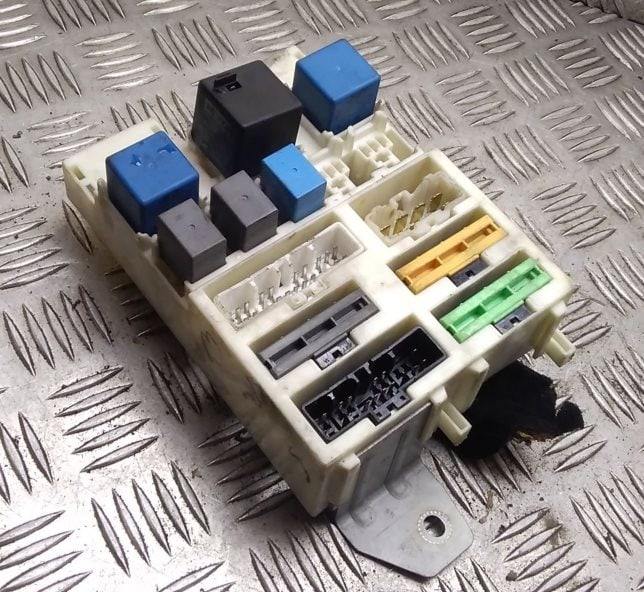

Vue d'ensemble.
Description :
M61 - Relais de dégivrage de la lunette arrière et des rétroviseurs ;
M62 - Centrale clignotante ;
M63 - Relais des lève-vitres électriques ;
M64 - Relais de condamnation des portes ;
M65 - Relais de décondamnation des portes ;
M66 - Relais des feux antibrouillard arrière.
