La Matrix est une microvoiture fabriquée par le constructeur coréen Hyundai. Elle est connue sous le nom de Lavita au Japon, en Corée du Sud et à Taïwan, Elantra Lavita en Australie et Inokom Matrix en Malaisie. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Hyundai Matrix (première génération ; code FC). Années de production : 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 et 2010.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Pompe à carburant » sont indiqués en gras.
Dans le compartiment moteur
Selon le type de moteur installé (diesel ou essence), il y a une ou deux unités.
Boîte à fusibles principale
Elle se trouve à côté de la batterie, sous le capot de protection.

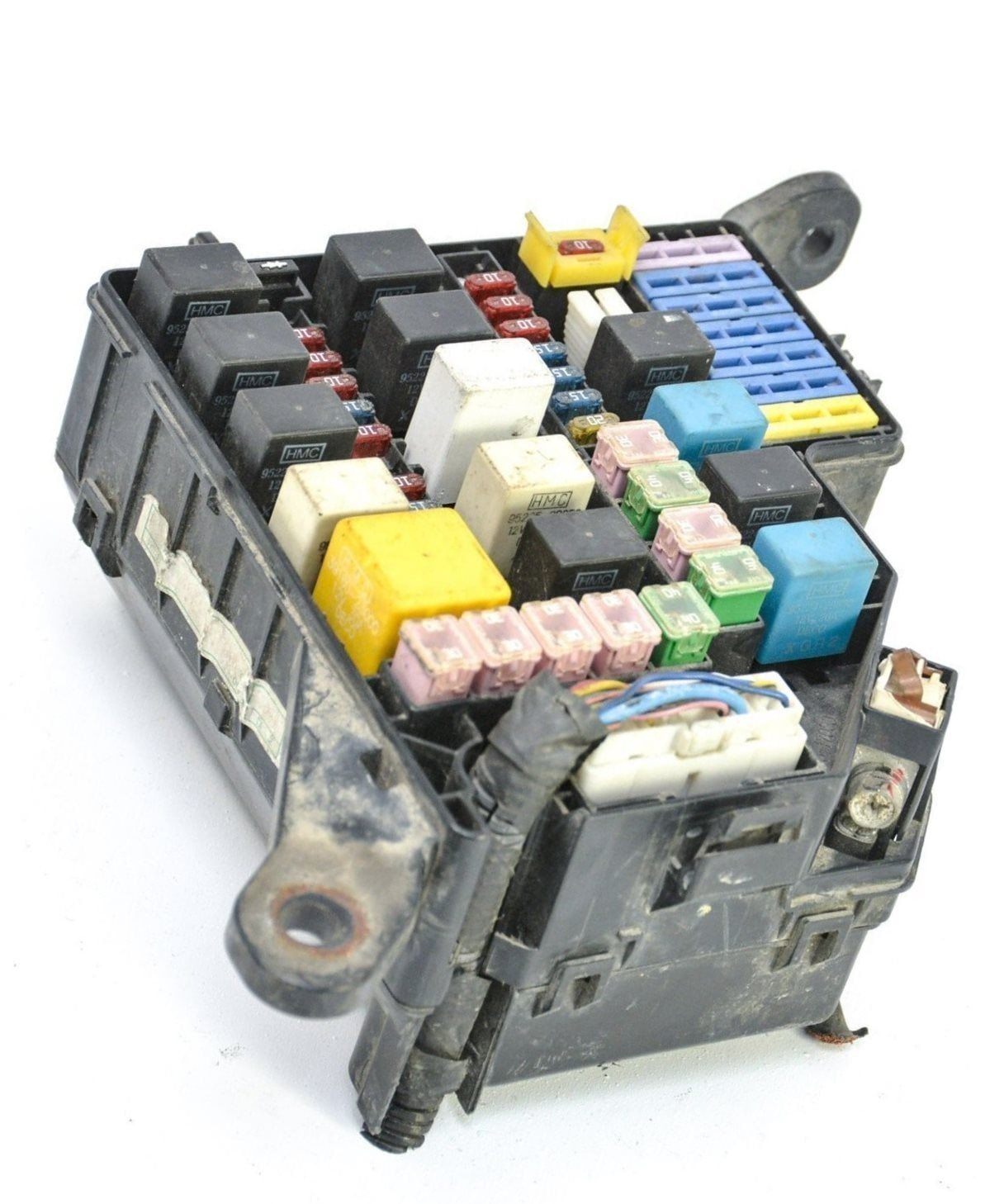

Vue générale.
Schéma
N° | Affectation | Ampères
1. | COND - Ventilateur du condensateur électrique | 30A
2. | ABS - ESP et système antiblocage ABS | 40A
3. | ABS - ESP et système antiblocage ABS | 40A
4. | P / WIN - Lève-vitres électriques | 30A
5. | BLR - Ventilateur de chauffage électrique | 40A
6. | ABS - Système antiblocage ABS | 10A
7. | INJ - Injecteurs, bobines d'allumage | 15A
8. | SNSR - Capteurs du système de gestion du moteur | 10A
9. | F / PUMP - Fusible de la pompe à carburant | 10A
10. | TAIL LH - Feu arrière gauche, éclairage de plaque d'immatriculation gauche | 10A
11. | TAIL RH - Feu arrière droit, éclairage de plaque d'immatriculation droit | 10A
12. | Diode d'activation du feu antibrouillard arrière
13. | BATT - Alternateur | 120A
14. | B + - Climatisation, lunette arrière chauffante, feux stop, verrouillage centralisé, système d'alarme antivol | 40A
15. | ECU - Calculateur moteur, alternateur, relais principal du système de commande du moteur | 30A
16. | IGN - Démarreur, contacteur d'allumage (serrure) | 40A
17. | RAD - Ventilateur électrique du radiateur | 30A
18. | TAIL - Feux arrière | 20A
19. | FR FOG - Phares antibrouillard | 15A
20. | H / LP LH - Phare gauche | 15A
21. | NDR RH - Phare droit | 15A
22. | ECU - Calculateur moteur, alternateur, relais principal du système de commande du moteur | 10A
23. | HORN - Signal sonore | 10A
24. | A / CON - Commande de climatisation | 10A
25. | DRL - Calculateur de feux de position | 15A
26. | ROOM LP - Autoradio, éclairage intérieur, éclairage du tableau de bord | 10A
R1. | MAIN - Relais principal
R2. | COND2 - Relais pour le ventilateur électrique du condenseur (basse vitesse)
R3. | F / P CHK - Relais de la pompe à carburant
R4. | RAD - Relais, ventilateur électrique du radiateur
R5. | H / LP - Relais des phares
R6. | HORN - Relais du klaxon
R7. | WIPER - Relais des essuie-glaces
R8. | R / W DIODE - Relais pour l'activation des diodes (pos. 12)
R9. | START - Relais du démarreur
R10. | A / CON - Relais pour la climatisation
R11. | TAIL - Relais pour les feux arrière
R12. | COND1 - Relais pour ventilateur électrique du condensateur (vitesse élevée)
R13. | FR FOG - Relais pour l'interrupteur du feu antibrouillard arrière
Bloc supplémentaire
Installé sur les modèles équipés d'un moteur diesel.
Description : GLOW PLUG ; PTC - Chauffage d'appoint
Dans l'habitacle
Situé en bas du tableau de bord.

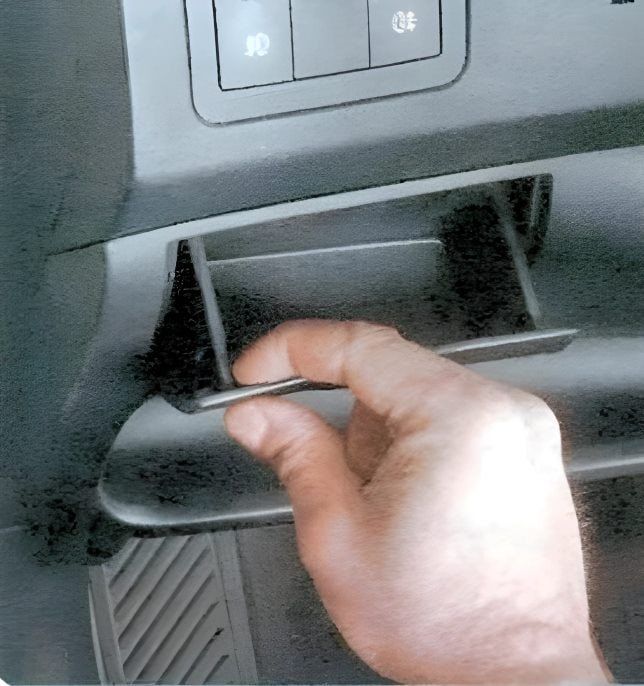

Retirez le capot de protection pour y accéder.
Schéma des relais
N° | Description
R1. | Réserve
R2. | Relais de verrouillage centralisé (déverrouillé)
R3. | Relais d'alarme
R4. | Réserve
R5. | Relais de verrouillage centralisé
R6. | Relais pour lève-vitres électriques
R7. | Relais antivol
R8. | Relais de sirène pour système d'alarme antivol
R9. | Relais pour lunette arrière chauffante
R10. | Relais de coupure des clignotants
R11. | Relais pour moteur de ventilateur de chauffage

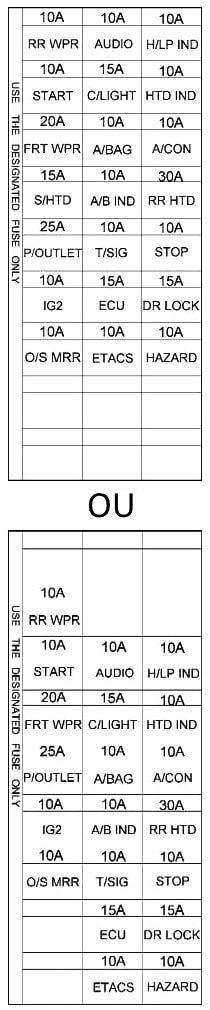

Schéma des fusibles
Code | Description | Ampères
RR HTD | Relais pour désembuage de la lunette arrière | 30A
STOP | Relais de feux stop, relais pour lève-vitres électriques | 10A
D / LOCK | Relais pour verrouillage des portes (déverrouillage), ETASM, relais de toit ouvrant | 15A
HAZARD | Relais d'alarme anti-effraction, relais d'alarme | 10A
AUDIO | Autoradio | 10A
C / LIGHT | Fusible allume-cigare Hyundai Matrix | 15A
A / B | Calculateur d'airbag | 10A
A / B IND | Témoin d'airbag | 10A
T / SIG | Interrupteur d'alarme, minuterie de ceinture de sécurité, tableau de bord, calculateur ABS, résistance d'excitation, entraînement de la pompe de lavage | 10A
ECU ECM | Capteur de vitesse du véhicule, TCM, bobine d'allumage | 15A
ETACS | Levier de sélection pour boîte de vitesses automatique | 10A
RRWPR | Moteur d'essuie-glace arrière, relais d'essuie-glace arrière | 10A
START | Relais de démarrage | 10A
FRTWPR | Relais d'essuie-glace, moteur de pompe de lave-glace, minuterie pour essuie-glace et dégivrage de lunette arrière | 20A
S / HTD | Interrupteur pour le chauffage du siège avant gauche (droit) | 15A
P / OUTLET | Prise à l'avant (à l'arrière) pour le raccordement d'appareils externes | 25A
IG2 | ETASM, relais de lève-vitre, relais d'essuie-glace arrière, relais de toit ouvrant, relais de phares, relais de chauffage et de ventilation | 10A
O / S MRR | Commutateur de rétroviseur extérieur, relais de feux antibrouillard arrière | 10A
Disposition générale
Disposition des appareils de commande électroniques.
1. | Calculateur électronique ABS
2. | Capteur de collision latérale, gauche - montant B
3. | Capteur de collision latérale, droit - montant B
4. | Sirène du système d'alarme antivol - cloison
5. | Avertisseur sonore / buzzer - derrière le boîtier à fusibles/relais dans le tableau de bord
6. | Batterie
7. | Connecteur de diagnostic (DLC) - sous le tableau de bord
8. | Module de commande de la lumière du jour - aile intérieure
9. | Calculateur électronique du moteur - tôle de protection inférieure
10. | Boîte à fusibles/relais, compartiment moteur 1
11. | Boîte à fusibles/relais, compartiment moteur 2 (diesel)
12. | Boîte à fusibles/relais, compartiment moteur W (diesel)
13. | Boîte à fusibles/relais, tableau de bord
14. | Résistance du moteur du ventilateur de chauffage - à côté du moteur du ventilateur de chauffage
15. | Klaxon (haut)
16. | Klaxon (bas)
17. | Interrupteur d'arrêt du carburant à inertie - derrière la batterie
18. | Boîtier de commande de l'antidémarrage - derrière le boîtier à fusibles/relais dans le tableau de bord
19. | Boîtier de commande multifonction - derrière le boîtier à fusibles/relais du tableau de bord - Antivol, verrouillage centralisé, lunette arrière chauffante, buzzer de clé de contact, éclairage intérieur/extinction différée, système d'alerte de ceinture, essuie-glaces/lave-glaces
20. | Relais du moteur du toit ouvrant - pavillon
21. | Boîtier électronique SRS - sous la console centrale
22. | Boîtier électronique de la boîte de vitesses - boîte automatique - derrière le tableau de bord, à gauche
23. | Relais de l'essuie-glace arrière - coffre gauche
