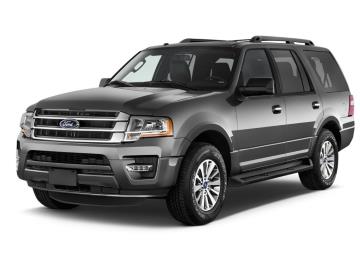

Le Ford Expedition est un SUV pleine grandeur produit depuis 1996. Dans la gamme de modèles, il a remplacé le modèle Bronco et a pris une place entre les plus petits Explorer et Excursion (en 2005, il a remplacé ce dernier et est ainsi devenu le plus grand SUV de l'entreprise). Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford Expedition mk3 (troisième génération ; plate-forme T1 ; marques de carrosserie U324 / U354 / U3242 / U3542) 2006, 2007, 2008, 2009, 2009, 2010, 2010, 2011, 2012, 2012, 2013, 2014, 2014, 2015, 2016, 2017 années modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

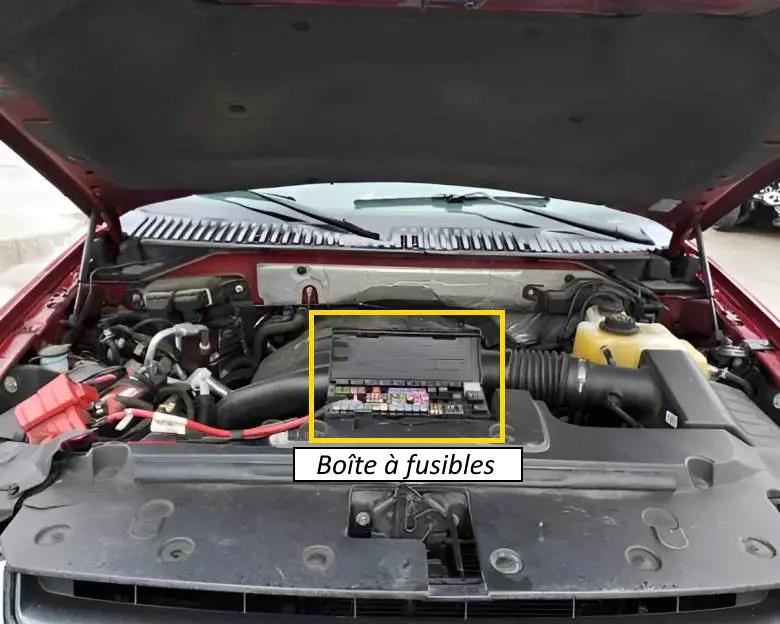

Le boîtier à fusibles se trouve derrière le couvercle de protection au centre du compartiment moteur et est disponible en deux types selon l'année de fabrication du véhicule.
Type 1
Vue générale.

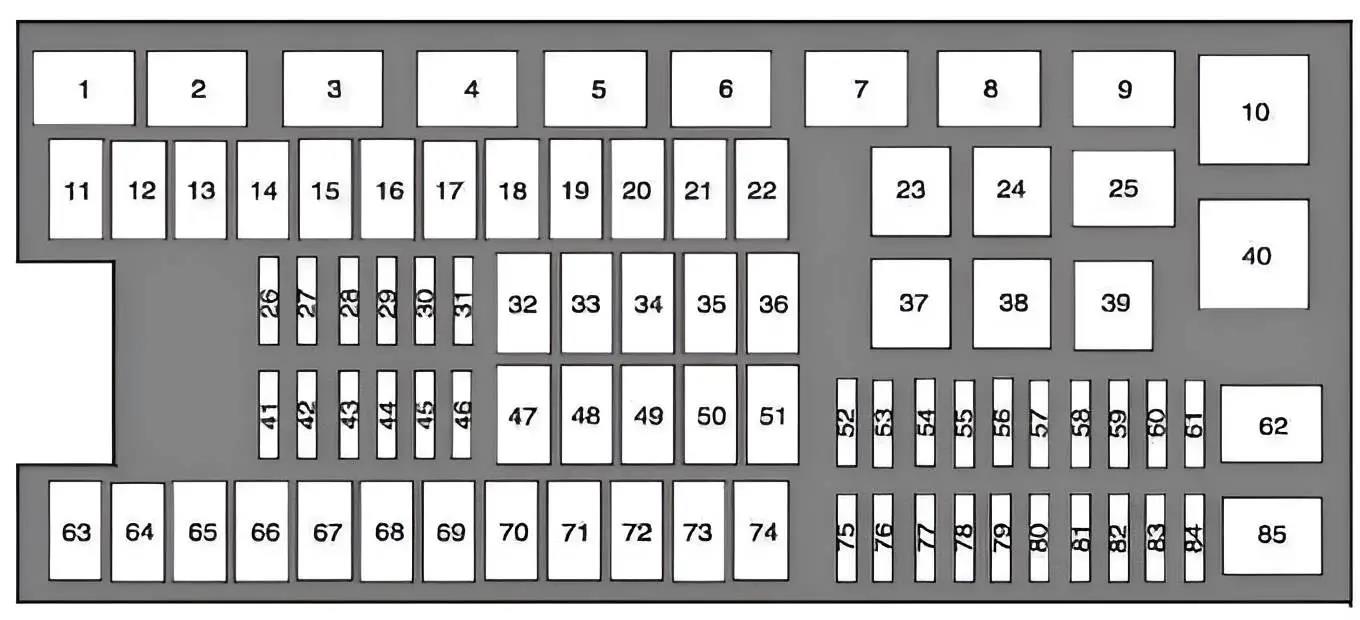

Schéma
N° | Affectation des fusibles et relais | Ampères
1. | Relais du lave-glace arrière
2. | Relais du démarreur
3. | Relais du moteur de soufflerie
4. | Relais de l'essuie-glace arrière
5. | Relais de la pompe à essence Ford Expedition MK3
6. | Relais du ventilateur de refroidissement
7. | Relais de chauffage de la lunette arrière et des rétroviseurs
8. | Ventilateur de refroidissement
9. | Relais de démarrage
10. | Relais de la boîte de distribution.
11. | Repose-pieds, sièges chauffants | 40A
12. | Relais de démarreur | 40A
13. | Relais de démarreur | 30A
14. | Ventilateur de refroidissement | 50A
15. | Réserve
16. | Ventilateur de refroidissement électronique | 50A
17. | Réserve
18. | Frein de remorque | 30A
19. | Prise de courant (console) | 20A
20. | Module 4x4 HAT 2 | 20A
21. | Module d'attelage de remorque | | 30A
22. | Siège passager électrique | 30A
23. | Relais d'embrayage de climatisation
24. | Relais pour feu de position de remorque
25. | Réserve
26. | Capteur ALT | 10A
27. | Module 4x4 HAT 1 | 20A
28. | Relais pour lampe de contrôle de remorque | 25A
29. | Bobine magnétique intégrée en bout de roue | 10A
30. | Relais d'embrayage de climatisation | 10A
31. | Feux de recul de la remorque | 15A
32. | Relais de moteur de ventilateur | 40A
33. | Prise AC 110V | 40A
34. | Moteur auxiliaire de soufflerie | 30A
35. | Relais du module de commande de la boîte de vitesses | 30A
36. | Hayon électrique | 30A
37. | Réserve
38. | Réserve arrière
39. | Relais de feux de recul de la remorque
40. | Relais de ventilateur électronique #2
41. | Module de commande de boîte de vitesses Récupération de courant | 10A
42. | Relais de démarrage | 5A
43. | Interrupteur marche/arrêt des freins | 10A
44. | Relais de pompe à essence | 20A
45. | Réserve | 10A
46. | Pompe lave-glace avant/arrière | 15A
47. | Moteur d'essuie-glace arrière | 30A
48. | Module d'attelage de remorque | 40A
49. | Réserve
50. | Relais pour moteur d'essuie-glace avant | 30A
51. | Relais pour lunette arrière chauffante et rétroviseurs | 40A
52. | Système antiblocage ABS | 10A
53. | Module de commande de la boîte de vitesses ISP | 5A
54. | Direction assistée | 5A
55. | Réserve
56. | Panneau de sécurité de la cabine Alimentation électrique R / S | 30A
57. | Moteur de ventilateur | 5A
58. | Réserve
59. | Rétroviseurs extérieurs chauffants | 15A
60. | Réserve
61. | Réserve
62. | Réserve
63. | Ventilateur de refroidissement électronique | 25A
64. | Toit ouvrant | 30A
65. | Réserve (pièce de rechange) | 20A
66. | Prise supplémentaire (à l'arrière de la console centrale) | 20A
67. | Sièges de la première rangée avec climatisation | 40A
68. | Valves ABS (système de freinage antiblocage) | 30A
69. | Pompe ABS du système antiblocage | 60A
70. | Siège rabattable électriquement de la troisième rangée | 30A
71. | Ford Expedition allume-cigare | 20A
72. | Prise supplémentaire (arrière) | 20A
73. | Module de climatisation siège arrière | 20A
74. | Siège conducteur électrique | 30A
75. | Courant du véhicule 1 Module de commande de la boîte de vitesses | 25A
76. | Courant du véhicule 2 Module de commande de la boîte de vitesses | 20A
77. | Courant véhicule 4 bobines d'allumage | 20A
78. | Réserve
79. | Puissance véhicule 3 module de commande de boîte de vitesses | 15A
80. | Réserve
81. | Réserve
82. | Capteur de pluie | 5A
83. | Réserve
84. | Réserve
85. | Relais moteur d'essuie-glace

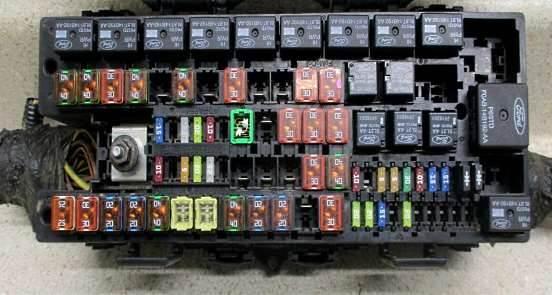

Type 2
Exemple d'accès.
Plan
N° | Description des fusibles et relais | Ampères
1. | Relais de ventilateur
2. | Réserve
3. | Relais de chauffage de la lunette arrière
4. | Troisième rangée de sièges (côté conducteur) | 30A
5. | Prise de remorque (frein électrique) | 40A
6. | ABS (soupapes) | 60A
7. | Rétroviseur
8. | Sièges chauffants | 40A
9. | ABS (pompe) | 60A
10. | Prise de courant dans la console arrière | 20A
11. | Ventilateur supplémentaire | 30A
12. | Prise de remorque (feux de position) | 25A
13. | Prise pour attelage de remorque (charge de la batterie) | 30A
14. | Réserve
15. | Réserve
16. | Relais d'attelage pour la climatisation
17. | Réserve
18. | Relais de pompe à essence
19. | Relais de réserve
20. | Relais de l'attelage de remorque (clignotant gauche)
21. | Relais d'attelage de remorque (clignotant droit)
22. | Relais de réserve
23. | Rétroviseurs extérieurs chauffants | 15A
24. | Moteur de ventilateur | 40A
25. | Réserve
26. | Réserve
27. | Hayon à commande électrique | 30A
28. | Chauffage de la lunette arrière. Rétroviseurs chauffés | 40A
29. | Siège passager | 30A
30. | Couplage A / C | 10A
31. | Feu stop | 15A
32. | Pompe à carburant (fusible pompe à essence) | 20A
33. | Feux de recul | 20A
34. | Attelage de remorque (feux stop / indicateurs de direction) | 25A
35. | Module 4×4 | 20A
36. | Module de commande de la chaîne cinématique (PCM) maintient la puissance, ventilation des bidons | 10A
37. | Transmission B + | 15A
38. | Troisième rangée de sièges (côté passager) | 30A
39. | Pompe de suspension pneumatique | 50A
40. | Moteur de démarreur | 30A
41. | Prise IP / console | 20A
42. | Réserve
43. | Moteur modulaire 4×4 | 20A
44. | Réserve
45. | Siège du conducteur | 30A
46. | Pneu de démarrage | 40A
47. | Suspension pneumatique Bobines magnétiques | 30A
48. | Réserve
49. | Essuie-glace/lave-glace avant | 30A
50. | PCM Bus | 30A
51. | Prise de charge | 20A
52. | Fusible allume-cigare | 20A
53. | Relais de suspension pneumatique
54. | Relais de démarreur
55. | Relais de l'attelage de remorque (feux de position)
56. | Relais de l'attelage (charge de la batterie)
57. | Relais de démarrage
58. | Réserve
59. | Relais PCM
60. | Diode de démarrage à touche unique
61. | Diode de l'embrayage de climatisation
62. | Diode de la pompe à carburant
63. | Connecteur pour l'attelage de remorque (feux de recul) | 15A
64. | Réserve
65. | Suspension pneumatique | 10A
66. | Réserve
67. | Bobine de ventilateur | 10A
68. | Réserve
69. | Tableau de fusibles habitacle Run / Start | 30A
70. | PCM (capteurs) EFC, bobine d'embrayage de la climatisation | 20A
71. | Bobine de carburant, ISP-R | 5A
72. | PCM (bobines d'allumage) | 20A
73. | Boîte de vitesses | 5A
74. | PCM (capteurs) HE GO / CMS, MAFS, EVMV, CMCV, interrupteur de vitesse, boîte à double embrayage | 20A
75. | Bobine magnétique avec enjoliveurs intégrés (IWE) 4×4 | 5A
76. | PCM VPWR | 20A
77. | Système ABS, PCV chauffé | 10A
A l'intérieur de la voiture

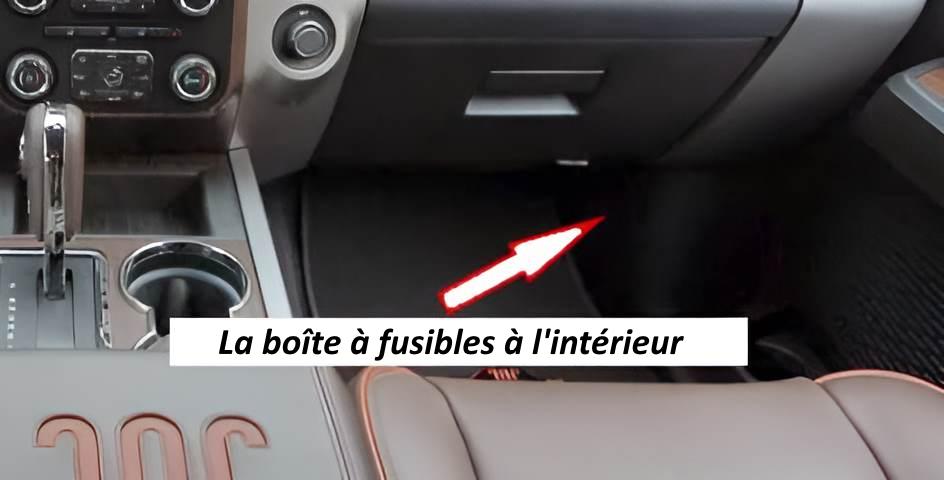

En bas, côté passager, près de la porte, derrière le revêtement.
Exemple d'accès.

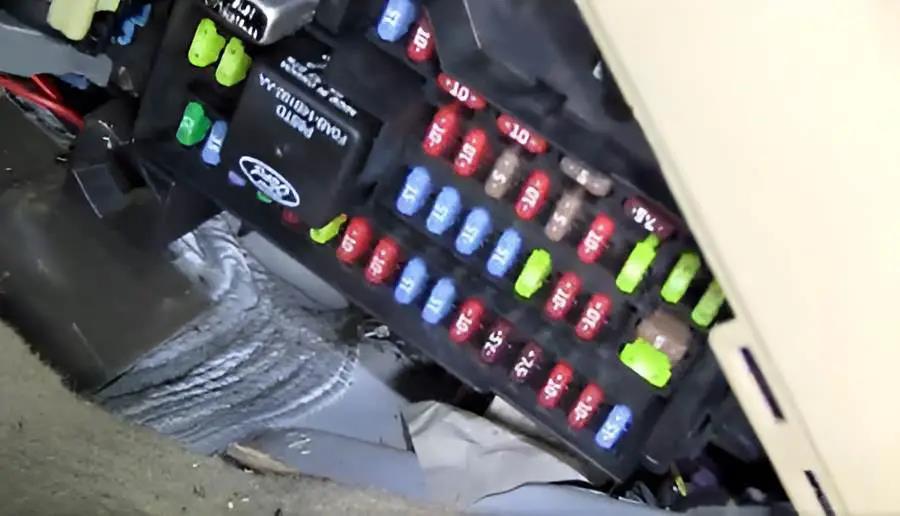

Vue générale de la boîte à fusibles dans l'habitacle.

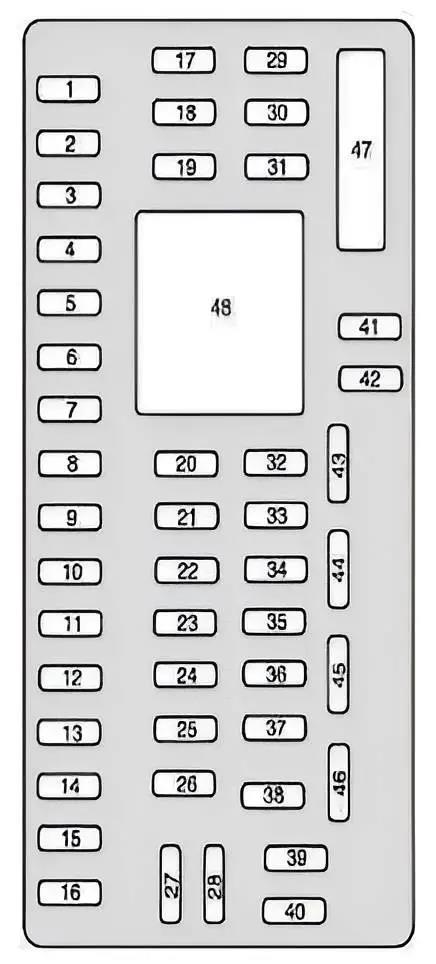

Type 1
Ford Expedition 3 année-modèle 2014-2017.
Schéma
N° | Affectation des fusibles | Ampères
1. | Lève-vitre du conducteur | 30A
2. | Commande de siège arrière, module de passerelle multimédia | 15A
3. | Lève-vitre passager | 30A
4. | Phares | 10A
5. | Amplificateur audio | 20A
6. | Régulation électronique de la température à l'arrière | 5A
7. | Rétroviseur électrique, interrupteur de réglage du siège conducteur | 7,5A
8. | Réserve
9. | SYNCHRONISATION, hayon mécanique | 10A
10. | Relais de démarrage auxiliaire | 10A
11. | Accès passif/module de démarrage | 10A
12. | Éclairage intérieur | 15A
13. | Feux de virage à droite et feux stop | 15A
14. | Feux de virage et de freinage gauche | 15A
15. | Feux de recul, feux stop centraux / rétroviseurs EC | 15A
16. | Feux de croisement avant droit | 10A
17. | Feux de croisement avant gauche | 10A
18. | LED pour verrouillage du frein / bouton de démarrage / éclairage du clavier, siège rabattable électriquement de la troisième rangée, entrée tactile passive de démarrage | 10A
19. | Réserve
20. | Relais de verrouillage/déverrouillage | 20A
21. | Réserve
22. | Avertisseur sonore | 20A
23. | Module de commande au volant, tableau de bord | 15A
24. | Pédales réglables / colonne réglable, liaison de données | 15A
25. | Couvercle de coffre rabattable, moteur électrique de déverrouillage du hayon | 15A
26. | Interrupteur d'aide au démarrage | 5A
27. | Entrée passive/module de démarrage | 20A
28. | Contacteur d'allumage, interrupteur à clé | 15A
29. | Radio, système GPS | 20A
30. | Feux de position avant | 15A
31. | Frein de remorque (marche/arrêt) | 5A
32. | Buse d'aération, moteur de la vitre du conducteur, onduleur. | 15A
33. | Module de suspension CCD | 10A
34. | Aide au stationnement arrière, caméra de recul, sièges chauffants | 10A
35. | Module de climatisation, commutateur O/D | 5A
36. | Réserve
37. | Module 4X4 | 10A
38. | Rétroviseur, toit ouvrant, DVD, radio AM/FM | 10A
39. | Feux de route avant gauche et droit | 15A
40. | Feux de recul / feux arrière | 10A
41. | Module du système de retenue | 7,5A
42. | Réserve
43. | Réserve
44. | Réserve
45. | Réserve | 5A
46. | Commande de climatisation | 10A
47. | Feux antibrouillard | 15A
48. | Interrupteur de vitre passager et arrière | 30A
49. | Relais de lève-vitre

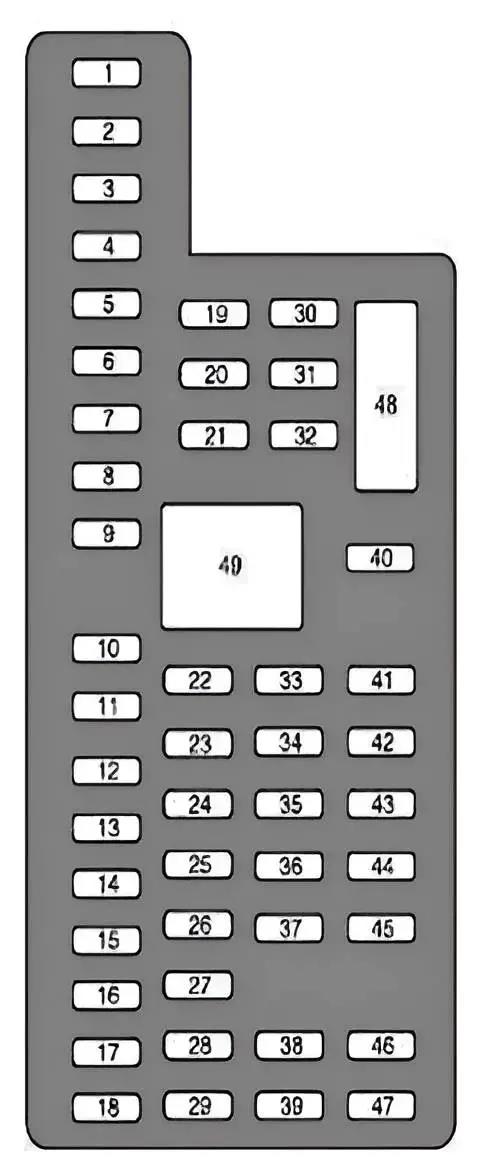

Type 2
Modèles 2006 - 2014.
Schéma
N° | Affectation | Ampères
1. | Lève-vitre côté conducteur | 30A
2. | Module de mémoire côté conducteur | 15A
3. | Commandes audio des sièges arrière, radio satellite, SYNC® | 15A
4. | Mode veille | 30A
5. | Éclairage du clavier, activation des sièges de la 3e rangée, Brake Shift Interlock (BSI), Intelligent Logic Panel avec fusibles | 10A
6. | Clignotants | 20A
7. | Phare pour feux de croisement (gauche) | 10A
8. | Phare pour feux de croisement (droite) | 10A
9. | Éclairage intérieur | 15A
10. | Éclairage du tableau de bord | 15A
11. | Réserve | 10A
12. | Interrupteur pour rétroviseurs électriques, interrupteur pour la mémoire du siège conducteur | 7,5A
13. | Réserve | 5A
14. | Module de porte de coffre à commande électrique | 10A
15. | Climatisation, Global Positioning Satellite Module GPS | 10A
16. | Réserve | 15A
17. | Serrures de porte, déverrouillage de porte | 20A
18. | Sièges chauffants de la deuxième rangée | 20A
19. | Essuie-glace arrière | 25A
20. | Pédales réglables, connexion de données | 15A
21. | Feux antibrouillard | 15A
22. | Feux de position | 15A
23. | Feux de route | 15A
24. | Avertisseur sonore | 20A
25. | Éclairage intérieur : boîte à gants et visière | 10A
26. | Combinaison tableau de bord | 10A
27. | Interrupteur d'allumage | 20A
28. | Radio | 5A
29. | Combinaison tableau de bord | 5A
30. | Réserve | 5A
31. | Réserve | 10A
32. | Module d'airbag | 10A
33. | Réserve | 10A
34. | Rétroviseur | 5A
35. | Aide au stationnement arrière, système 4x4, caméra de recul, 2e rangée de sièges chauffants | 10A
36. | Système antivol passif | 5A
37. | Climatisation automatique | 10A
38. | Caisson de basses | 20A
39. | Radio | 20A
40. | Navigation électrique | 20A
41. | Lève-vitres électriques, système de ventilation toit ouvrant, rétroviseur anti-éblouissement automatique, prise 110 V | 15A
42. | Réserve | 10A
43. | Essuie-glace arrière, capteur de pluie | 10A
44. | Bobine de relais de charge de la batterie de la remorque | 10A
45. | Essuie-glace avant | 5A
46. | Climatisation, commande de relais auxiliaire | 7,5A
47. | Lève-vitres électriques, toit ouvrant | 30A
48. | Relais de temporisation auxiliaire
