Fusibles et relais Ford Edge (U387), 2006 - 2015

Le Edge, qui se situe entre le Kuga et l'Explorer dans la gamme de modèles de Ford, a été lancé sur le marché américain en 2006. Fin 2013, il a été mis à jour, puis ce crossover est officiellement apparu sur le marché européen. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford Edge (première génération ; marque de carrosserie U387 ; plate-forme CD3) 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2013, 2014, 2015 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

À l'intérieur du véhicule

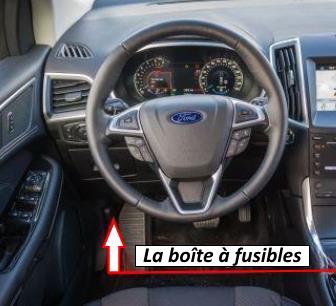

Situé en bas du tableau de bord, côté conducteur.

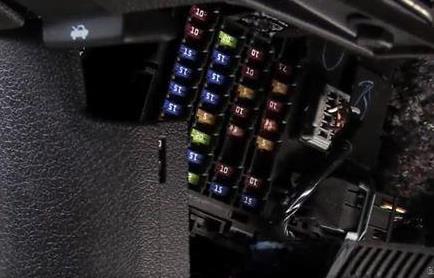

Exemple d'accès - couvercle de la boîte à fusibles retiré.

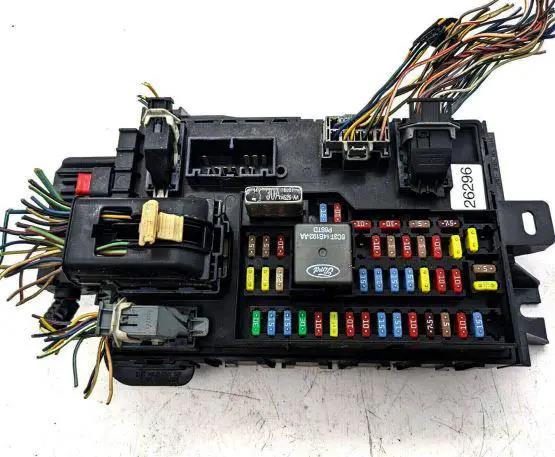

Vue générale.

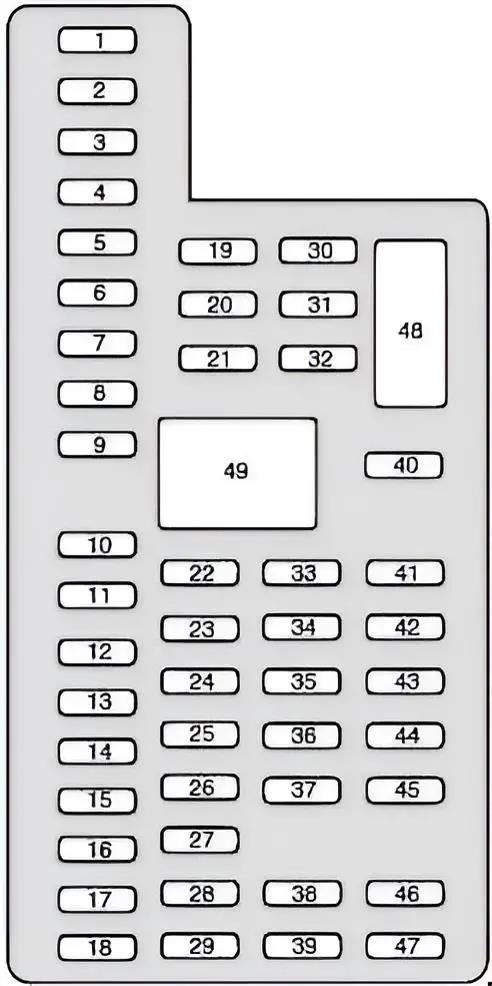

Schéma

No | Affectation | Ampères
1. | Fenêtre du conducteur avant smart | 30A
2. | Fenêtre de rechange | 15A
3. | réserve | 30A
4. | Relais pour feux allumés Besoin | 10A
5. | réserve | 20A
6. | Module de fréquence radio | 5A
7. | Commutateur électrique pour la position du rétroviseur, commutateur pour siège à mémoire, siège conducteur | 7,5A
8. | réserve | 10A
9. | Hayon à commande électrique | 10A
10. | Relais de mode de fonctionnement/d'alimentation de l'équipement supplémentaire | 10A
11. | Tableau de bord, afficheur de toit | 10A
12. | Éclairage intérieur, éclairage des marchepieds, éclairage | 15A
13. | Clignotants droits | 15A
14. | Clignotants gauches | 15A
15. | Feux de recul, feux stop, feux stop supérieurs | 15A
16. | Phare de croisement (droit) | 10A
17. | Phare pour feu de croisement (gauche) | 10A
18. | Éclairage du clavier, verrouillage du changement de vitesse, témoin d'activation du bouton de démarrage, système antivol passif, activation du module de commande du groupe motopropulseur, alimentation électrique pour la deuxième rangée | 10A
19. | Amplificateur (Sony) | 20A
20. | Relais de verrouillage/déverrouillage - pour les véhicules sans clé Smart Access | 20A
21. | Clé de rechange | 10A
22. | Relais d'avertisseur sonore | 20A
23. | Module de commande au volant, Intelligent Access, interrupteur de phares | 15A
24. | Diagnostic embarqué | 15A
25. | Mécanisme d'ouverture du hayon | 15A
26. | Module GPS (système de positionnement global) | 5A
27. | Clé d'accès intelligente | 20A
28. | Contacteur d'allumage (sans système d'accès intelligent), antidémarrage, bouton de démarrage du moteur (avec système d'accès intelligent) | 15A
29. | Radio, affichage d'informations multifonctions, habillage électronique, module SYNC | 20A
30. | Feux de stationnement avant, feux de stationnement supplémentaires | 15A
31. | réserve | 5A
32. | Éclairage de l'interrupteur de serrure, toit ouvrant transparent, vitres électriques (porte conducteur), boussole/rétroviseur avec antiéblouissement automatique | 15A
33. | réserve | 10A
34e | Système de surveillance de l'espace arrière, caméra de recul, détecteur d'angle mort | 10A
35. | Afficheur tête haute, correction de l'inclinaison des phares | 5A
36. | réserve | 10A
37. | Système de climatisation (moteurs 3.5L/3.7) | 10A
38. | réserve | 10A
39. | Feux de route | 15A
40. | Feux de position arrière, éclairage de la plaque d'immatriculation | 10A
41. | Capteur de classification des occupants, module de commande du système d'airbags et de prétensionneurs de ceinture de sécurité | 7,5A
42. | Interrupteur d'aide au démarrage en côte (moteur 2.0L) | 5A
43. | réserve | 10A
44. | réserve | 10A
45. | réserve | 5A
46. | Commande de climatisation | 10A
47. | Rétroviseur avec clignotants | 15A
48. | Disjoncteur Lève-vitres électriques | 30A
4. | Relais de temporisation d'arrêt pour l'équipement supplémentaire

Dans le compartiment moteur

La boîte à fusibles et à relais se trouve sur le côté gauche du capot, à proximité de la batterie.

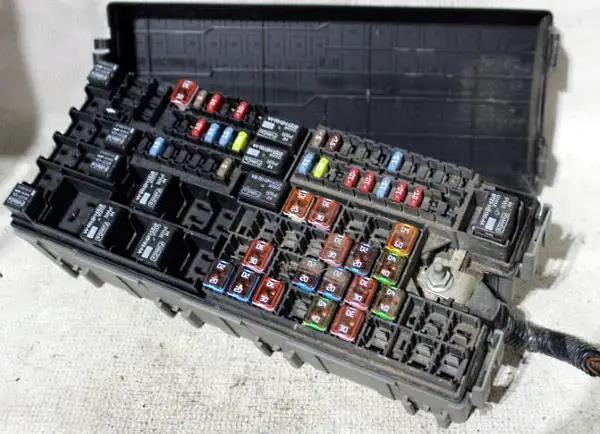

Exemple de réalisation.

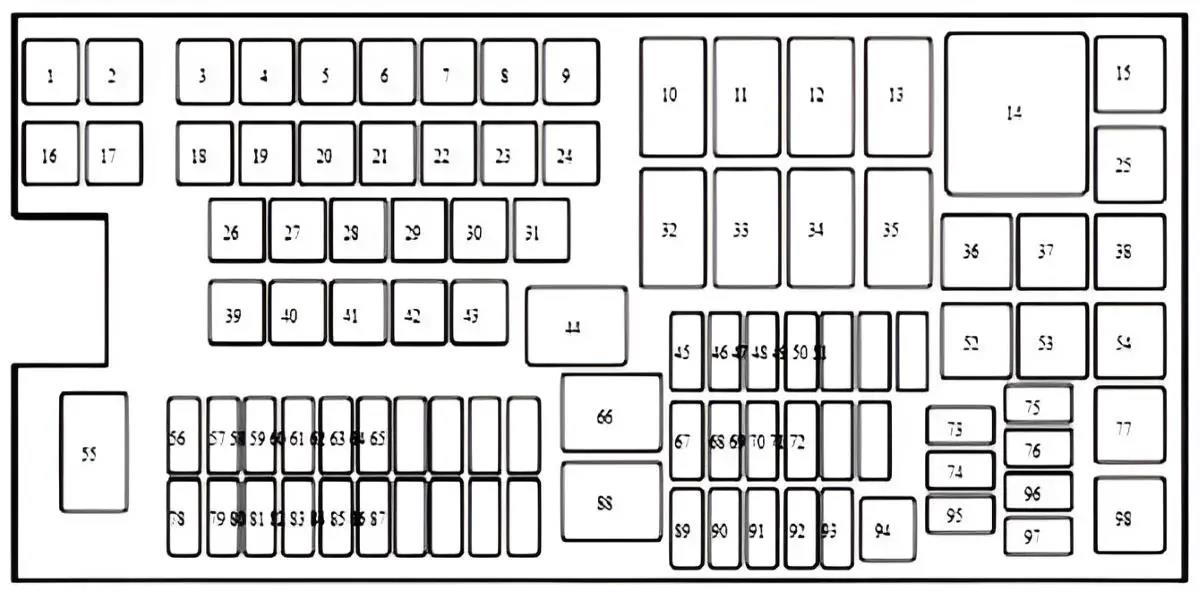

Schéma

N° | Affectation des fusibles | Ampères
1. | Vide
2. | Vide
3. | Vide
4. | Essuie-glace de pare-brise | 30A
5. | Pompe du système d'antiblocage des roues (ABS) | 40A
6. | Vide
7. | Hayon à commande électrique | 30A
8. | Toit ouvrant transparent | 20A
9. | Prise 2 (à l'arrière de la console) | 20A
10. | Vide
11. | Relais pour dégivrage de la lunette arrière et rétroviseurs chauffants
12. | Vide
13. | Relais de démarreur
14. | Vide
15. | Relais de pompe à essence
16. | Vide
17. | Vide
18. | Moteur du ventilateur de la climatisation avant | 40A
19. | Démarreur | 30A
20. | Prise 1 (console avant) | 20A
21. | Prise de courant (coffre à bagages) | 20A
22. | Vide
23. | Siège du conducteur | 30A
24. | Vide
25. | Vide
26. | Dégivrage de la lunette arrière | 40A
27. | Prise de courant dans l'habitacle avant ou fusible pour l'allume-cigare | 20A
28. | Sièges climatisés | 30A
29. | Vide
30. | Vide
31. | Vide
32. | Vide
33. | Vide
34. | Relais du circuit du moteur du ventilateur de la climatisation
35. | Vide
36. | Relais de déverrouillage des sièges de la rangée arrière
37. | Relais clignotant droit / feu stop de remorque
38. | Vide
39. | Ventilateur de refroidissement (pour les véhicules avec attelage de remorque) 60A ou ventilateur de refroidissement (pour les véhicules sans attelage de remorque) 40A
40. | Ventilateur de refroidissement (uniquement pour les véhicules avec attelage de remorque) | 40A
41. | Vide
42. | Siège passager | 30A
43. | Valves du système de freinage antiblocage (ABS) | 25A
44. | Relais de lave-glace arrière
45. | Capteur de pluie | 5A
46. | Vide
47. | Vide
48. | Vide
49. | Vide
50. | Rétroviseur chauffant | 15A
51. | Vide
52. | Relais de feux stop
53. | Relais clignotant gauche/feux stop de remorque
54. | Vide
55. | Relais d'essuie-glace
56. | Module de commande de la boîte de vitesses (moteur 2.0L) | 15A
57. | Phare gauche avec lampe à décharge haute pression | 20A
58. | Capteur de l'alternateur | 10A
59. | Interrupteur marche/arrêt du frein | 10A
60. | Feux de stop | 15A
61. | Déverrouillage du siège arrière | 10A
62. | Interrupteur de climatisation | 10A
63. | Relais clignotants/feux stop pour remorque | 15A
64. | Moteur d'essuie-glace arrière | 20A
65. | Pompe à essence | 15A
66. | Relais module de commande du groupe motopropulseur
67. | Alimentation électrique du véhicule 2 | 20A
68. | Alimentation électrique pour véhicule 4 | 15A
69. | Alimentation électrique pour véhicule 1 (moteurs 3,5/3,7L) Alimentation électrique pour véhicule 1 (moteurs 2,0L) | 15A
70. | Relais de climatisation, alimentation du véhicule 3, module du système 4x4 (moteurs 3,5/3,7L), obturateur positif (moteur 2,0L) | 10A
71. | Vide
72. | Vide
73. | Vide
74. | Vide
75. | Lampe d'éclairage Interrupteur de climatisation (moteurs 3,5/3,7L)
76. | Vide
77. | Relais pour feux de position de remorque
78. | Phare droit avec lampe à décharge haute pression | 20A
79. | Régulateur de vitesse adaptatif | 5A
80. | Vide
81. | Vide
82. | Lave-glace arrière | 15A
83. | Vide
84. | Feux de position de la remorque | 20A
85. | Vide
86. | Relais module de commande du groupe motopropulseur, alimentation en courant continu (moteurs 3,5/3,7 litres) | 7,5A
87. | Relais de démarrage | 5A
88. | Relais de démarrage | 5A
89. | Vide
90. | Moteurs de correction d'assiette des phares (Chine uniquement) Relais module de commande du groupe motopropulseur, module de commande de la transmission (moteur 2.0L)
91. | Régulateur de vitesse adaptatif (moteurs 3.5/3.7L) Chauffage de l'huile de transmission pour boîte automatique (moteur 2.0L) | 10A
92. | Module de régulateur de force de freinage ABS | 10A
93. | Ventilateur de lunette arrière/relais de moteur de chauffage | 5A
94. | Panneau de fusibles de l'habitacle Fonctionnement/Démarrage | 30A
95. | Vide
96. | Diode magnétique de purge de l'adsorbeur (moteur 2.0L)
97. | Diode de chauffage de l'huile de transmission pour boîte automatique (moteur 2.0L)
98. | Relais de commutation de climatisation
