Le Ford Ecosport est un crossover compact construit sur la même plateforme que la Fiesta. Il est possible de se souvenir du modèle Fusion créé sur sa base, très populaire en son temps et qui se distinguait par un atterrissage élevé et pas mal en termes de capacité intérieure avec des dimensions compactes. La voiture n'a donc pas été créée sur un terrain vide, et son succès lui a été assuré par l'histoire réussie de ses prédécesseurs. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford EcoSport (deuxième génération ; désignation interne B515 ; plate-forme B2E) 2012, 2013, 2014, 2015, 2016, 2017, 2017, 2018, 2019 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
À l'intérieur du véhicule

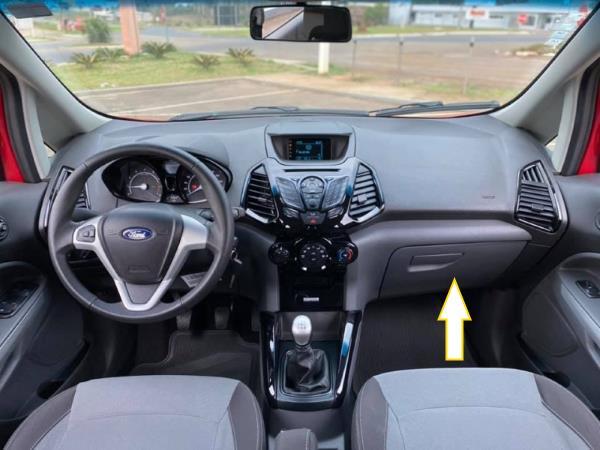

La boîte à fusibles se trouve derrière la boîte à gants.

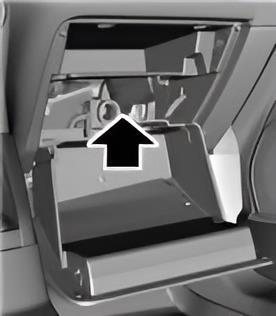

Accès : 1. ouvrir la boîte à gants et en retirer le contenu. 2. enlever les quatre vis, puis retirer la tablette. 3. détachez le revêtement latéral. 4. retirer la boîte à gants.
Vue générale.

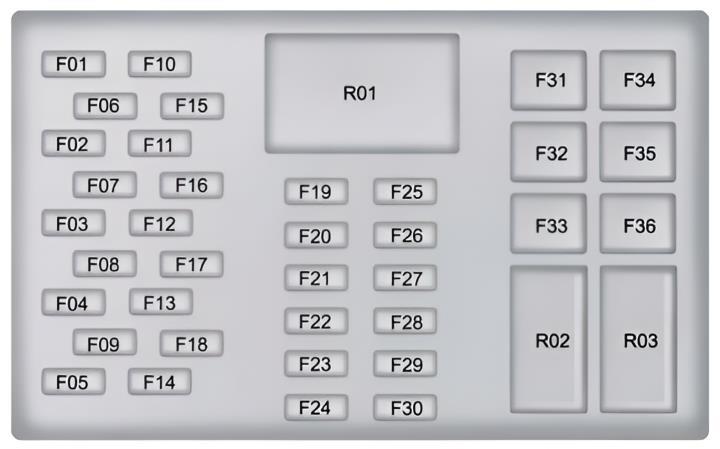

Schéma
No | Affectation des fusibles | Ampères
F1. | Couplage du compresseur de climatisation. Module de capteur de pluie. Rétroviseur intérieur avec antiéblouissement automatique | 7,5A
F2. | Feux de stop | 10A
F3. | Feux de recul | 7,5A
F4. | Correction de l'inclinaison des phares | 7,5A
F5. | Essuie-glace de pare-brise | 20A
F6. | Essuie-glace arrière | 15A
F7. | Pompe du lave-glace. Pompe du lave-glace arrière | 15A
F8. | Siège conducteur chauffant | 15A
F9. | Siège passager chauffé | 15A
F10. | Contacteur d'allumage (interrupteur) Bouton-poussoir d'allumage. Relais pour le contrôle d'accès sans clé | 15A
F11. | Tableau de bord | 15A
F12. | Connecteur de données | 15A
F13. | Système de climatisation - climatisation à commande manuelle. Climatisation automatique électronique. Détecteurs d'alarme. Récepteur de télécommande pour l'accès sans clé. Panneau de commande de l'unité audio. Réinitialisation du module d'interface des commandes avant | 7,5A
F14. | Système audio. Module SYNC. GPS | 15A
F15. | Rétroviseurs extérieurs rabattables électriquement. Lève-vitres avant | 30A
F16. | Accès sans clé avec télécommande | 20A
F17. | Accès sans clé avec télécommande | 20A
F18. | Vide
F19. | Tableau de bord | 7,5A
F20. | Vide
F21. | Témoin de désactivation de l'airbag passager | 3A
F22. | Rétroviseurs extérieurs chauffants | 7,5A
F23. | Vide
F24. | Vide
F25. | Module de commande de climatisation. Ventilateur d'aération électrique. Phares anti-brouillard. Chauffage du bloc-cylindres | 7,5A
F26. | Module de commande d'airbag | 3A
F27. | Bouton de commande d'aide au stationnement. Module de commande des systèmes de carrosserie. Système antivol passif. Système antiblocage ABS Contacteur (interrupteur) / tableau de bord Direction assistée électrique. Pompe de lave-glace Pompe de lave-glace arrière | 10A
F28. | Pédale d'accélérateur, pompe à carburant haute pression, module de commande de traction, module de commande de transmission | 7,5A
F29. | Vide
F30. | Vide
F31. | Fusible de l'allume-cigare et prises auxiliaires avant | 20A
F32. | Prises de courant auxiliaires à l'arrière | 20A
F33. | Vide
F34. | Lève-vitres avant | 30A
F35. | Lève-vitres arrière avec lève-vitres électriques | 30A
F36. | Vide
No. | Affectation des relais
R1. | relais d'allumage
R2. | Interrupteur d'allumage à bouton-poussoir
R3. | Équipement supplémentaire pour système d'accès sans clé
Dans le compartiment moteur
Sous le capot se trouvent deux blocs de câbles : le bloc principal et le bloc de puissance.
Boîte à fusibles principale

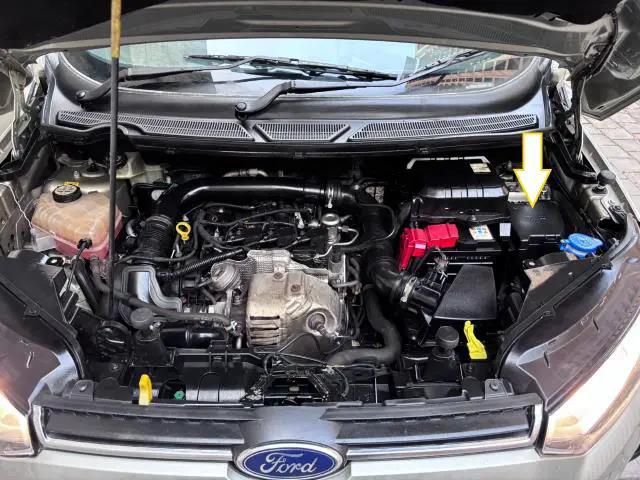

Il se trouve sur le côté gauche, à côté du réservoir de lave-glace. Il est fermé par un couvercle en plastique.

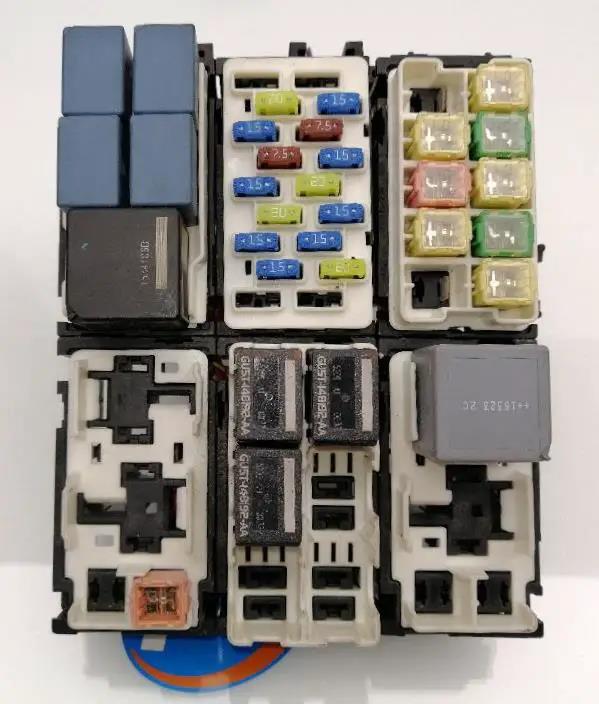

Vue générale.

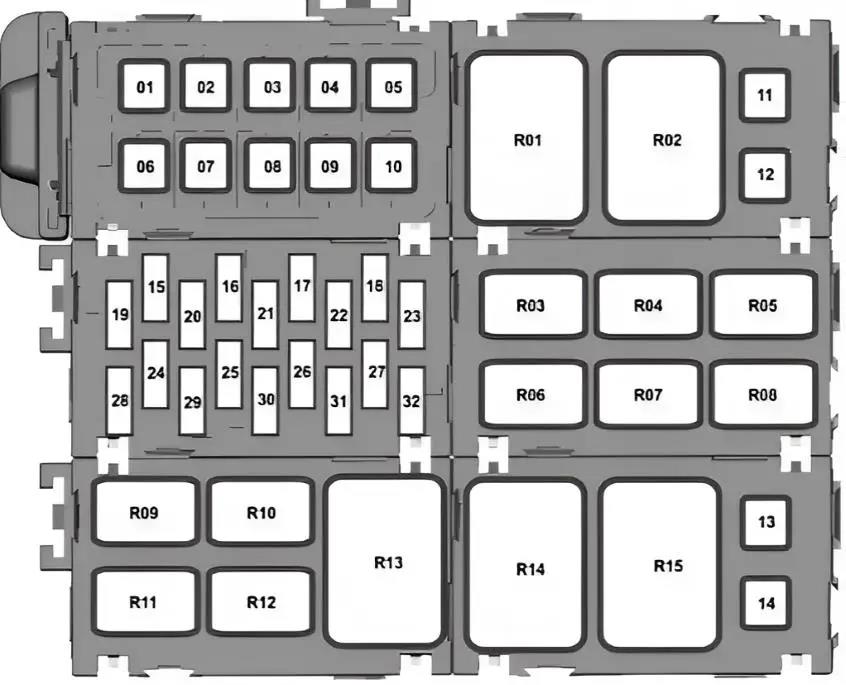

Schéma
No | Affectation des relais
R1. | Ventilateur de refroidissement à grande vitesse
R2. | bougies de préchauffage
R3. | Phares antibrouillard, feux antibrouillard arrière
R4. | Pompe à essence - 1.5L Duratorq-TDCi
R5. | Feux de recul
R6. | Feux de route
R7. | Module de commande de la climatisation
R8. | Avertisseur sonore
R9. | Ventilateur de refroidissement à basse vitesse
R10. | Démarreur
R11. | Pompe à essence - 1.0L EcoBoost et 1.5L Duratec-16V Ti-VCT / Chauffage diesel - 1.5L Duratorq-TDCi.
R12. | Ventilateur électrique du ventilateur
R13. | Module de commande du groupe motopropulseur
R14. | Chauffage du bloc-cylindres
R15. | Chauffage du bloc-cylindres
N° | Affectation des fusibles | Ampères
1. | Boîte à fusibles dans le compartiment moteur | 60A
2. | Système antiblocage ABS | 40A
3. | Boîte à fusibles dans le compartiment moteur. Module de commande du groupe motopropulseur | 60A
4. | Ventilateur électrique | 40A
5. | Boîte à fusibles dans le compartiment passagers | 60A
6. | Système de verrouillage centralisé. Système d'alarme antivol | 30A
7. | Relais d'allumage, boîte à fusibles dans l'habitacle | 60A
8. | Démarreur | 30A
9. | Ventilateur de refroidissement à grande vitesse, boîte à fusibles dans le compartiment moteur | 60A
10. | Module de commande de la boîte de vitesses. Bougies de préchauffage. Ventilateur de refroidissement à basse vitesse - 1.0L EcoBoost | 30A / 40A / 60A
11. | Chauffage du pare-brise (côté gauche) | 30A
12. | Dégivrage du pare-brise (côté droit) | 30A
13. | Ventilateur de refroidissement à faible vitesse - 1.5L Duratec-16V Ti-VCT et 1.5L Duratorq- TDCi | 30A
14. | Module de commande de la boîte de vitesses | 30A
15. | Système de protection contre la décharge de la batterie. Feux de route antibrouillard. Éclairage de l'habitacle. Feux de croisement, côté droit. Témoin de désactivation de l'airbag passager | 15A.
16. | Feux de croisement, côté gauche. Feux de position. Feu de brouillard arrière. Feux de jour | 15A
17. | Feux de route | 15A
18. | Avertisseur sonore | 20A
19. | Pompe électronique | 20A
20. | Module de commande de la boîte de vitesses. Module de commande de la chaîne cinématique | 7.5A
21. | Relais de la pompe à essence et des injecteurs | 20A
22. | Feux de route antibrouillard. Éclairage intérieur. Clignotants | 15A
23. | Signal sonore pour l'activation de l'alimentation de la batterie de secours et de l'alarme antivol. Relais d'avertisseur sonore | 10A / 15A
24. | Lunette arrière chauffante. Rétroviseurs extérieurs chauffants | 20A
25. | Relais de climatisation. Relais de climatisation - 1.0L EcoBoost.
26. | Système antiblocage avec contrôle électronique de la stabilité | 20A
27. | Phares antibrouillard | 15A
28. | Pompe à eau | 10A
29. | Bobine d'allumage | 15A/20A
30. | Relais pour ventilateur de refroidissement à vitesse rapide et lente. Module de commande de la chaîne cinématique. Vanne de purge pour le filtre à charbon du système de régulation des vapeurs de carburant. | 15A
Electrovanne de démarrage à froid et sonde à oxygène chauffée Module de commande du groupe motopropulseur - 1.5L Duratorq-TDCi. | 20A / 15A
32. | Vide
Boîte de fusibles de puissance

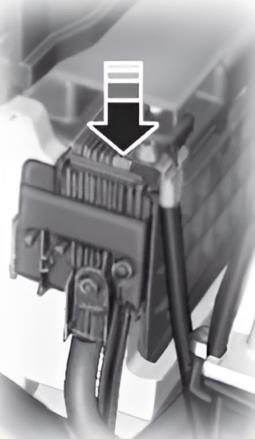

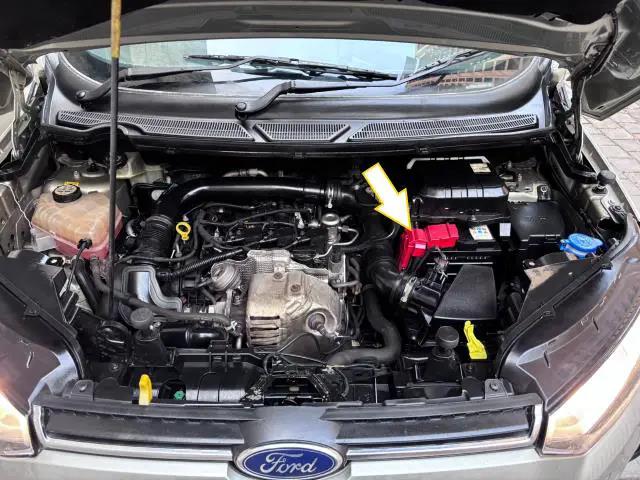

Elle se trouve sur le pôle positif de la batterie.
Elle est composée de fusibles à haut rendement.

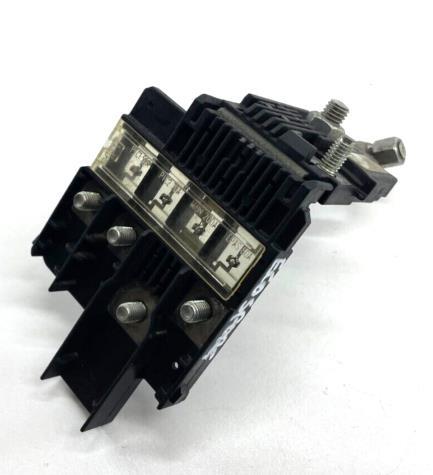

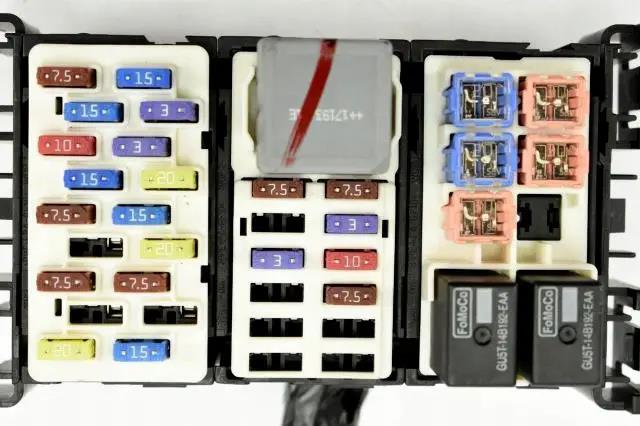

Vue générale.

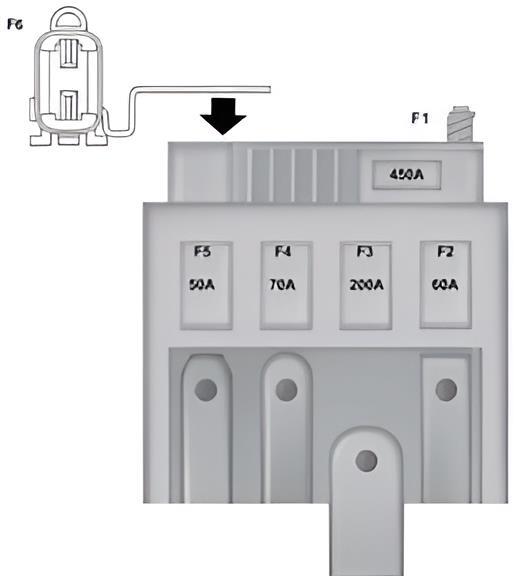

N° | Affectation | Ampères
F1. | démarreur | 40A
F2. | Direction assistée électrique | 60A
F3. | Boîte à fusibles dans le compartiment moteur | 200A
F4. | Chauffage du bloc-cylindres | 70A
F5. | Chauffage du bloc-cylindres | 50A
F6. | Système de surveillance de la batterie | 3A
