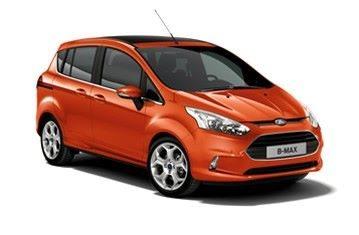

Les premières illustrations de ce véhicule ont été publiées en novembre 2008, mais elles différaient sensiblement du modèle présenté comme « concept » au Salon de l'automobile de Genève en mars 2011. La version de série a fait ses débuts en février 2012, avant d'être exposée au Salon de l'automobile de Genève en mars de la même année. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais de la Ford B-Max (première génération ; code interne B232). Années de production : 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans le compartiment moteur

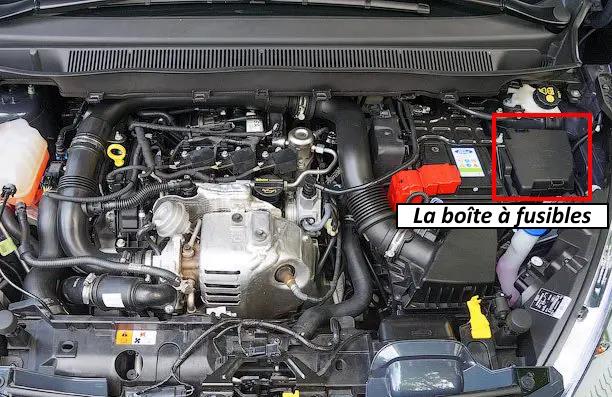

La boîte à fusibles est située à proximité de la batterie, derrière le cache de protection.

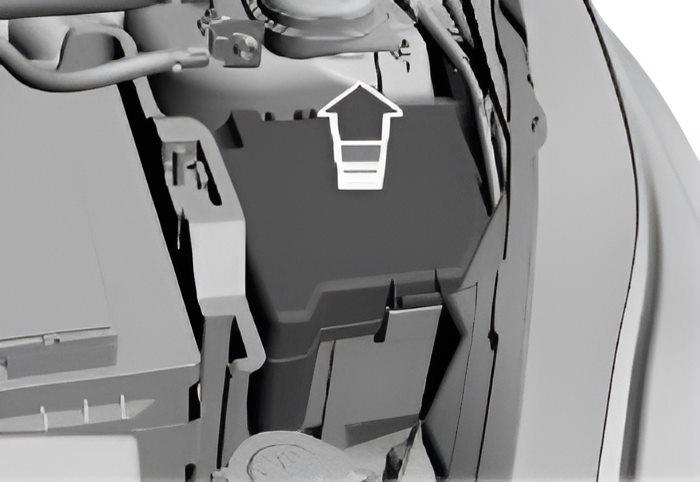

Pour y accéder, retirez le couvercle de protection.

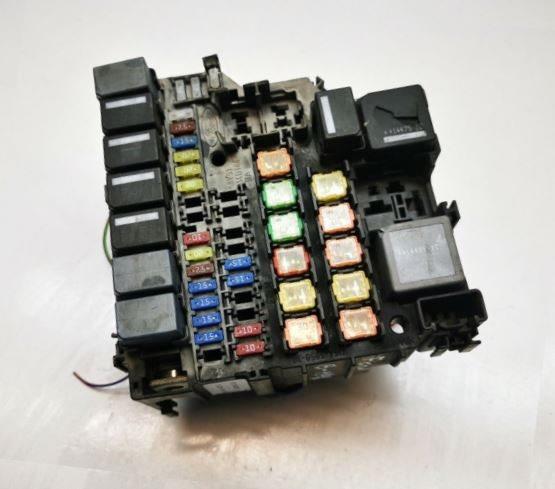

Vue d'ensemble.

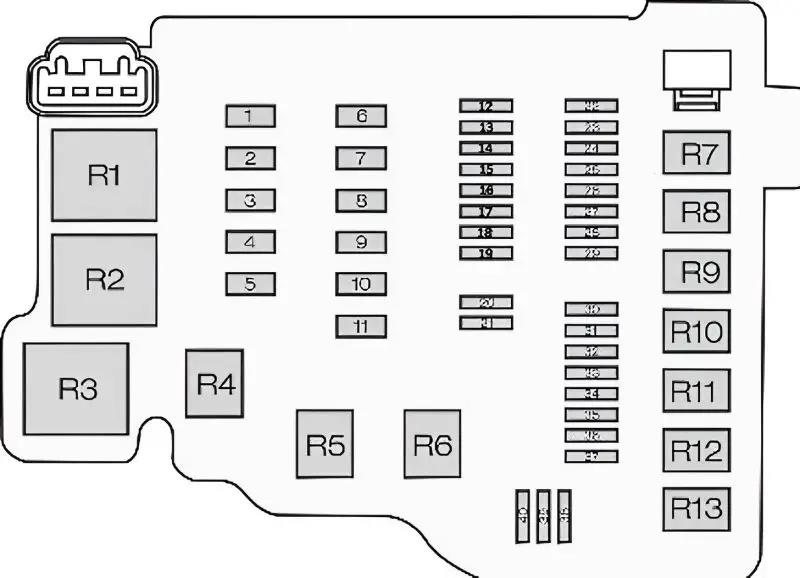

Schéma d'implantation
N° | Affectation | Ampérage
R1. | Ventilateur de refroidissement
R2. | Réserve
R3. | Module de commande du groupe motopropulseur (PCM)
R4. | Feux de route
R5. | Réserve
R6. | Réserve
R7. | Moto-ventilateur de refroidissement
R8. | Démarreur
R9. | Embrayage du compresseur de climatisation
R10. | Projecteurs antibrouillard
R11. | Module de pompe à carburant (fusible de la pompe à essence) ou réchauffeur gazole
R12. | Feux de recul
R13. | Pulseur d'air de chauffage
1. | Système antiblocage (ABS), module de contrôle dynamique de la stabilité (ESP) | 30A/40A
2. | Ventilateur de refroidissement (vitesse rapide) | 60A
3. | Ventilateur de refroidissement (vitesse lente) | 30A/40A
4. | Pulseur d'air de chauffage | 30A
5. | Alimentation de la boîte à fusibles de l'habitacle (batterie) | 60A
6. | Module de commande de carrosserie (BCM) | 30A
7. | Alimentation de la boîte à fusibles de l'habitacle (allumage) | 60A
8. | Bougies de préchauffage et module DPS6 (boîte automatique) | 60A / 50A
9. | Pare-brise chauffant | 40A
10. | Pare-brise chauffant | 40A
11. | Relais de démarreur | 30A
12. | Relais de feux de route (projecteur gauche) | 10A
13. | Relais de feux de route (projecteur droit) | 10A
14. | Pompe auxiliaire | 15A
15. | Bobine d'allumage | 20A
16. | Module de commande du groupe motopropulseur (PCM), relais de ventilateur de refroidissement (vitesses lente et rapide) | 15A
17. | Sondes lambda chauffantes (moteurs essence), module de gestion moteur (moteurs diesel) | 15A
18. | Réserve
19. | Régulateur de climatisation | 7,5A
20. | Réserve
21. | Réserve
22. | Alimentation batterie du commutateur d'éclairage | 15A
23. | Projecteurs antibrouillard | 15A
24. | Indicateurs de direction (clignotants) | 15A
25. | Éclairage extérieur gauche | 15A
26. | Éclairage extérieur droit | 15A
27. | Module de commande du groupe motopropulseur (PCM) | 7,5A
28. | Système antiblocage (ABS), contrôle dynamique de la stabilité (ESP) | 20A
29. | Embrayage du compresseur de climatisation | 10A
30. | Réserve
31. | Réserve
32. | Avertisseur sonore, fonction d'économie de batterie, système d'accès sans clé | 20A
33. | Lunette arrière chauffante | 20A
34. | Relais de pompe à carburant, réchauffeur gazole | 20A
35. | Système d'alarme (catégorie 1) | 15A
36. | Module de commande de la transmission automatique (TCM) | 7,5A
37. | Module de porte avant gauche | 25A
38. | Module de porte avant droite | 25A
39. | Module de porte arrière gauche | 25A
40. | Module de porte arrière droite | 25A
Vidéo explicative pour accéder au boîtier de fusibles.
Dans l'habitacle

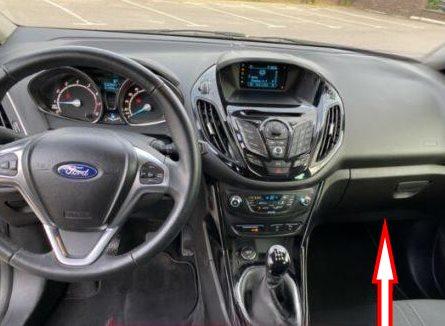

Il est situé du côté passager, sous la boîte à gants.
Pour y accéder, retirez les deux vis de fixation.
Type 1

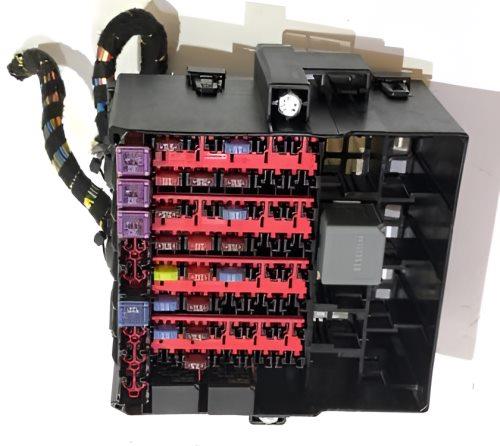

Vue d'ensemble.

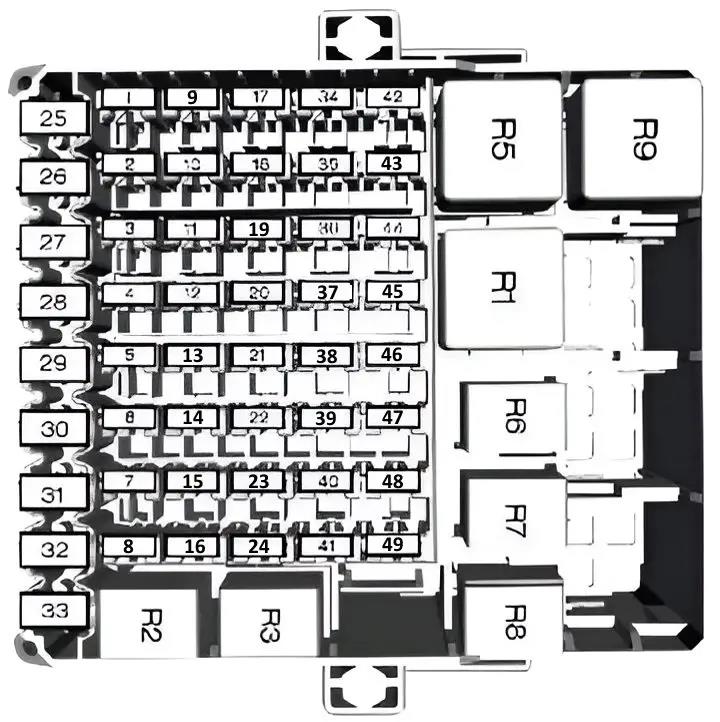

Schéma d'implantation
N° | Affectation | Ampérage
R1. | Allumage
R2. | Relais de l'allume-cigare
R3. | Réserve
R4. | Relais du système Active City Stop
R5. | Réserve
R6. | Système d'accès sans clé (accessoires)
R7. | Système d'accès sans clé (allumage)
R8. | Relais d'économie de batterie
R9. | Pare-brise chauffant (côté gauche)
R10. | Pare-brise chauffant (côté droit)
R11. | Réserve
R12. | Réserve
1. | Allumage, capteur de pluie, pare-brise chauffant, plafonnier, rétroviseur intérieur | 7,5A
2. | Feux de stop | 10A
3. | Feux de recul | 7,5A
4. | Réglage de la hauteur des projecteurs | 7,5A
5. | Réserve
6. | Essuie-glace arrière | 15A
7. | Pompe de lave-glace | 15A
8. | Réserve
9. | Siège passager chauffant | 15A
10. | Siège conducteur chauffant | 15A
11. | Réserve
12. | Module d'airbags | 10A
13. | Allumage, direction assistée électrique (EPAS), combiné d'instruments, système antidémarrage (PATS), système antiblocage (ABS) | 10A
14. | Module de commande du groupe motopropulseur (PCM), levier de vitesses, pompe à carburant | 7,5A
15. | Système audio, combiné d'instruments | 7,5A
16. | Pare-brise chauffant droit | 7,5A
17. | Réserve
18. | Réserve
19. | Réseau de communication de données | 10A
20. | Module de remorque | 20A
21. | Système audio, système de navigation | 15A
22. | Combiné d'instruments | 7,5A
23. | Écran multifonction, horloge, capteurs volumétriques (alarme), commandes de chauffage et de climatisation | 7,5A
24. | Module SYNC | 10A
25. | Réserve
26. | Essuie-glace avant gauche | 30A
27. | Essuie-glace avant droit | 30A
28. | Module de contrôle de tension (système Stop & Start) | 30A
29. | Prise de courant arrière | 20A
30. | Allume-cigare, prise 12V avant | 20A
31. | Réserve
32. | Réserve
33. | Réserve
34. | Système d'accès sans clé | 20A
35. | Système d'accès sans clé | 20A
36. | Prise de diagnostic (OBD) | 10A
37. | Contacteur d'allumage | 15A
38. | Réserve
39. | Réserve
40. | Réserve
41. | Réserve
42. | Caméra de recul | 7,5A
43. | Module Active City Stop | 10A
44. | Réserve
45. | Réserve
46. | Réserve
47. | Réserve
48. | Réserve
49. | Réserve
Type 2
Seconde variante de configuration de la boîte à fusibles.

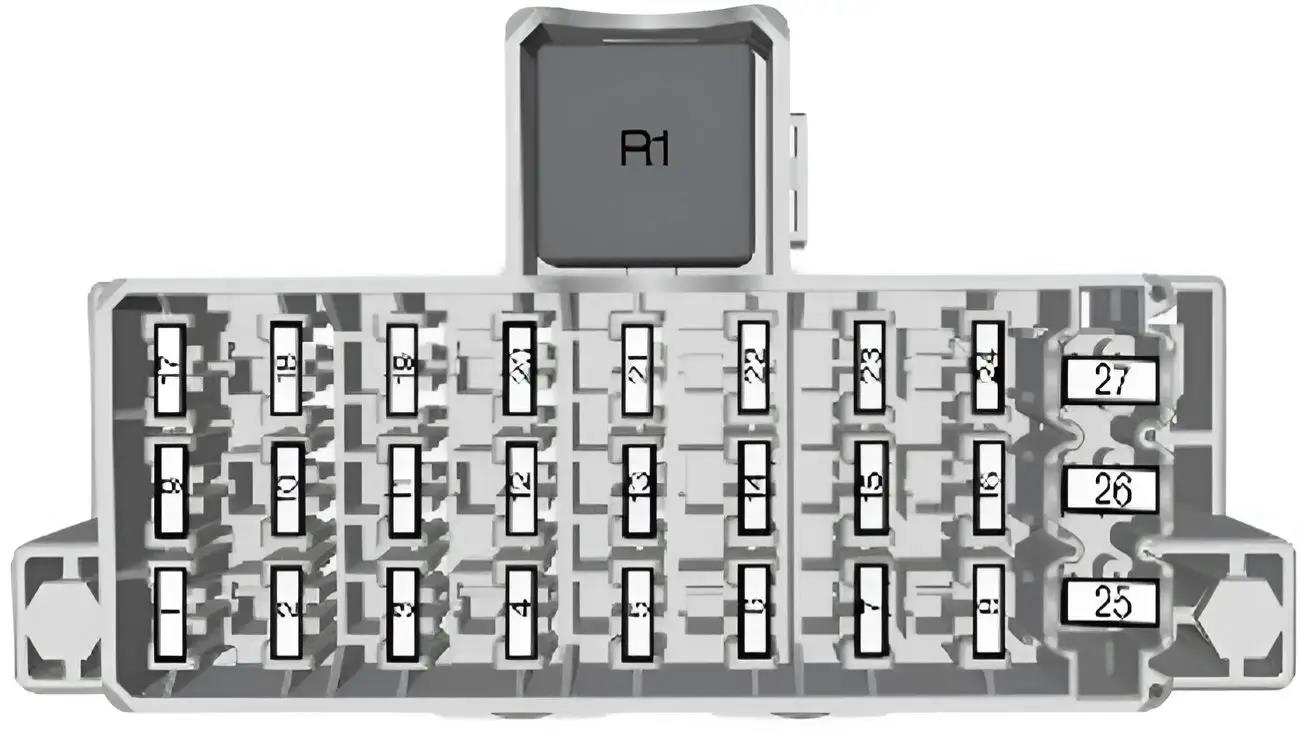

Schéma d'implantation
N° | Description | Ampérage
1. | Allumage, capteur de pluie, pare-brise chauffant | 7,5A
2. | Feux de stop | 10A
3. | Projecteurs | 7,5A
4. | Réglage de la hauteur des projecteurs | 7,5A
5. | Réserve
6. | Essuie-glace arrière | 15A
7. | Pompe de lave-glace | 15A
8. | Réserve
9. | Siège passager chauffant | 15A
10. | Siège conducteur chauffant | 15A
11. | Réserve
12. | Module d'airbags | 10A
13. | Allumage, direction assistée électrique (EPAS), combiné d'instruments, système antidémarrage (PATS), système antiblocage (ABS) | 10A
14. | Module de commande du groupe motopropulseur (PCM), levier de vitesses, pompe à carburant | 7,5A
15. | Système audio, combiné d'instruments | 7,5A
16. | Pare-brise chauffant | 7,5A
17. | Réserve
18. | Réserve
19. | Réseau de communication de données | 15A
20. | Écran multifonction, horloge, capteurs volumétriques (alarme), panneau de commande de climatisation | 20A
21. | Système audio, système de navigation, module Bluetooth | 15A
22. | Combiné d'instruments | 7,5A
23. | Module de remorque | 7,5A
24. | Antenne du module SYNC | 7,5A
25. | Réserve
26. | Essuie-glace avant gauche | 30A
27. | Essuie-glace avant droit | 30A
R1. | Relais d'allumage
