La production de la deuxième génération de la Punto a commencé en 1999 et était prévue à l'occasion du centenaire de l'entreprise. En 2003, la voiture a subi un restylage qui a modifié à la fois son apparence et son équipement technique. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Fiat Punto (deuxième génération ; code de carrosserie 188). Années de production : 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 et 2007.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » est indiqué en gras.
Dans le compartiment moteur

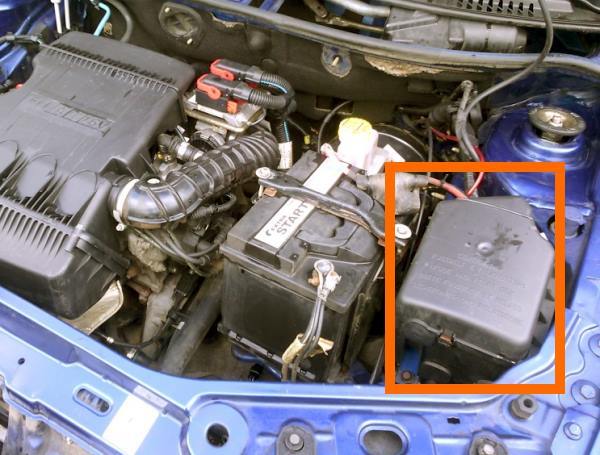

La boîte à fusibles se trouve à proximité de la batterie. Pour accéder à la boîte à fusibles, il faut d'abord appuyer sur trois verrous et retirer le couvercle de protection.

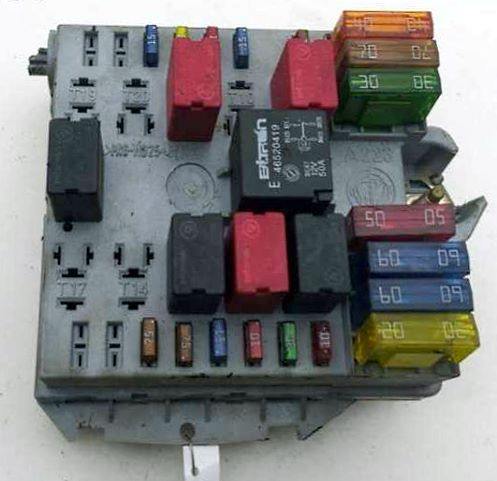

Vue générale.
Schéma
N°. | Affectation | Ampères
R2. | Feux de route
R3. | Signal acoustique (klaxon)
R5. | Compresseur de climatisation
R6. | Ventilateur de radiateur (1er régime)
R7. | Ventilateur de radiateur (2e vitesse)
R8. | Ventilateur de chauffage
R9. | Unité de contrôle du moteur
R10. | Module de carburant (relais de pompe à essence)
R14. | Phares antibrouillard
R17. | Lave-phares
R19. | Chauffage du filtre à carburant (véhicules à moteur diesel)
R20. | Appareil de commande pour boîte de vitesses automatique
F1. | Alimentation électrique de la batterie (courant principal) | 70A
F2. | Alimentation de la batterie (courant spécial) | 40A
F3. | Serrure d'allumage | 20A
F4. | Système ABS | 50A
F5. | Direction assistée | 60A
F6. | Ventilateur de radiateur (1er étage) | 30A
F7. | Ventilateur de refroidissement (2e étage) | 40A / 50A
F8. | Ventilateur de chauffage | 30A
F9. | Lave-phares | 20A
F10. | Avertisseur sonore | 15A
F11. | Sonde lambda, compte-tours, pompe à carburant, commande de préchauffage (véhicules à moteur diesel) | 10A
F14. | Feux de route droit | 10A
F15. | Feux de route gauche | 10A
F16. | Relais du ventilateur de refroidissement du moteur | 7,5A
F17. | Alimentation électrique de l'unité de commande du moteur | 7,5A
F18. | Unité de commande du moteur | 7,5A
F19. | Compresseur de climatisation | 7,5A
F20. | déphaseur d'arbre à cames (véhicules avec moteur de 1,8 litre), chauffage du filtre à carburant du moteur diesel | 15A / 20A
F21. | Pompe à carburant, vanne d'arrêt de carburant (véhicules avec moteur diesel) | 15A
F22. | Bobines d'allumage, injecteurs, pompe à carburant ((véhicules à moteur de 1,2 litre à 8 soupapes)) | 20A
F23. | Unité de commande de la boîte de vitesses automatique | 10A
F30. | Phares antibrouillard | 15A
Dans l'habitacle
La boîte à fusibles se trouve à proximité du volant, derrière le revêtement du tableau de bord. Pour y accéder, tournez les vis de fixation (1) d'un quart de tour dans le sens inverse des aiguilles d'une montre, puis poussez le couvercle (2) vers la droite et rabattez-le.

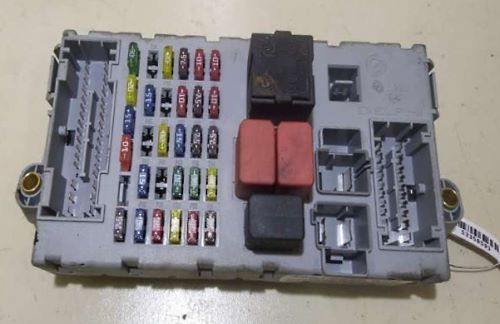

Photo - exemple.
Schéma
N° | Description | Ampères
F12. | Feux de croisement droit | 10A
F13. | Feux de croisement gauche et réglage de l'inclinaison des phares | 10A
F31. | Feux de recul, moteur pas à pas pour le réglage du ralenti, climatisation, relais de chauffage | 7,5A
F32. | éclairage | 15A
F35. | moteur de direction assistée | 10A
F36. | Haut-parleur (subwoofer) | 15A
F37. | Feux de stop, éclairage du tableau de bord/feux de signalisation | 10A
F38. | Verrouillage central | 20A
F39. | Éclairage intérieur, lanterne de coffre, radio, téléphone, avertisseur d'alarme de sécurité (sirène), capteurs intérieurs, prise de diagnostic | 10A
F40. | Chauffage de la lunette arrière | 30A
F41. | Chauffage des rétroviseurs extérieurs | 7,5A
F42. | Unité de contrôle ABS | 7,5A
F43. | Essuie-glace, pompe de lave-glace | 30A
F44. | Fiat Punto 2 Fusible allume-cigare | 20A
F45. | Sièges chauffants | 15A
F46. | Commande électrique du toit ouvrant | 15A
F47. | Lève-vitre porte avant gauche | 20A
F48. | Pare-brise porte avant droite | 20A
F49. | Radio, téléphone, éclairage, interrupteur de rétroviseur, prise d'attelage de remorque | 7,5 A
F50. | Airbags | 7,5A
F51. | Éclairage de la plaque d'immatriculation, éclairage du tableau de bord | 7,5A
F52. | Essuie-glace de lunette arrière | 15A
F53. | Clignotants, feux de détresse, éclairage du tableau de bord | 10A
R1. | Relais de feux de route
R11. | Relais pour chauffage de la lunette arrière
R12. | Circuit d'alimentation de la batterie (principal)
R13. | Circuit d'alimentation de la batterie (spécial)
Instructions vidéo pour accéder aux blocs de distribution.
