Fin 2015, Toyota et PSA Peugeot Citroën ont dévoilé un projet d'envergure : une nouvelle gamme de monospaces et d'utilitaires à 4 et 5 portes, basés sur la plateforme EMP2 de PSA (sur laquelle sont également construits le C4 Picasso et sa déclinaison Grand). Citroën a baptisé son modèle SpaceTourer. Dans cet article, nous détaillerons l'affectation des fusibles et des relais du Citroën SpaceTourer de première génération (motorisations des séries DV et DW), pour les années de production allant de 2016 à 2021.
Vous trouverez ci-dessous l'emplacement, la description et les photographies des boîtiers de fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont mises en évidence en gras.
Dans le compartiment moteur

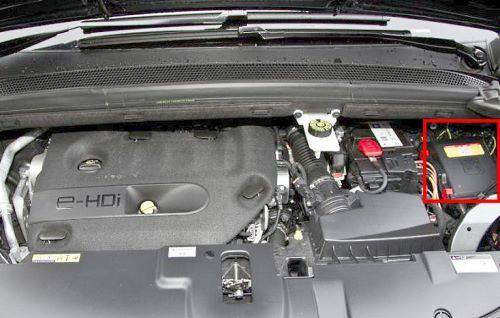

Ce boîtier est situé à côté de la batterie.
Pour y accéder, il est nécessaire de retirer les agrafes de maintien repérées par la lettre A sur la photographie.
Type 1 (ECO)
Vue d'ensemble.

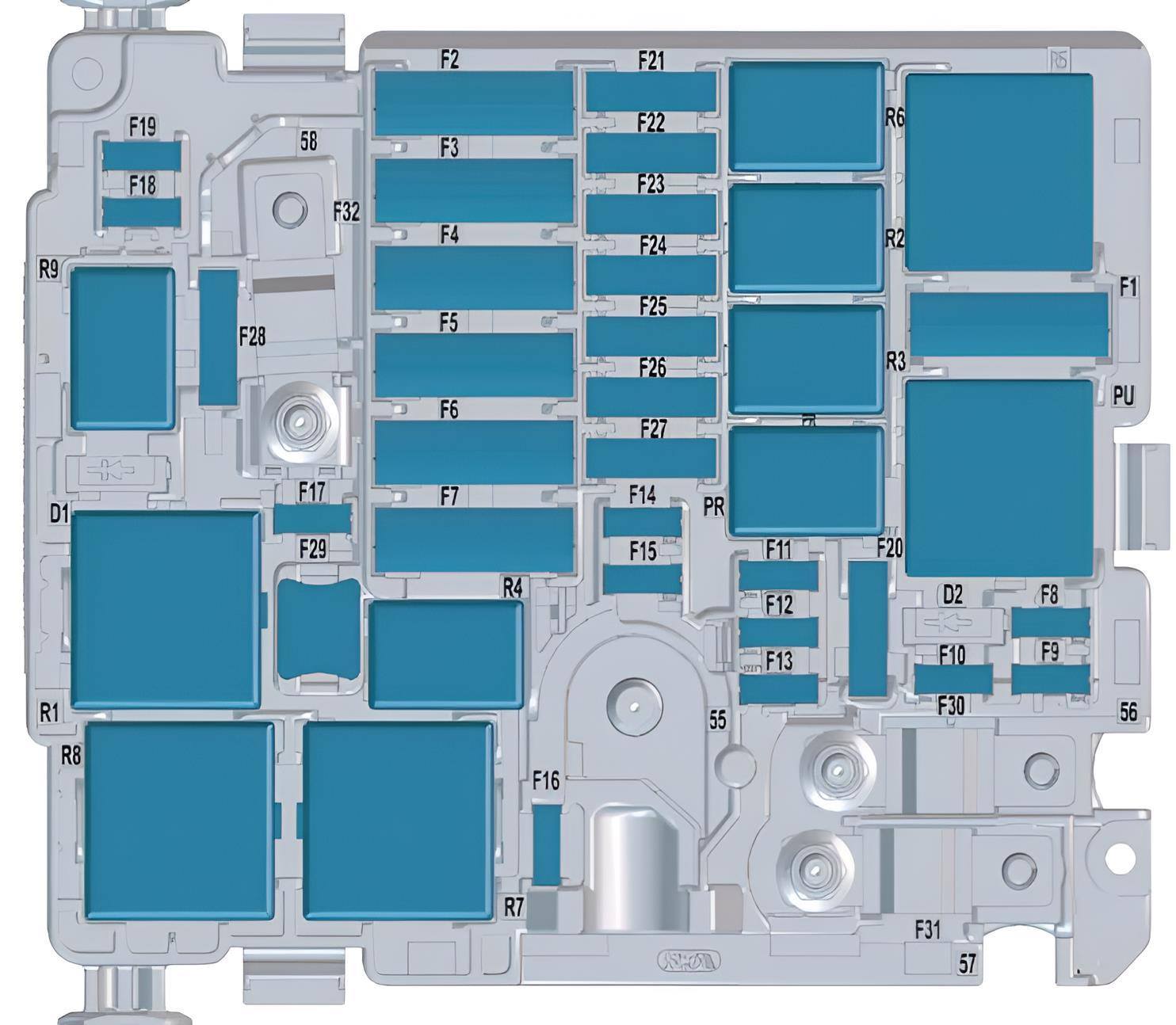

Schéma d'implantation
N° | Affectation | Calibre
F1. | Groupe Moto-Ventilateur (GMV) de climatisation | 40 A
F2. | Calculateur ABS/ESP | 60 A
F3. | Boîtier de fusibles habitacle 3 | 80 A
F4. | Calculateur ABS/ESP | 30 A
F5. | Boîtier de Servitude Intelligent (clignotant droit, feu de position avant droit, feu stop droit, feu de recul gauche, feu antibrouillard droit) 50 A / Pare-brise chauffant 20 A
F6. | Relais de commande GMV bi-vitesse 50 A / Boîte de vitesses automatique (BVA) AxN8 - Ax6 III (thermique) 20 A
F7. | Boîtier de Servitude Intelligent (BSI) | 70 A
F8. | Calculateur contrôle moteur, Pompe à carburant, Boîtier d'eau motorisé (thermostat piloté) - Électrovanne de régulation de pression d'huile - Électrovanne de distribution - Débitmètre d'air - Sondes à oxygène (EP6FADTX), Thermostat piloté - Électrovanne de pompe à eau débrayable (EP6FDT) / Calculateur moteur (pour EB2DT ou EP6FDT) / Pompe de gavage pilotée (pour DV6F ou DW10F) | 15 A / 20 A
F9. | Pompe de gavage pilotée (DW10F), Électrovannes d'admission et d'échappement - Thermostat piloté - Électrovanne de régulation de pression d'huile - Électrovanne de distribution - Débitmètre d'air - Sondes à oxygène (EP6FADTX), Thermostat piloté - Électrovanne de pompe à eau débrayable (EP6FDT) | 15 A
F10. | Calculateur moteur - Électrovanne de pompe haute pression (Diesel) - Électrovanne de régulation de pression de suralimentation (DV5R et DW10F) - Thermostat piloté (DV5R) - Réchauffeur de blow-by - Électrovannes de distribution variable (EP6FADTX) - Électrovanne de purge canister - Sondes à oxygène amont/aval (EB2ADTS) | 15 A
F11. | Calculateur moteur | 20 A
F12. | Combiné d'instruments - Relais GMV - Alterno-démarreur (iSTARS) - Radar de détection (DMTC), Pompe à eau électrique de turbocompresseur (EB2ADTS et EP6FADTX), Boîtier d'état de charge batterie (EP6FADTX) | 5 A
F13. | Boîtier de Servitude Intelligent (BSI) | 5 A
F14. | Boîtier d'état de charge batterie | 5 A
F15. | Pare-brise chauffant | 20 A
F16. | Projecteurs antibrouillard 15 A / Feux diurnes 10 A
F17. | Prise de diagnostic - Relais GMP dans Boîtier Fusibles Relais Moteur (BFRM) - BSI1 - Calculateur moteur - Sonde NOx aval - Injecteurs (DV5R et DW10) | 10 A
F18. | Feu de route droit | 10 A
F19. | Feu de route gauche | 10 A
F20. | Calculateur moteur / Pompe de suralimentation (EP6FDT) - Bobines d'allumage (EB2ADTS et EP6FADTX) | 30 A
F21. | Démarreur | 30 A
F22. | Réserve - Équipement taxi | 40 A
F23. | Démarreur / Alternateur | 40 A
F24. | Boîtier de fusibles habitacle 5 | 40 A
F25. | Boîtier de fusibles habitacle 3 | 40 A
F26. | Groupe de chauffage | 15 A / 20 A
F27. | Boîtier de Servitude Intelligent (feu de croisement droit - feu de recul droit - feu antibrouillard arrière gauche - feu de position arrière gauche - troisième feu stop). | 25 A
F28. | Alimentation de la pompe du module urée et résistance de réchauffage du tuyau d'urée (UCE ou DV5R) - Sonde NOx (DW10F) - Calculateur moteur (EP6FADTX) - (BlueHDi, AdBlue) | 30 A
F29. | Moteur d'essuie-vitre avant | 40 A
F30. | Boîtier de préchauffage | 80 A
F31. | Boîtier de Protection et de Gestion d'Alimentation (BPGA) | 80 A
F32. | Direction assistée, projecteur gauche (feu de croisement) ; feux d'intersection ; répétiteurs latéraux ; clignonant gauche ; feux de position avant gauche et arrière droit ; feux stop gauches ; éclaireurs de plaque d'immatriculation. | 80 A
R1. | Calculateur contrôle moteur / Diesel Euro 6 (alimentation du module SCR)
R2. | Compresseur de climatisation / Pare-brise chauffant
R3. | Démarreur / Bougies de préchauffage
R4. | Projecteurs antibrouillard / Feux diurnes
R5. | Groupe Moto-Ventilateur (GMV) de climatisation
R6. | Démarreur
R7. | Moteur d'essuie-vitre avant
R8. | Moteur d'essuie-vitre avant
R9. | Projecteurs
Type 2 (Full)
Photographie à titre indicatif.

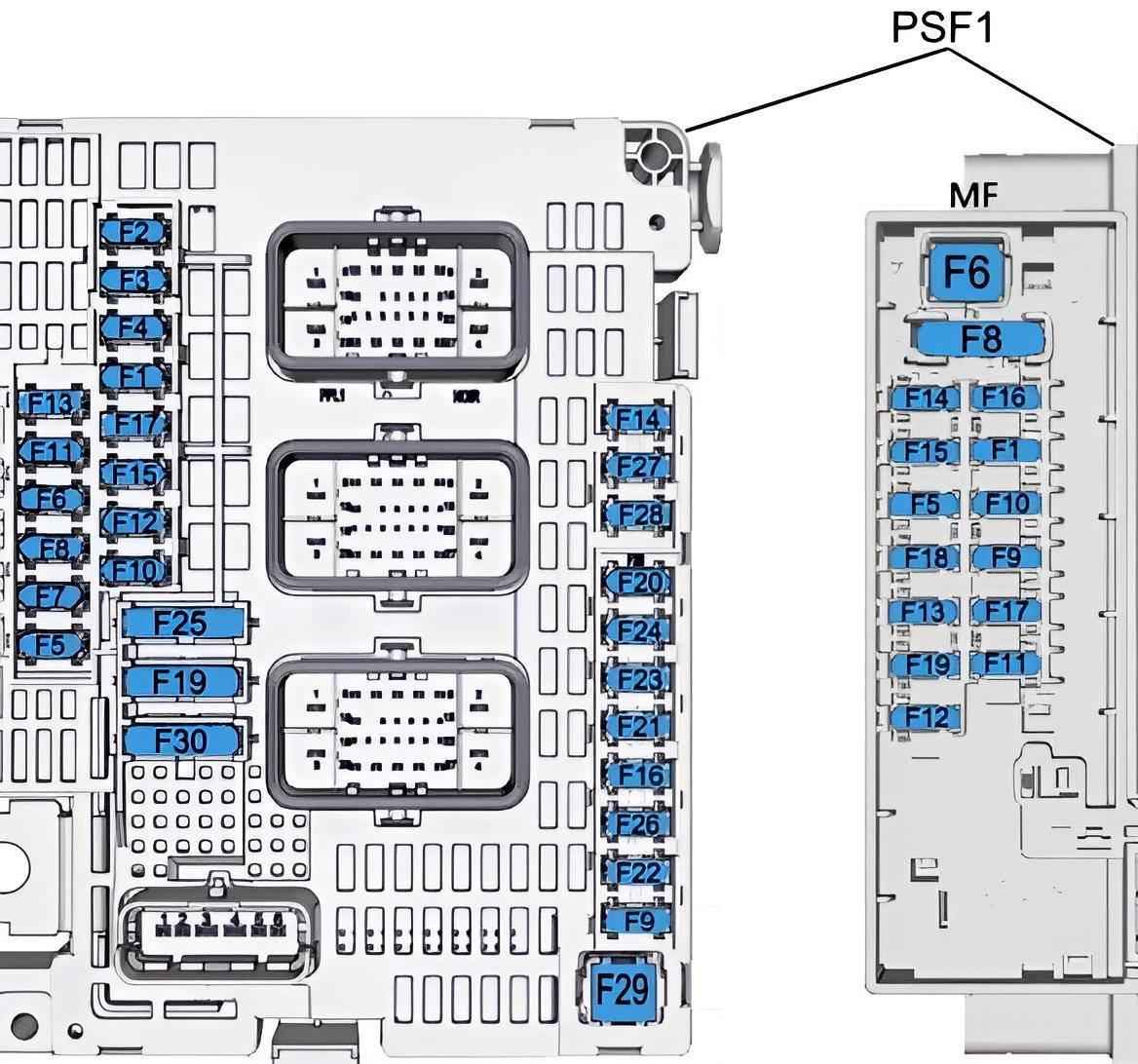

Schéma d'implantation
N° | Affectation
MF1. | Non utilisé
MF5. | Non utilisé
MF6. | Non utilisé
MF8. | Diesel Euro 6 : Sondes NOx et module SCR
MF9. | Non utilisé
MF10. | Non utilisé
MF11. | Non utilisé
MF12. | Essuie-vitre, Boîte de vitesses manuelle, Calculateur Ax6 III
MF13. | Réchauffeur de liquide de refroidissement et aérotherme habitacle
MF14. | Calculateur COMELEC Ax6 III
MF15. | Non utilisé
MF16. | Non utilisé
MF17. | Non utilisé
MF18. | Contacteur de pédale de frein bi-fonction
MF19. | Non utilisé
F1. | Relais principal de contrôle moteur (1032), Injecteurs Diesel
F2. | Relais de commande du Groupe Moto-Ventilateur (GMV), GMV bi-vitesse
F3. | Relais de direction assistée, Dispositif de maintien de tension centralisé, Alternateur réversible
F4. | Injecteur SCR (AdBlue)
F5. | Électrovanne de pompe haute pression
F6. | Débitmètre d'air, Électrovanne EGR
F7. | Régulateur de débit de la pompe haute pression Diesel, Électrovanne de turbocompresseur à géométrie variable (TGV)
F8. | Détecteur de présence d'eau dans le gazole, Électrovanne de régulation de pression d'huile
F9. | Antidémarrage électronique
F10. | Non utilisé
F11. | Boîtier de direction assistée (sécurité 3), Correcteur de site des projecteurs, Pompe de gavage (carburant), Porte latérale coulissante motorisée
F12. | Gicleurs de lave-glace chauffants
F13. | Radar de détection (DMTR)
F14. | Pompe de lave-vitre avant et arrière (haut débit)
F15. | Calculateur ARTIV, Prise de diagnostic, Contacteur de pédale d'embrayage, Sonde de niveau de liquide de refroidissement, Calculateur de direction assistée
F16. | Groupe de climatisation arrière
F17. | Boîtier de Servitude Intelligent (BSI)
F19. | Pompe de lave-vitre avant
F20. | Pompe de lave-vitre avant et arrière
F21. | Pompe de lave-projecteurs
F22. | Avertisseur sonore
F23. | Clignotant droit
F24. | Clignotant gauche
F25. | Non utilisé
F26. | Non utilisé
F27. | Non utilisé
F28. | Non utilisé
F29. | Démarreur
F30. | Chauffage additionnel (Diesel)
R1. | Calculateur contrôle moteur (Diesel)
R2. | Alimentation Boîtier de Servitude Moteur (BSM)
R3. | Alimentation Boîtier de Servitude Moteur (BSM)
R4. | Calculateur moteur, Relais principal (1032), Dispositif de maintien de tension, Alternateur réversible, GMV.
R5. | Calculateur moteur, Pompe d'additivation FAP (DV6C-DV6D)
R6. | Alimentation + protégée / Prédisposition transformations et carrossiers
R7. | Démarreur
R8. | Lave-vitre avant
R9. | Non utilisé
R10. | Pompe de lave-vitre avant et arrière
R11. | Pompe de lave-projecteurs
R12. | Avertisseur sonore
R13. | Non utilisé
R14. | Projecteur gauche
R15. | Clignotant droit
R16. | Non utilisé
R17. | Non utilisé

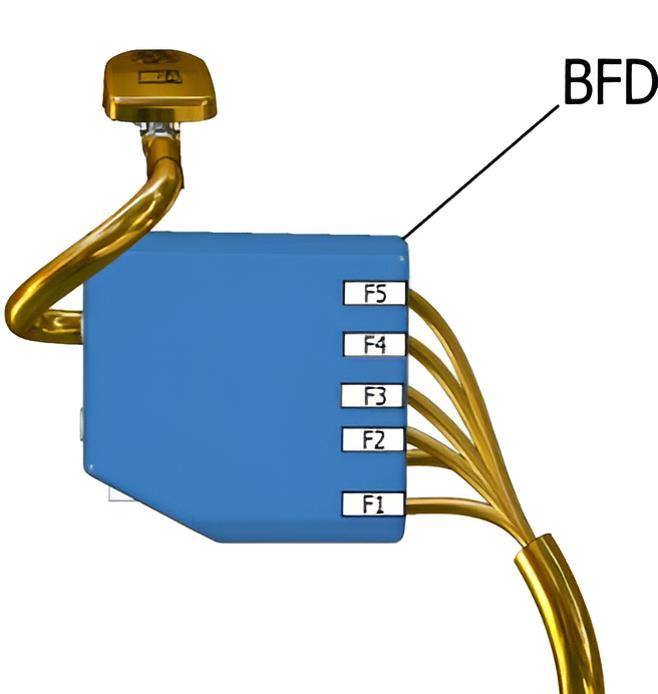

Un boîtier de maxi-fusibles est également intégré sur la borne positive de la batterie.
N° | Affectation
1. | Boîtier de puissance pour GMV bi-vitesse | 60 A
2. | Boîtier de fusibles | 100 A
3. | Calculateur de direction assistée électrique | 80 A
4. | Boîtier de fusibles habitacle | 80 A
5. | Boîtier de fusibles habitacle | 80 A
Dans l'habitacle
L'habitacle comporte deux boîtiers dédiés à la protection des circuits électriques du véhicule.
Boîte à fusibles n° 1

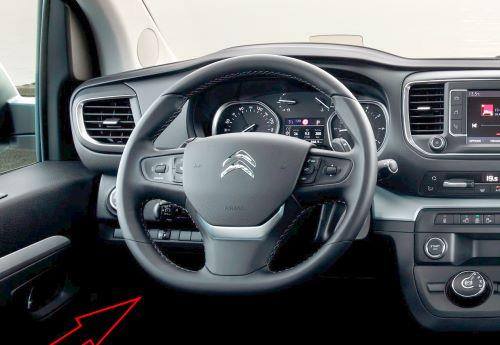

Il est situé dans la partie inférieure de la planche de bord, du côté conducteur.

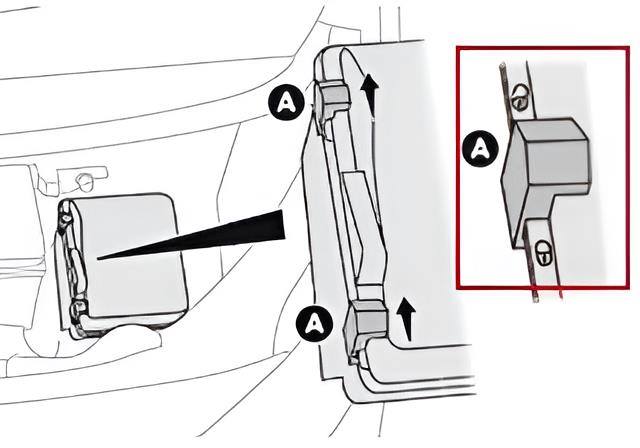

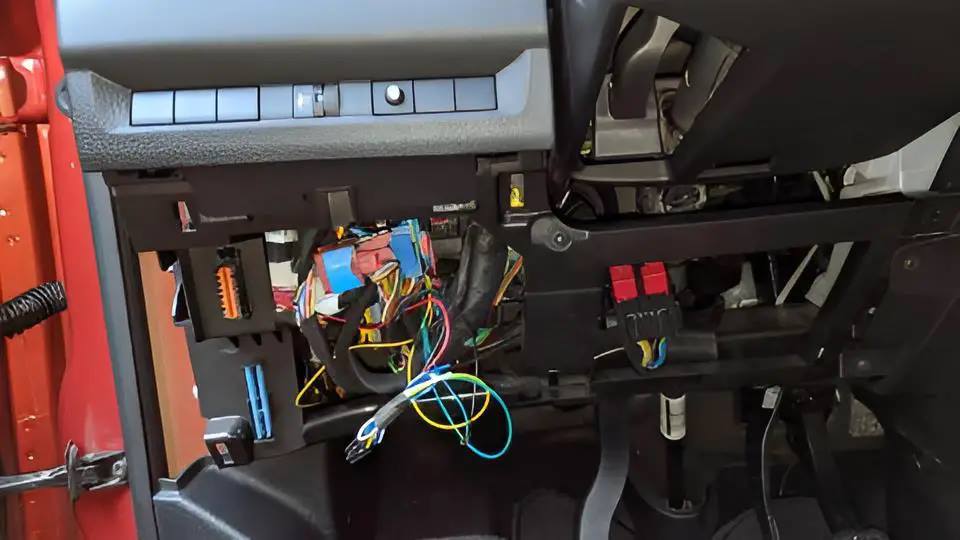

Illustration de l'accès au boîtier.

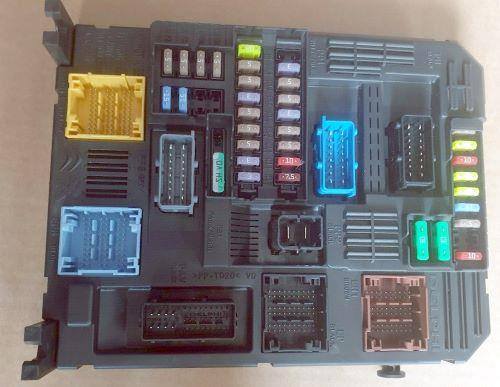

Photographie à titre indicatif.
TYPE 1
Niveau d'équipement « Full ».

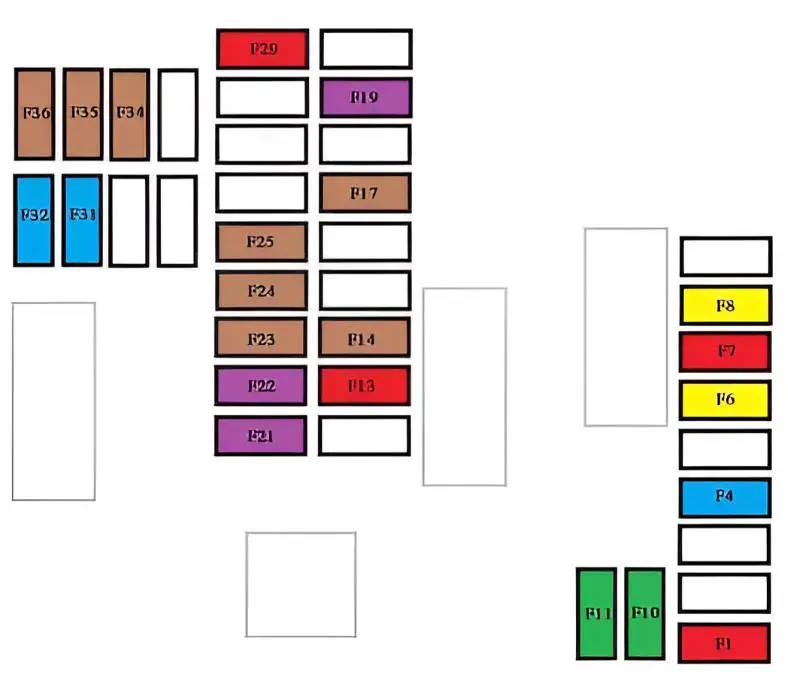

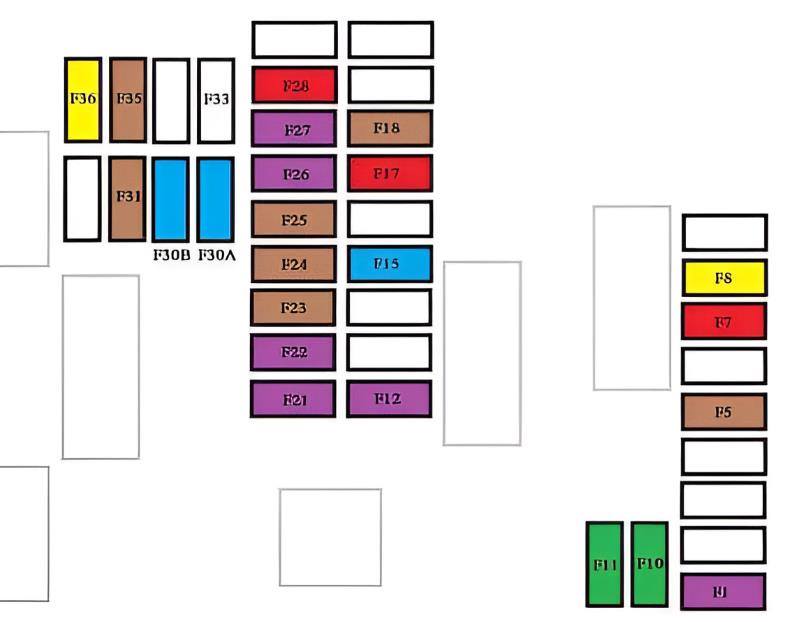

Schéma d'implantation
N° | Affectation | Calibre
1. | Accès et démarrage mains libres ou système d'alarme antivol | 3 A
5. | Écran tactile, caméra de recul et aide au stationnement | 5 A
7. | Climatisation arrière, amplificateur Hi-Fi | 10 A
8. | Moteur d'essuie-vitre arrière (simple ou double porte) | 20 A
10/11. | Condamnation centralisée (intérieure, extérieure, avant et arrière) | 30 A
12. | Système d'alarme | 3 A
17. | Allume-cigare et prise 12 V arrière. | 10 A
18. | Boîtier télématique (Appel d'urgence et d'assistance). | 5 A
21. | Chargeur de lampe nomade, prise accessoire arrière. | 3 A
22. | Éclairage de la boîte à gants, feux de position arrière. | 3 A
23. | Système de surveillance des angles morts, réglage électrique des rétroviseurs extérieurs. | 5 A
24. | Bloc de commandes sous volant (COM2000). | 5 A
25. | Correcteur de site des projecteurs. | 5 A
26. | Témoin de non-bouclage et de débouclage des ceintures de sécurité | 3 A
27. | Capteur de pluie et de luminosité, caméra multifonction | 3 A
28. | Façade de commande de climatisation avant, commande du système audio, levier de vitesses, affichage tête haute | 10 A
30 a/b. | Autoradio (+ permanent batterie). | 15 A
31. | Calculateur d'airbags | 5 A
33. | Prise 12 V avant et allume-cigare | 15 A
35. | Combiné d'instruments | 5 A
36. | Autoradio, écran tactile, lecteur CD, système de navigation | 20 A
TYPE 2
Niveau d'équipement « ECO ».
Schéma d'implantation
N° | Affectation | Calibre
1. | Direction assistée électrique, contacteur de pédale d'embrayage. | 10 A
4. | Avertisseur sonore | 15 A
5. | Pompe de lave-vitre avant et arrière. | 20 A
6. | Pompe de lave-vitre avant et arrière. | 20 A
7. | Prise 12 V à l'arrière. | 10 A
8. | Moteur d'essuie-vitre arrière (simple ou double porte). | 20 A
10/11. | Condamnation centralisée (intérieure, extérieure, avant et arrière). | 30 A
13. | Façade de climatisation, système audio, levier de vitesses, affichage tête haute. | 10 A
14. | Système d'alarme, boîtier télématique (appel d'urgence et assistance) | 5 A
17. | Combiné d'instruments | 5 A
19. | Bloc de commandes sous volant | 3 A
21. | Accès et démarrage mains libres ou système d'alarme antivol. | 3 A
22. | Capteur de pluie et de luminosité, caméra multifonction. | 3 A
23. | Témoin de non-bouclage et de débouclage des ceintures de sécurité. | 5 A
24. | Écran tactile, caméra de recul et aide au stationnement. | 5 A
25. | Calculateur d'airbags | 5 A
29. | Autoradio, écran tactile, lecteur CD, système de navigation | 20 A
31. | Autoradio (+ permanent batterie) | 15 A
32. | Prise 12 V avant et allume-cigare (Citroën SpaceTourer) | 15 A
34. | Système de surveillance des angles morts, réglage électrique des rétroviseurs extérieurs | 5 A
35. | Gicleurs de lave-glace chauffants, correcteur de site des projecteurs | 5 A
36. | Chargeur de lampe nomade, feux de position arrière | 5 A
Boîte à fusibles n° 2
Un boîtier additionnel est implanté sous le boîtier principal.

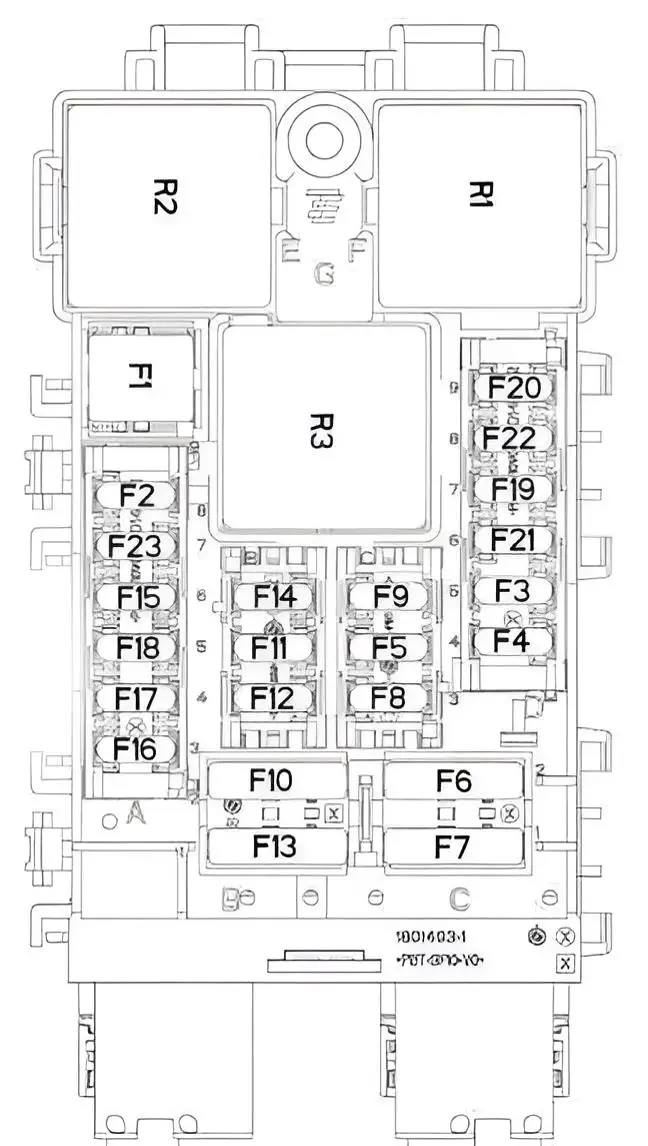

Schéma d'implantation
N° | Affectation | Calibre
R1. | Prise 230 V
R2. | Prise 12 V
R3. | Non utilisé
F1. | Dégivrage de la lunette arrière | 40 A
F2. | Full : Rétroviseurs dégivrants 7,5 A / ECO : Rétroviseurs dégivrants 10 A
F3. | Full : Prise 230 V (20 A) / ECO : Lève-vitres électriques avant (30 A)
F4. | Full : Rétroviseurs rabattables électriquement 15 A / Full : Rétroviseurs rabattables électriquement, Système lève-vitres électriques 30 A / ECO : Prise 12 V, Prise 230 V (Accessoire) 20 A
F5. | Moteurs de lève-vitres arrière | 30 A
F6. | Full : Moteur de lève-vitre avant 30 A / ECO : Rétroviseurs rabattables électriquement 10 A
F7. | Full : Sièges chauffants 30 A / ECO : Rétroviseurs rabattables électriquement 10 A
F8. | Pulseur de climatisation ou amplificateur audio | 20 A / 25 A
F9. | Volet de coffre motorisé | 30 A
F10. | Enrouleur de ceinture de sécurité gauche | 40 A
F11. | Boîtier de servitude remorque 5 A / ECO : Sièges chauffants, double moteur d'essuie-vitre arrière 20 A
F12. | Full : Siège conducteur à réglage électrique 30 A / ECO : Siège conducteur ou passager chauffant 20 A
F13. | Enrouleur de ceinture de sécurité droit | 40 A
F14. | Siège passager à réglage électrique | 30 A
F15. | Moteur de toit ouvrant électrique | 25 A
F16. | Platine de commande de porte conducteur (lève-vitres et rétroviseurs) | 5 A
F17. | Éclairage d'accueil des rétroviseurs extérieurs et mémorisation de position | 10 A
F18. | Amplificateur audio | 25 A
F19. | Réserve
F20. | Volet de coffre motorisé | 7,5 A
F21. | Accès et démarrage mains libres ou portes latérales coulissantes motorisées (gauche et droite) | 3 A
