Le Citroën Nemo a été présenté à l'été 2007 et commercialisé au début de l'année 2008. Développé conjointement par Fiat, PSA Peugeot Citroën et Tofaş, ce véhicule repose sur la plate-forme de la Fiat Grande Punto. Il se caractérise par un empattement de 2 513 mm. Il est également disponible sous les appellations Fiat Fiorino et Peugeot Bipper. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais du Citroën Nemo (première génération). Années de production : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Vous trouverez ici l'emplacement, la description et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Pompe à essence » sont indiquées en gras.
Dans l'habitacle

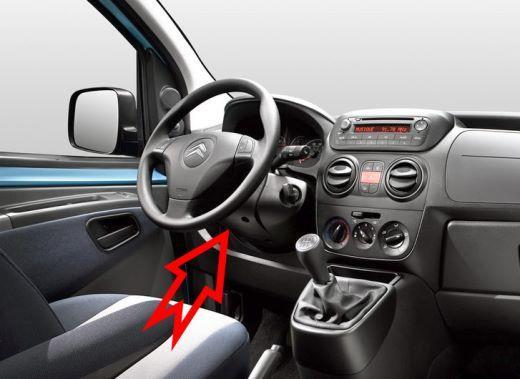

La boîte à fusibles est située sous le tableau de bord.
Pour y accéder, dévissez les deux vis à l'aide de la clé de contact, puis basculez le boîtier vers le bas.

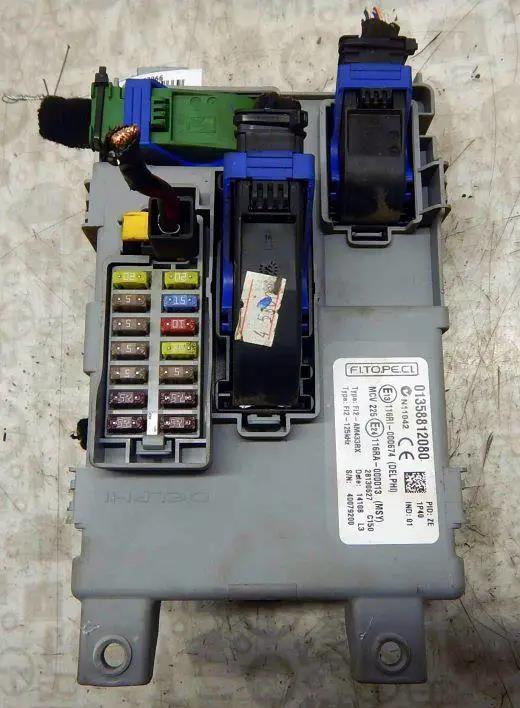

Photo d'illustration.

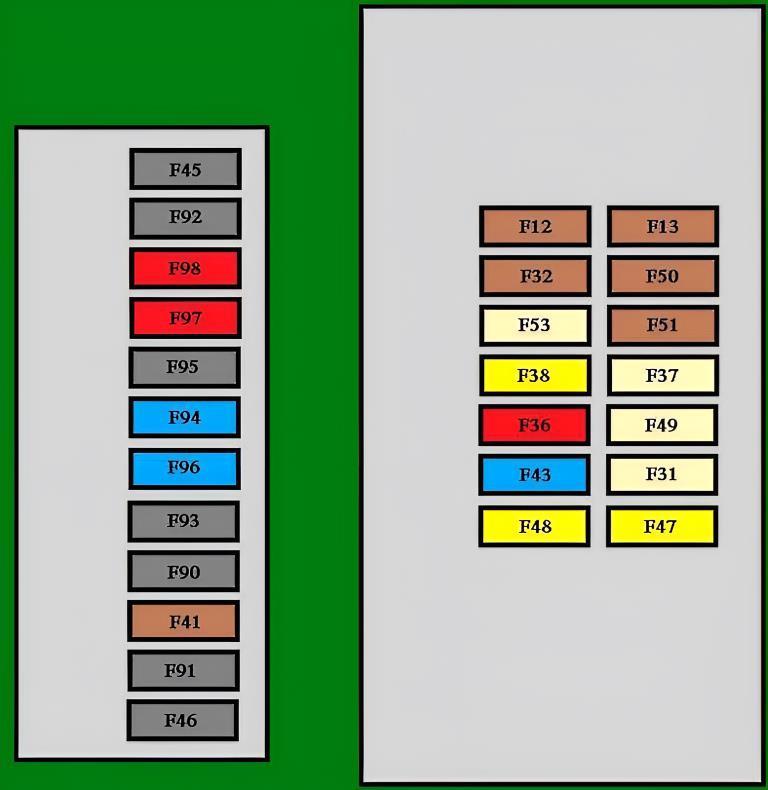

Schéma
N° | Affectation | Ampérage
F12. | Feu de croisement droit | 7,5 A
F13. | Feu de croisement gauche, correcteur de site des phares | 7,5 A
F31. | Alimentation du calculateur moteur | 5 A
F32. | Commandes d'éclairage avant et arrière | 7,5 A
F36. | Autoradio, système mains libres, commande de climatisation, prise de diagnostic EOBD | 10 A
F37. | Contacteur de feux de stop, combiné d'instruments | 5 A
F38. | Verrouillage centralisé des portes | 20 A
F41. | Rétroviseurs extérieurs dégivrants | 7,5 A
F43. | Pompe de lave-glace | 15 A
F47. | Lève-vitre conducteur | 20 A
F48. | Lève-vitre passager | 20 A
F49. | Calculateur d'aide au stationnement, contacteur de feux de recul, commande des rétroviseurs extérieurs, alarme volumétrique | 5 A
F50. | Calculateur d'airbags | 7,5 A
F51. | Contacteur de feux de stop, contacteur de pédale d'embrayage, platine de commande des rétroviseurs extérieurs, système Bluetooth | 7,5 A
F53. | Combiné d'instruments, feu antibrouillard arrière | 5 A
F94. | Allume-cigare | 15 A
F96. | Prise 12 V | 15 A
F97. | Siège conducteur chauffant | 10 A
F98. | Siège passager chauffant | 10 A
Dans le compartiment moteur

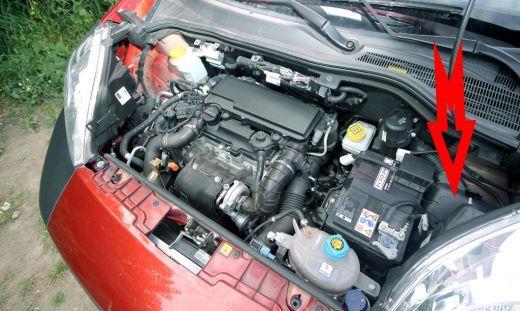

Le boîtier est situé à proximité de la batterie.
Pour accéder à la boîte à fusibles, débranchez d'abord le connecteur du projecteur avant gauche, puis déclipsez le couvercle du boîtier.

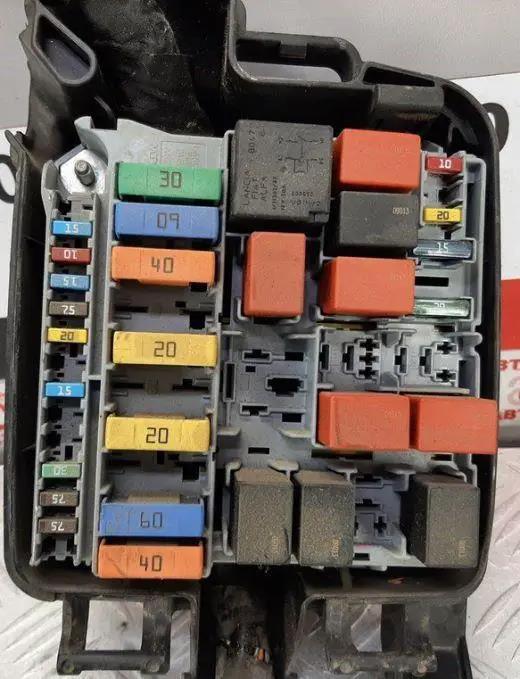

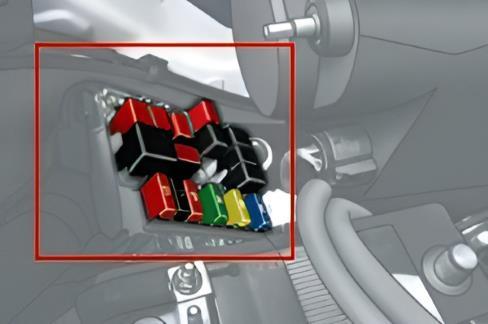

Photo d'illustration.

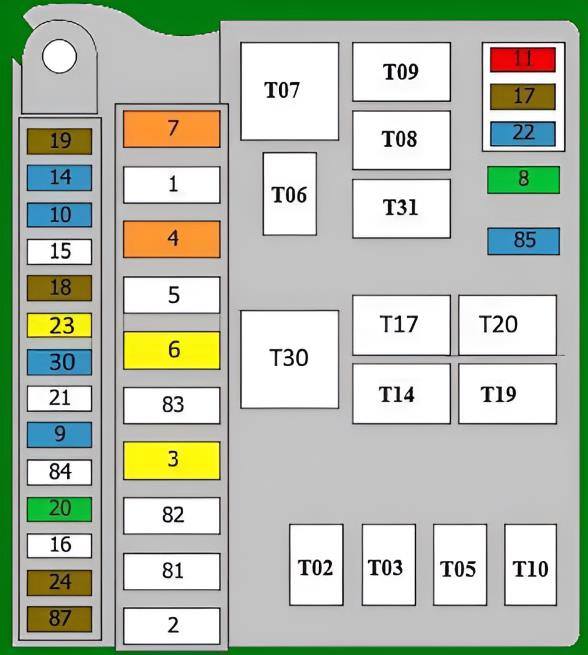

Schéma
N° | Affectation | Ampérage
1. | Alimentation de l'interconnexion habitacle (BSI) | 60 A
2. | Non affecté
3. | Alimentation du démarreur | 20 A
4. | Groupe hydraulique ABS | 40 A
5. | Non affecté
6. | Motoventilateur de refroidissement (petite vitesse) | 20 A
7. | Motoventilateur de refroidissement (grande vitesse) | 40 A
8. | Climatisation | 30 A
9. | Prise remorque ou non affecté | 15 A
10. | Avertisseur sonore | 15 A
11. | Calculateur moteur | 10 A
14. | Projecteurs | 15 A
15. | Non affecté
16. | Non affecté
17. | Réchauffeur de filtre à gazole ou non affecté | 7,5 A
18. | Relais principal | 7,5 A
19. | Compresseur de climatisation | 7,5 A
20. | Lunette arrière et rétroviseurs dégivrants | 30 A
21. | Non affecté
22. | Pompe d'injection ou non affecté | 15 A
23. | Boîte à fusibles du compartiment moteur | 20 A
24. | Calculateur ABS/ESP | 7,5 A
30. | Projecteurs antibrouillard | 15 A
81. | Calculateur de chauffage additionnel ou non affecté | 60 A
82-84. | Non affecté
85. | Allume-cigare, prise 12 V et sièges chauffants | 15 A
87. | Feux de recul, capteur de présence d'eau dans le gazole | 7,5 A
T02. | Relais de feux de route
T03. | Relais d'avertisseur sonore
T05. | Relais de compresseur de climatisation
T06. | Relais de motoventilateur de refroidissement
T07. | Relais de motoventilateur de refroidissement (deux vitesses)
T08. | Relais de pulseur d'air de climatisation
T09. | Relais principal du calculateur moteur
T10. | Relais de pompe à carburant, relais auxiliaire
T14. | Relais de projecteurs antibrouillard
T17. | Non affecté
T19. | Relais de lunette arrière et rétroviseurs dégivrants
T20. | Relais d'interdiction de démarrage
T30. | Non affecté
T31. | Relais de prise de courant, éclairage et sièges chauffants
