La deuxième génération du Citroën Jumpy a été lancée sur le marché en 2006. Dans la deuxième moitié de 2013, un petit lifting a été effectué, les modifications concernaient surtout le design de la partie avant de la voiture. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Citroën Jumpy (deuxième génération) 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à essence.
Dans le compartiment moteur
C'est ici que se trouvent deux boîtes à fusibles chargées de protéger les circuits électriques du véhicule.
Boîte à fusibles

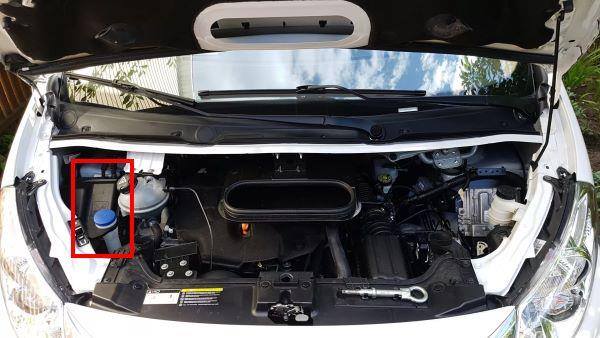

La boîte à fusibles se trouve sur le côté gauche du compartiment moteur, mais sur certaines modifications, elle peut également être placée sur le côté droit et avoir un design différent. En outre, une plaque avec des fusibles à haut pouvoir de coupure est placée sur la batterie.
TYPE 1

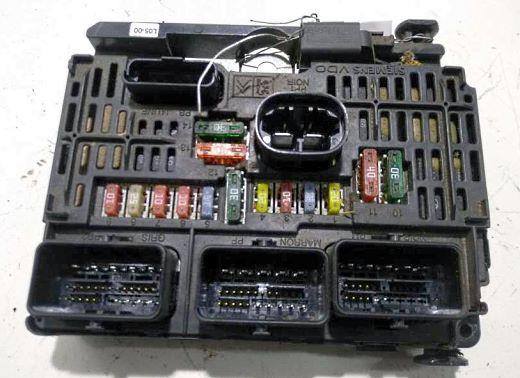

Vue générale.

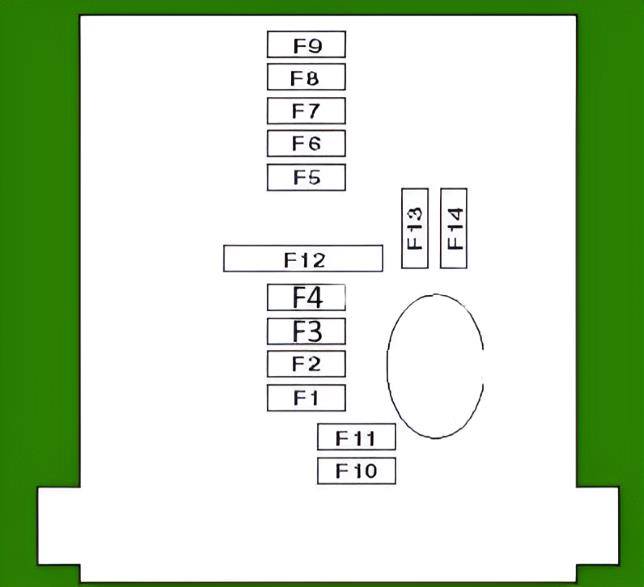

Schéma
N° | Affectation des fusibles | Ampères
F1. | ECU moteur, systèmes d'alimentation en carburant et en air, ensemble de ventilateur | 20A
F2. | Avertisseur sonore | 15A
F3. | Pompe du lave-glace avant et arrière | 10A
F4. | Lave-phares | 20A
F5. | Essence : gestion du moteur | 15A
F6. | Direction assistée, pédale de frein supplémentaire | 10A
F7. | Système de freinage ABS/ECP | 10A
F8. | Système de démarrage | 20A
F9. | Interrupteur principal de la pédale de frein | 10A
F10. | Commande moteur | 30A
F11. | Moteur de ventilateur de climatisation/chauffage | 40A
F12. | Essuie-glace de pare-brise | 30A
F13. | Interface pour systèmes intégrés | 40A
F14. | Réserve | 30A
Panneau supplémentaire sur le côté
1. | Moteur de ventilateur de climatisation/chauffage | 30A
2. | Système ABS/ESP | 40A
3. | Système ABS/ESP | 30A
4. | 60A
5. | 70A
6. | Chauffage auxiliaire | 20A
7. | -
8. | 30A
TYPE 2
La deuxième version de la protection de bas de caisse.

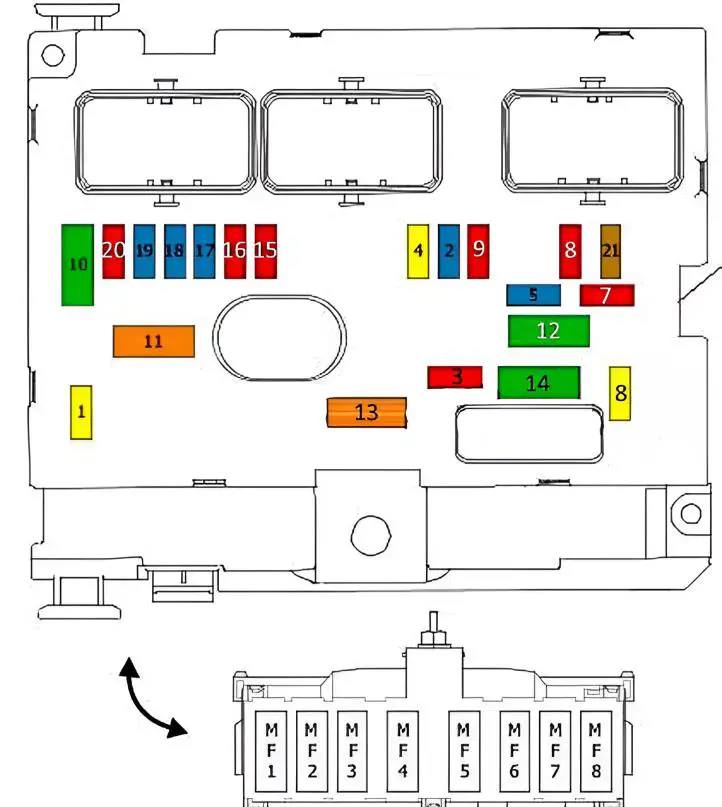

Plan
N° | Tableau des fusibles | Ampères
1. | relais principal | 20A
2. | Klaxon | 15A
3. | Lave-glace avant et arrière | 10A
4. | Pompe du lave-phares | 20A
5. | Module de commande du moteur, réchauffeur de gazole, pompe d'appoint de carburant, module de carburant (fusible de la pompe à essence) | 15A
6. | Débitmètre massique, ventilateur de radiateur, relais de changement rapide de vitesse, contacteur de pédale de frein, pompe de direction assistée, contacteur de boîte de vitesses, électrovanne de blocage du sélecteur de vitesses | 10A
7. | Calculateur ABS/ESP | 10A
8. | Electrovanne de démarreur | 20A
9. | Commutateur de pédale de frein | 10A
10. | Electrovanne de commande du turbocompresseur, unité de commande du moteur, capteur carburant-eau, électrovanne de commande du turbo | 30A
11. | Chauffage et climatisation | 40A
12. | commande des essuie-glaces avant | 30A
13. | au BSI (module de distribution électrique intelligent) | 40A
14. | Remplacement | 30A
15. | Feux de route droit | 10A
16. | Feu de route gauche | 10A
17. | Feux de croisement gauche | 15A
18. | Feux de croisement droit | 15A
19. | Unité de contrôle du moteur, vanne EGR électronique, chauffage des vapeurs d'huile, débitmètre massique, chauffage du gazole | 15A
20. | Unité de commande du moteur, électrovanne de commande du turbocompresseur, capteur carburant/eau, pompe d'injection (diesel)
| 10A
21. | Relais de ventilateur de radiateur (côté gauche), ventilateur de refroidissement droit, ventilateur de radiateur (relais à action rapide) | 5A
MF1. | Vide
MF2. | Calculateur ABS/ESP | 40A
MF3. | Driver ABS/ESP | 30A
MF4. | sur BSI (module de distribution de courant intelligent) | 60A
MF5. | sur BSI (module de distribution de courant intelligent) | 70A
MF6. | chauffage d'appoint | 20A
MF7. | calculateur de transmission automatique | 20A
MF8. | Relais de ventilateur | 30A

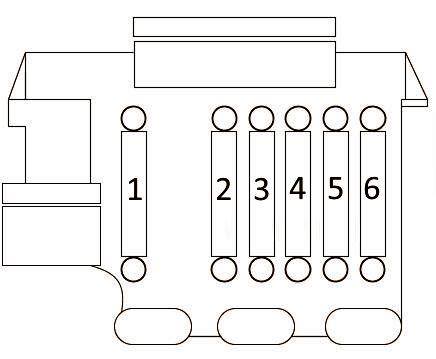

Fusibles de puissance
Se trouve sur le pack de batteries.
Schéma
N° | Tableau | Ampères
1. | Pompe de direction assistée | 100A
2. | Ventilateur de radiateur, relais de commutation rapide | 60A
3. | Relais du ventilateur de refroidissement, côté gauche | 60A
4. | Appareil de commande de la suspension | 40A
5. | Appareil de commande du chauffage | 100A
6. | Vide
Dans l'habitacle du véhicule
On y trouve une unité principale et trois autres unités.
Boîte à fusibles
Elle se trouve derrière la boîte à gants. Pour y accéder, abaissez le tiroir et tirez dessus avec force.
TYPE 1
Vue générale.

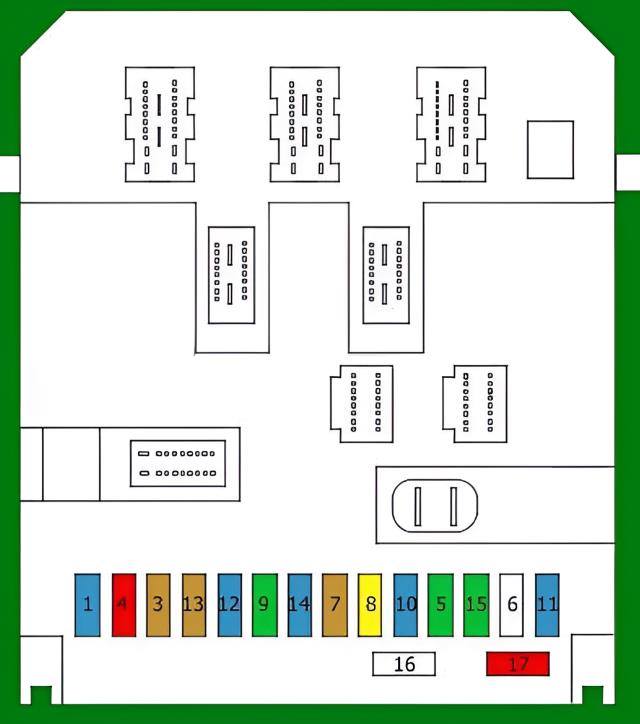

Schéma
N° | Affectation des fusibles | Ampères
1. | Essuie-glace arrière | 15A
2. | Réserve
3. | Centrale de commande d'airbag | 5A
4. | Capteur d'angle de braquage, capteur ESP, relais d'essuie-glace arrière, prise de diagnostic, commutateur d'embrayage, panneau de commande de la climatisation, réglage des phares, pompe de dosage pour filtre à particules | 10A
5. | Rétroviseurs extérieurs électriques, vitre électrique côté passager | 30A
6. | Lève-vitres avant | 30A
7. | Éclairage intérieur | 5A
8. | Indicateur multifonction, sirène d'alarme, système audio, changeur de CD, téléphone | 20A
9. | Allume-cigare avant Jumpy, prise de diagnostic | 30A
10. | Capteur de hauteur, commandes au volant, tableau de bord | 15A
11. | Prise de diagnostic, interrupteur d'allumage | 15A
12. | Kit mains libres, airbags, système d'aide au stationnement | 15A
13. | Boîte à fusibles dans le compartiment moteur, calculateur de remorque | 5A
14. | Capteur de pluie, climatiseur, tableau de bord | 15A
15. | Inconnu
16. | Inconnu
17. | Chauffage de la lunette arrière | 10A
TYPE 2

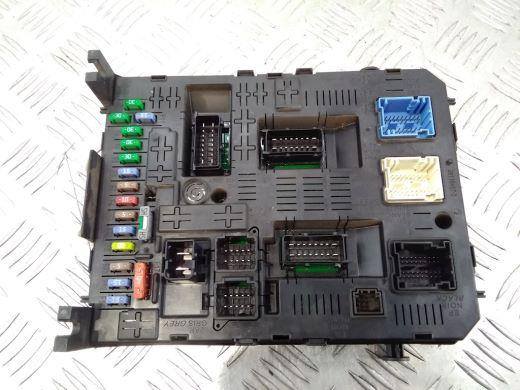

Photo - exemple.

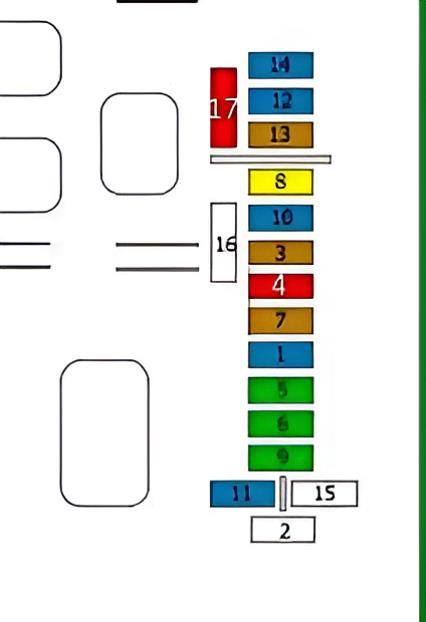

Plan
No | Affectation des fusibles | Ampères
1. | moteur d'essuie-glace arrière | 15A
3. | Module de commande d'airbag | 5A
4. | Interrupteur du régulateur de vitesse, connecteur de diagnostic, climatisation, phares adaptatifs, capteur d'angle de braquage, pompe de refroidissement, relais pour essuie-glace arrière, accéléromètre ESP gyroscope, pompe à additif pour carburant | 10A
5. | Lève-vitre côté conducteur, commande électrique des rétroviseurs, interrupteur de relevage de la vitre du passager | 30A
6. | Vide
7. | Interrupteur d'éclairage de la boîte à gants, lampe avant gauche, lampe intérieure arrière, lampe avant droite, système audio | 5A
8. | Unité de commande du système d'alarme, système audio, radiotéléphone, sirène d'alarme, boîte à fusibles de la remorque | 20A
9. | Citroen Jumpy Fusible allume-cigare, prise 12V arrière | 30A
10. | Commandes sous le volant, commande de suspension, tableau de bord | 15A
11. | Connecteur de diagnostic / interrupteur d'allumage | 15A
12. | Aide au stationnement, calculateur d'airbag, calculateur de ceinture de sécurité, kit mains libres | 15A
13. | Boîte à fusibles sous le capot, boîte à fusibles de la remorque | 5A
14. | Boîtier de commande de la climatisation, tableau de bord, capteur de pluie et de luminosité | 15A
15. | Relais de déverrouillage des portes arrière/coffre | 30A
17. | Lunette arrière chauffante, Rétroviseurs extérieurs électriques, Lunette arrière chauffante (côté gauche), Lunette arrière chauffante (côté droit) | 10A
16. | Dérivation
Plaque supplémentaire n° 1
Se trouve à côté de la boîte à fusibles.
Schéma
N° | Description | Ampères
1. | Chauffage des sièges avant | 30A
2. | Prise 12V arrière | 20A
3. | Boîte à fusibles de la remorque | 40A/50A
4. | Vide
Plaque supplémentaire n° 2
Situé dans le plancher du passager.

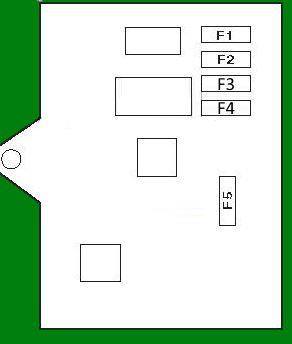

Plan
N° | Tableau | Ampères
F1. | Verrouillage central | 15A
F2. | Verrouillage central | 10A
F3. | Essuie-glace arrière | 20A
F4. | 10A
F5. | Rétroviseurs extérieurs rabattables | 5A
Plaque supplémentaire n° 3
Se trouve derrière la boîte à gants.
Schéma
N° | Description | Ampères
1. | Relais de déverrouillage des portes arrière/coffre | 15A
2. | Relais de déverrouillage pour portes arrière/coffre | 10A
3. | Relais essuie-glace de lunette arrière | 20A
4. | Relais de pompe de refroidissement | 10A
5. | Rétroviseur | 5A
Dans le coffre à bagages
Il se trouve derrière le revêtement sur le côté gauche.
Diagramme
N° | Affectation des fusibles | Ampères
F1. | 3A
F2. | Allumage | 15A
F3. | Système électrique de la remorque | 15A
F4. | Installation électrique de la remorque | 15A
F5. | Signalisation de secours | 40A
