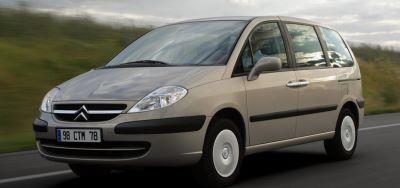

Le C8 a été présenté pour la première fois en 2002 au Salon international de l'automobile de Genève. Ce modèle remplaçait le monospace Évasion, issu d'un développement conjoint entre PSA Peugeot-Citroën et Fiat. Un restylage a été opéré en 2008, avant que le véhicule ne soit remplacé par le Grand C4 Picasso. Dans cet article, nous détaillons l'affectation des fusibles de la Citroën C8 (première génération ; moteurs des séries EW et ES). Années de production : 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Vous trouverez ci-dessous les emplacements, les affectations et les illustrations des boîtes à fusibles. Les fonctions « allume-cigare » et « pompe à carburant » sont indiquées en gras.
Dans le compartiment moteur

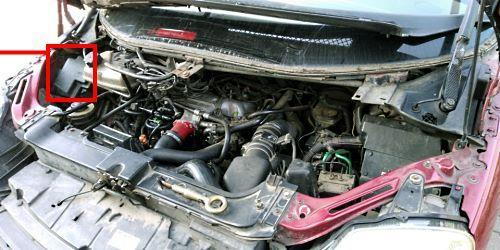

Le boîtier de fusibles est situé à proximité du réservoir de lave-glace. Pour y accéder, il est nécessaire de dégager ce réservoir.

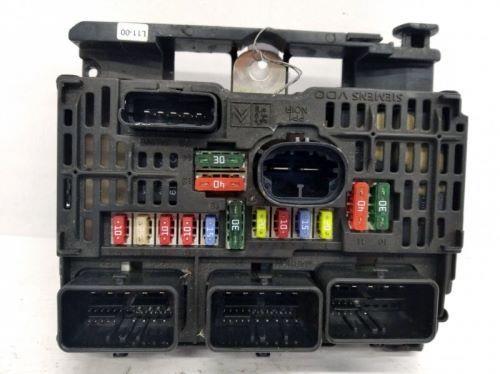

Cette photographie est présentée à titre d'exemple.

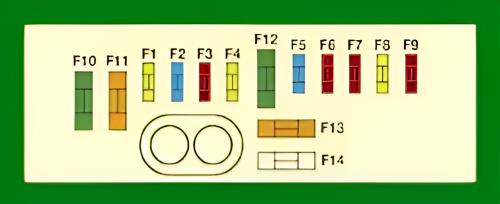

Schéma
N° | Affectation | Intensité
F1. | Calculateur contrôle moteur, électrovanne de recyclage des gaz d'échappement (EGR), régulateur de haute pression diesel | 20A
F2. | Avertisseur sonore | 15A
F3. | Pompe de lave-glace avant/arrière | 10A
F4. | Pompe de lave-projecteurs | 20A
F5. | Fusible de la pompe à carburant (pompe de gavage) - Actionneur de pompe | 15A
F6. | Calculateur de boîte de vitesses automatique - Groupe électropompe de direction assistée - Débitmètre d'air - Contacteur de frein - Correcteur de site des projecteurs | 10A
F7. | Calculateur ESP | 10A
F8. | Commande du démarreur | 20A
F9. | Calculateur de contrôle moteur | 10A
F10. | Électrovannes moteur - Sonde lambda - Injection électronique - Bobine d'allumage - Réchauffeur de gazole | 30A
F11. | Pulseur d'air | 40A
F12. | Essuie-vitre avant | 30A
F13. | Boîtier de servitude intelligent (+ après contact) | 40A
F14. | Non utilisé
Dans l'habitacle
L'habitacle intègre deux boîtes à fusibles destinées à la protection des différents circuits électriques du véhicule.
Boîte à fusibles n° 1

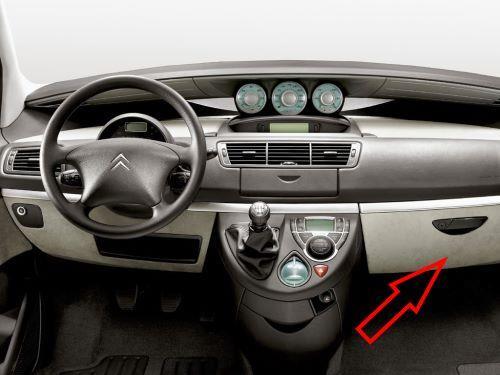

Elle est implantée du côté passager, logée derrière la boîte à gants. Pour les versions avec conduite à droite, elle se situe du côté conducteur, dans la partie inférieure du tableau de bord.

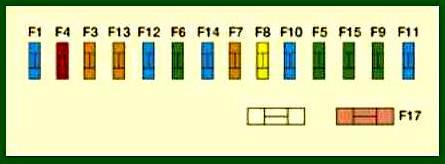

Tableau d'affectation
N° | Affectation | Intensité
F1. | Essuie-vitre arrière | 15A
F3. | Calculateur d'airbags | 5A
F4. | Capteur d'angle de volant - ESP - Rétroviseur intérieur électrochrome - Prise de diagnostic - Contacteur d'embrayage - Capteur de climatisation - Suspension autonivelante - Filtre à particules (FAP) | 10A
F5. | Toit ouvrant - Lève-vitres avant | 30A
F6. | Lève-vitres arrière | 30A
F7. | Plafonniers - Éclairage de miroir de courtoisie - Éclairage de boîte à gants | 5A
F8. | Combiné de bord - Alarme - Autoradio - Changeur CD - Calculateur d'additif gazole - Système de détection de sous-gonflage - Portes latérales coulissantes | 20A
F9. | Fusible de l'allume-cigare avant | 30A
F10. | Boîtier de servitude remorque - Commandes au volant | 15A
F11. | Prise de diagnostic - Sirène d'alarme - Calculateur de boîte de vitesses automatique - Contacteur antivol | 15A
F12. | Témoin de non-bouclage de ceinture - Airbags de portes coulissantes - Aide au stationnement - Mémorisation du siège conducteur - Siège passager électrique | 15A
F13. | Boîtier de servitude remorque | 5A
F14. | Capteur de pluie et de luminosité - Toit ouvrant - Climatisation - Compteur kilométrique - Combiné d'instruments - Système de navigation et de télécommunication | 15A
F15. | Verrouillage centralisé - Superverrouillage - Sécurité enfants électrique | 30A
F17. | Lunette arrière chauffante | 40A
Boîte à fusibles n° 2

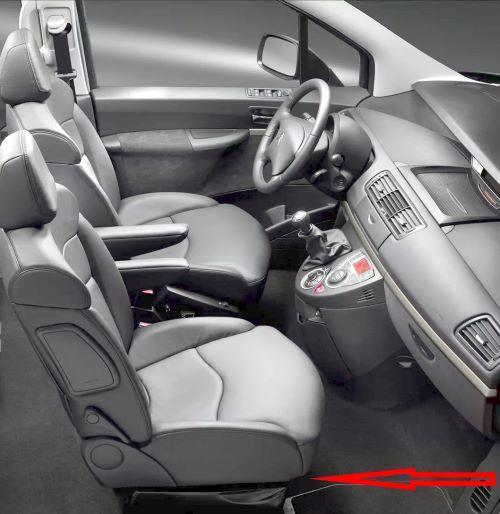

Ce boîtier est situé sous le siège passager avant, directement à côté de la batterie.

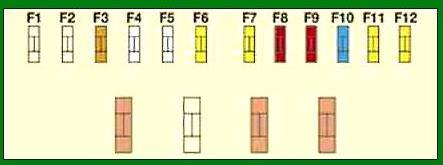

Schéma
N° | Affectation | Intensité
1. | Non utilisé
2. | Non utilisé
3. | Contacteur de frein | 5A
4. | Mémorisation des réglages du siège conducteur | 25A
5. | Mémorisation des réglages du siège passager - Toit ouvrant | 25A
6. | Toit ouvrant | 20A
7. | Toit ouvrant | 20A
8. | Siège passager chauffant | 10A
9. | Siège conducteur chauffant | 10A
10. | Feux de détresse / Signalisation | 15A
11. | Allume-cigare arrière / Prise accessoires 12 V (3e rangée) | 20A
12. | Allume-cigare arrière / Prise accessoires 12 V (2e rangée) | 20A
