En 1999, Citroën a présenté au Salon de l'automobile de Genève le concept futuriste C6 Lignage, dont de nombreuses solutions de design et de technique ont été intégrées dans le modèle de série de la berline phare Classe E. Le lancement de la C6 Lignage a été retardé jusqu'en 2005. L'introduction de cette nouveauté dans la production a cependant été quelque peu retardée - la production n'a commencé qu'en 2005. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans le Citroën C6 (première génération ; code de carrosserie TD) 2005, 2006, 2007, 2008, 2009, 2010, 2010, 2011 et 2012 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans le coffre à bagages

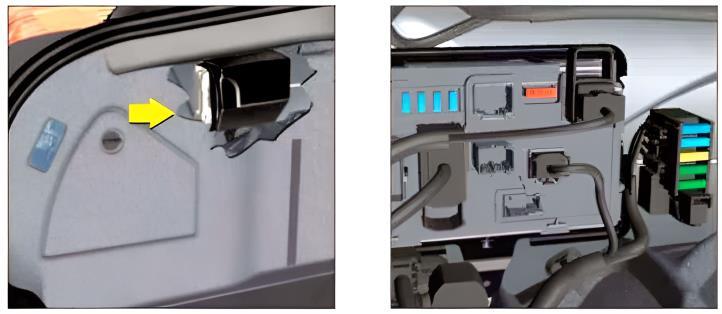

Se trouve derrière le revêtement sur le côté gauche.
Accès:
1. tirer le carénage vers l'arrière sur le côté gauche.
2. tirer les câbles électriques sur le côté.
3. Ouvrir l'appareil.
La photo est un exemple.

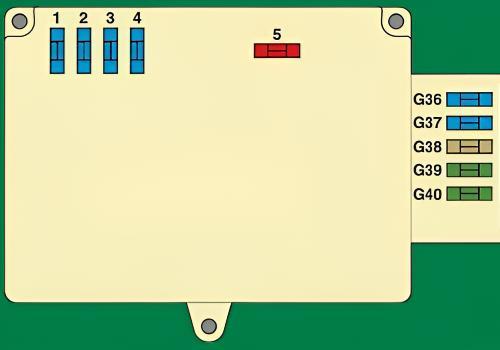

Schéma
No | Tableau des fusibles | Ampères
1. | trappe de réservoir de carburant | 15A
2. | Vide
3. | Vide
4. | Déflecteur réglable | 15A
5. | Lunette arrière chauffante électrique | 40A
G36. | Siège arrière gauche chauffé électriquement (Pack Lounge) | 15A / 25A
G37. | Siège arrière droit chauffé électriquement (Pack Lounge) | 15A / 25A
G38. | Réglage électrique du siège arrière (Pack Lounge) | 30A
G39. | Prise allume-cigare arrière - Prise dans l'habitacle arrière | 30A
G40. | Frein de stationnement électrique | 25A
Dans l'habitacle du véhicule

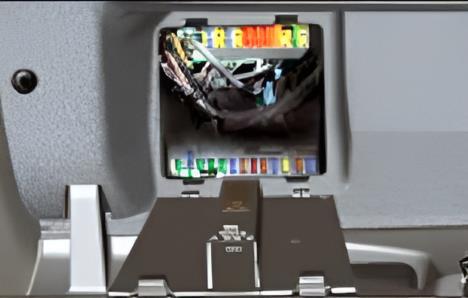

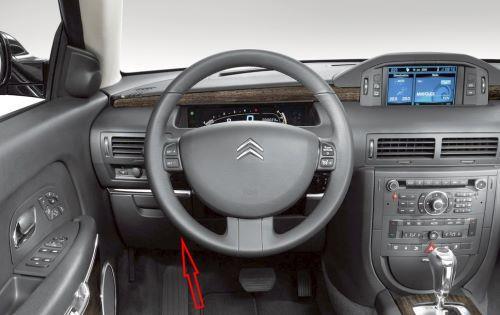

La boîte à fusibles se trouve du côté conducteur (conduite à gauche) ou derrière la boîte à gants (conduite à droite).
Pour y accéder, ouvrez la boîte à gants et retirez le couvercle.
Plan
N° | Affectation | Ampères

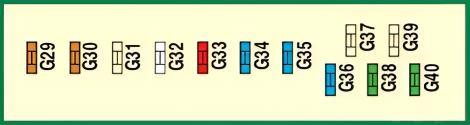

Panneau de commande supérieur
G29. | Capteurs de pression des pneus - 6 Changeur de CD | 5A
G30. | Connecteur de diagnostic | 5A
G31. | Télématique selon le pays d'importation | 5A
G32. | Amplificateur | 25A
G33. | Système de suspension hydraulique | 10A
G34. | BOÎTE DE VITESSES AUTOMATIQUE | 15A
G35. | Siège passager chauffant électriquement | 15A
G36. | Siège conducteur chauffé électriquement | 15A
G37. | Vide
G38. | Siège conducteur électrique | 30A
G39. | Vide
G40. | Siège passager électrique | 30A

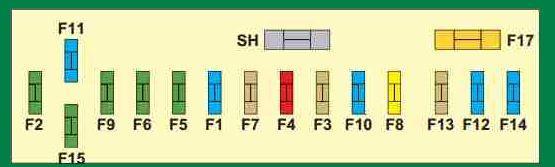

Habillage inférieur
F1. | Vide
F2. | Vide
F3. | Airbags | 5A
F4. | Système de freinage - Capot moteur avec protection contre les blessures - Limiteur de vitesse - Régulateur de vitesse - Rétroviseurs polarisés - Connecteur de diagnostic - Affichage multifonctionnel avec fonction de basculement | 10A
F5 . | Lève-vitres électriques à l'avant - Toit ouvrant | 30A
F6. | Lève-vitres électriques arrière | 30A
F7. | Éclairage intérieur et de la boîte à gants, allume-cigare arrière | 5A
F8. | Boutons de commande au volant - Écran - Lève-vitres (fonction micro-lève-vitres) - Alarme - Autoradio | 20A
F9. | Citroen C6 allume-cigare avant | 30A
F10. | Boîtier de commande dans le coffre, module de remorque | 15A
F11. | Dispositif antivol | 15A
F12. | Capteur de ceinture de sécurité pour conducteur et passager - Ouverture des vitres (fonction micro lève-vitre), Commande électrique des sièges, Parktronic, Système audio JBL | 15A
F13. | Capot de sécurité - Capteur de précipitations et de luminosité - Essuie-glace - Alimentation de l'unité de relais de puissance | 5A
F14. | Système AFIL - Climatisation automatique - Combiné d'instruments - Système d'affichage du pare-brise - Airbags - Oreillette Bluetooth® pour radiotéléphone (Hands Free) - Relais hydraulique | 15A
F15. | Verrouillage centralisé motorisé - Système de retenue pour enfants | 30A
F16. | SHUNT
F17. | Système de ventilation | 40A
Dans le compartiment moteur

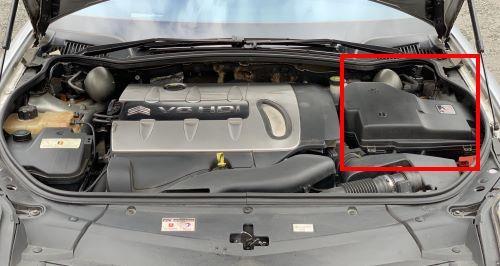

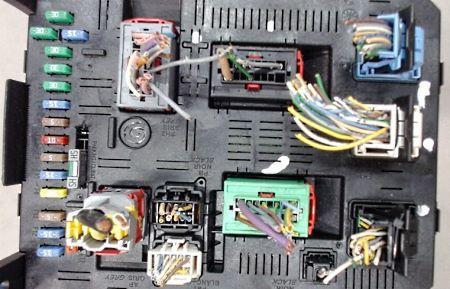

Se trouve derrière le couvercle de protection sur le côté gauche du capot moteur.

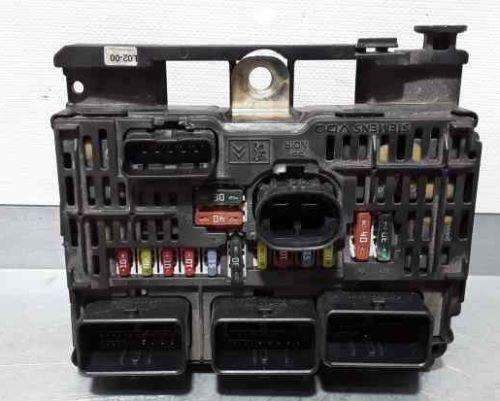

La photo est un exemple.
Schéma
N° | Tableau des fusibles | Ampères
1. | Unité de commande électronique du moteur - Unité moteur du radiateur | 20A
2. | Avertisseur sonore | 15A
3. | Pompe de lave-glace | 10A
4. | Lave-phares | 20A
5. | Préchauffage moteur - système d'injection (moteur diesel) | 15A
6. | Système de freinage | 10A
7. | Boîte de vitesses automatique | 10A
8. | Démarreur | 20A
9. | Capot moteur à l'épreuve des blessures - Phares au xénon à double optique avec réglage de la portée des phares des roues avant en fonction de l'angle de rotation | 10A
10. | Buses - Bobine d'allumage - Unité de commande électronique du moteur - Alimentation en carburant (moteur diesel) | 30A
11. | Climatisation automatique (ventilateur) | 40A
12. | Essuie-glace | 30A
13. | Unité de commande BSI | 40A
14. | Vide
