La C2 est une petite voiture particulière du constructeur français Citroën. Le modèle a été lancé sur le marché en septembre 2003. En octobre 2005, la voiture a été relookée : Les phares, l'intérieur et l'électronique ont été remplacés. Elle a été produite en version bicorps jusqu'en 2010. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Citroën C2 (première génération ; code corps JM) 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Dans le compartiment moteur

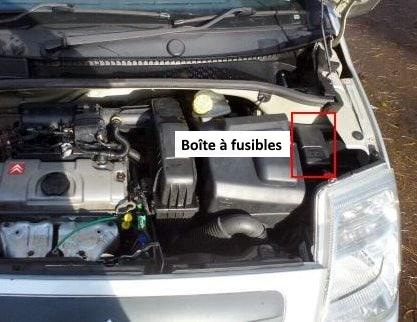

La boîte à fusibles se trouve sur le côté droit du compartiment moteur, à côté de la batterie. Pour y accéder, il faut retirer le couvercle de la batterie.
Modèles après 2005

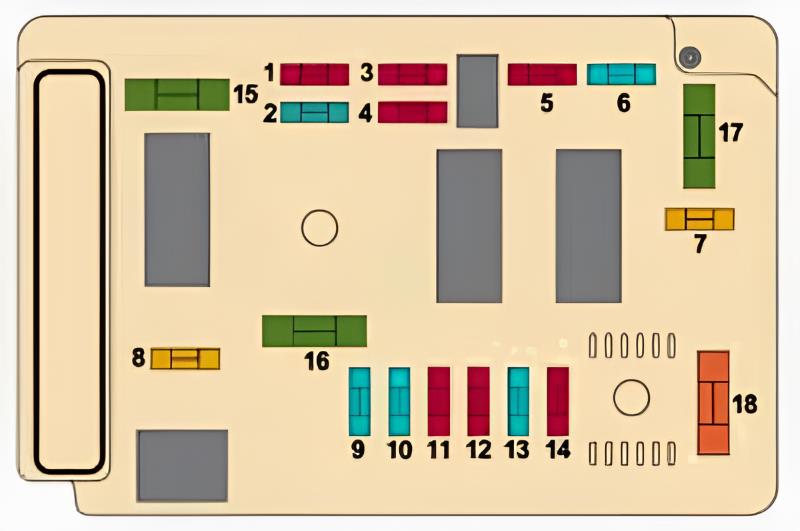

Schéma
N° | Affectation des fusibles | Ampères
1. | Capteur d'eau dans le gazole | 20A
2. | Signal acoustique | 15A
3. | Lave-glace | 10A
4. | Lave-phares | 20A
5. | Fusible pompe à essence | 15A
6. | Direction assistée | 10A
7. | Niveau du liquide de refroidissement du moteur | 20A
8. | Démarreur | 25A
9. | Système ABS. ESP | 10A
10. | Appareils du système de commande du moteur (bobine d'allumage, électrovanne, capteur d'oxygène, injection) - Pompes à absorption | 30A
11. | Ventilateur | 40A
12. | Essuie-glace de pare-brise | 30A
14. | Pompe à air (moteurs à essence) - Chauffage du carburant diesel | 40A
Modèles jusqu'à 2005

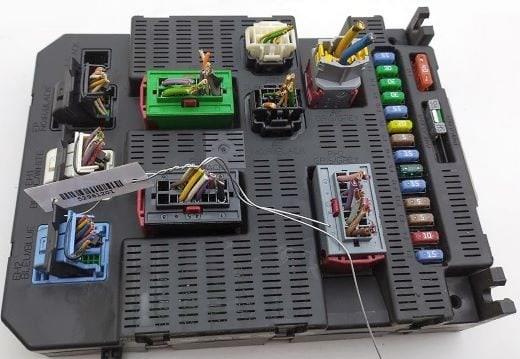

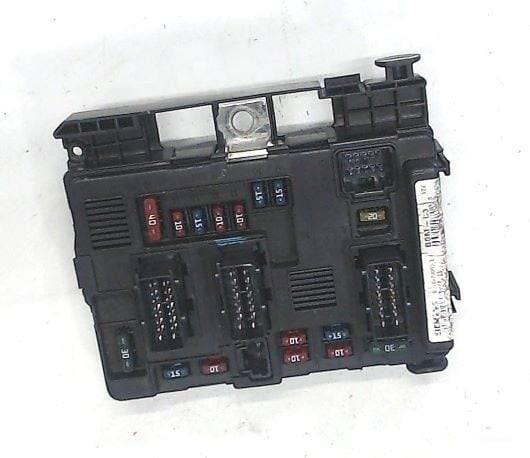

Exemple de photo.

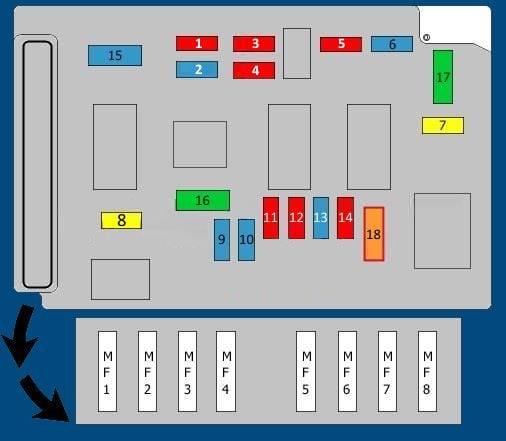

Plan
N° | Tableau des fusibles | Ampères
MF1. | moteur du ventilateur de refroidissement | 30A
MF2. | Système de freinage antiblocage (ABS) | 30A
MF3. | Système de freinage antiblocage (ABS) | 30A
MF4. | Unité de commande multifonctionnelle | 60A
MF5. | Unité de commande multifonctionnelle | 70A
MF6. | Sièges chauffants | 20A
MF7. | Serrure de contact | 30A
MF8. | Direction assistée | 80A
1. | Contrôleur électronique de stabilité, capteur d'eau du filtre à carburant, bougies de préchauffage, feux de recul, unité de contrôle électronique de la transmission, capteur de vitesse | 10A
2. | Pompe à essence | 15A
3. | Centrale électronique pour le système antiblocage (ABS) et centrale électronique pour le programme de stabilité électronique (ESP) | 10A
4. | Commutateur de feu stop (capteur de position de pédale de frein), capteur de position de pédale d'embrayage, système d'entretien de la vitesse, unité de commande électronique de la transmission, relais de chauffage du liquide de refroidissement, commutateur de manque de liquide de refroidissement, unité de commande électronique de la direction assistée, relais de coupure de l'allumage | 10A
5. | Appareil de commande d'additif - (si présent) | 10A
6. | Phares antibrouillard | 15A
7. | Pompe de lavage des phares | 20A
8. | Gestion du moteur | 20A
9. | Phare gauche - feu de croisement | 15A
10. | Phare droit - Feu de croisement | 15A
11. | Phare gauche - Feux de route | 10A
12. | Phare droit - Feu de route | 10A
13. | Avertisseur sonore | 15A
14. | Lave-glace pare-brise/pare-brise arrière | 10A
15. | Commande moteur | 30A
16. | Pompe à air d'échappement | 30A
17. | Moteur d'essuie-glace | 30A
18. | Chauffage/climatisation | 40A
À l'intérieur du véhicule

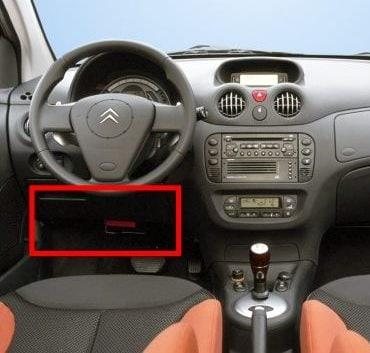

La boîte à fusibles se trouve du côté conducteur, dans la partie inférieure du tableau de bord. Pour y accéder, il faut retirer le couvercle de protection.
Modèles postérieurs à 2005
Photo - exemple.

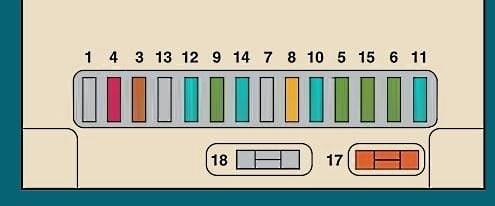

Schéma
N° | Description | Ampères
3. | Airbags | 5A
4. | Connecteur de diagnostic - Additif pour filtre à particules - Contacteur d'embrayage - Capteur d'angle du volant | 10A
5. | 30A
6. | Lave-glace | 30A
8. | horloge digitale - boutons de volant - autoradio - écran | 20A
9. | Citroen C2 Fusible allume-cigare, horloge digitale, éclairage de la cabine, miroir cosmétique | 30A
10. | Système d'alarme | 15A
11. | Contacteur d'allumage - Connecteur de diagnostic | 15A
12. | Calculateur d'airbag - Capteur de précipitations et de luminosité | 15A
14. | Parktronic - Combiné d'instruments - Climatisation automatique - Téléphone Bluetooth* | 15A
15. | Verrouillage central électrique - Système de super fermeture | 30A
17. | Dégivrage ou buée de la lunette arrière | 40A
18. | Shunt
Modèles jusqu'à 2005

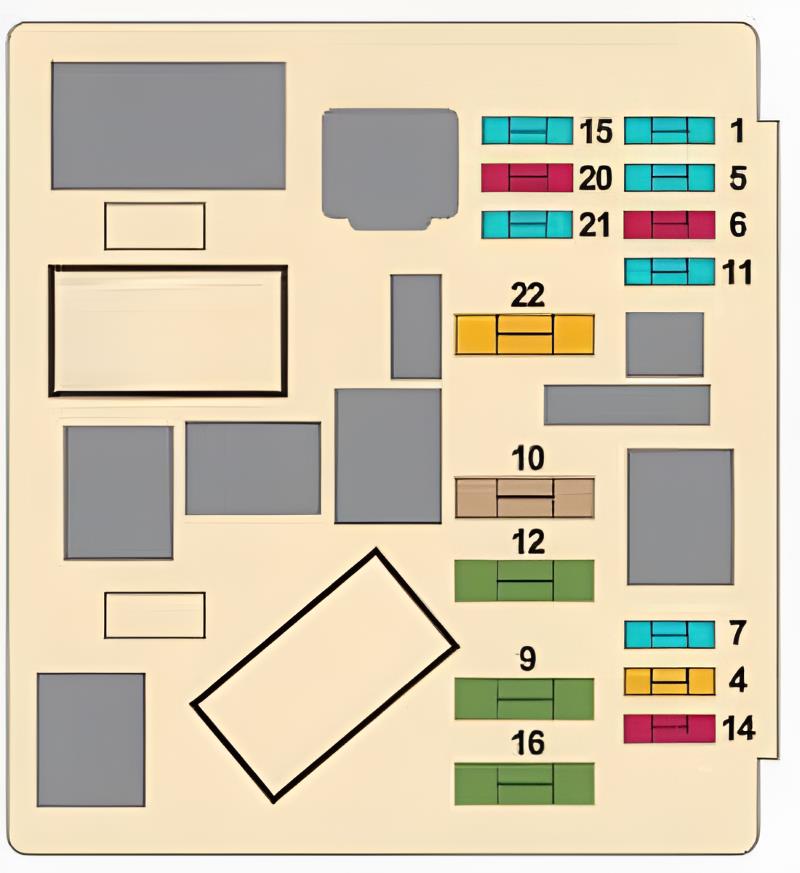

Schéma
N° | Affectation des fusibles | Ampères
1. | Connecteur de diagnostic | 15A
4. | Alarme antivol, système audio, horloge, affichage multifonctions, boîte à fusibles (compartiment moteur), commande électrique de la colonne de direction, télématique | 20A
5. | Buzzer de l'alarme antivol | 15A
6. | Connecteur de diagnostic (DLC), commande électrique de la colonne de direction, sélecteur de boîte automatique | 10A
7. | Alarme antivol, capteur de lumière solaire, capteur de pluie | 15A
9. | Vide
10. | Dégivrage de la lunette arrière, rétroviseurs extérieurs à commande électrique | 40A
11. | Essuie-glace/lave-glace arrière | 15A
12. | Lève-vitres électriques | 30A
14. | Boîte à fusibles (compartiment moteur), commande électronique SRS, commande électrique de la colonne de direction | 10A
15. | Système audio, affichage multifonctions, climatisation/chauffage, combiné d'instruments, unité de commande du système de stationnement, télématique | 15A
16. | Verrouillage central | 30A
20. | Feu de gabarit arrière droit | 10A
21. | Feu de gabarit arrière gauche, feu stop (haut) | 15A
22. | Connecteur options avant, système audio, fusible allume-cigare, rétroviseurs électriques, éclairage intérieur, horloge, éclairage de la plaque d'immatriculation, éclairage des rétroviseurs | 30A
