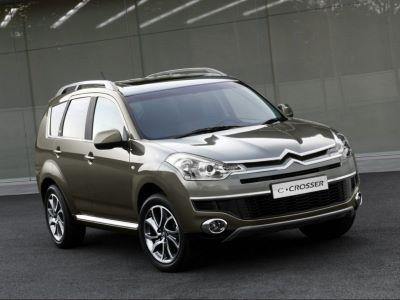

En 2007, le constructeur français a présenté un nouveau crossover baptisé C-Crosser, alors qu'il devait initialement s'appeler C7. Son nom est dérivé de l'anglais « to cross » (croiser). Ce véhicule est en effet le fruit d'une collaboration entre les industries automobiles japonaise et française, le Mitsubishi Outlander ayant servi de base à sa conception (tout comme pour le Peugeot 4007). Dans cet article, nous détaillons l'affectation des fusibles et des relais du Citroën C-Crosser (première génération ; code carrosserie EP, moteurs de la série 4B). Années de production : 2007, 2008, 2009, 2010, 2011, 2012.
Vous trouverez ici l'emplacement, la description et les illustrations des boîtes à fusibles. Les lignes « Allume-cigare » et « pompe à essence » sont indiquées en gras.
Dans le compartiment moteur

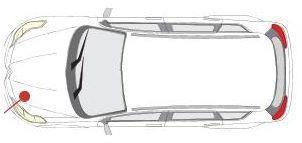

Il abrite trois boîtes à fusibles qui protègent les circuits électriques du véhicule.
Boîte à fusibles

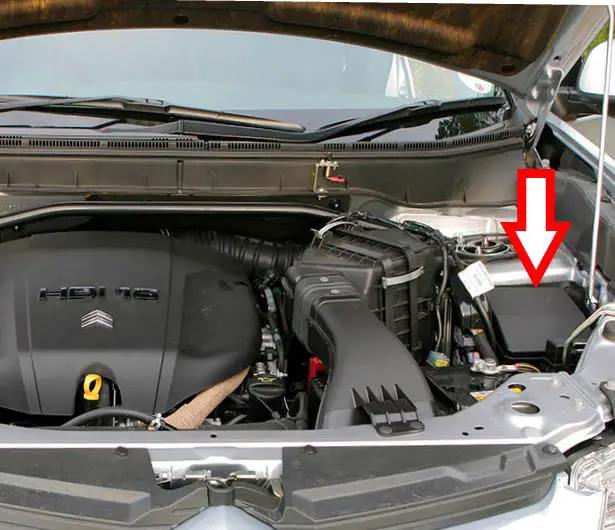

Le boîtier de distribution principal (Boîtier de Servitude Moteur - BSM) est situé à proximité de la batterie.

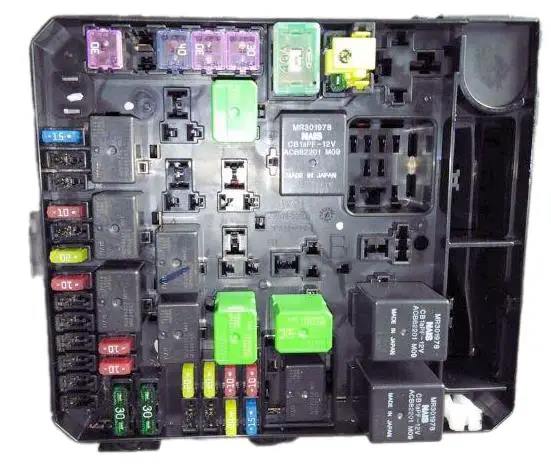

Vue d'ensemble.

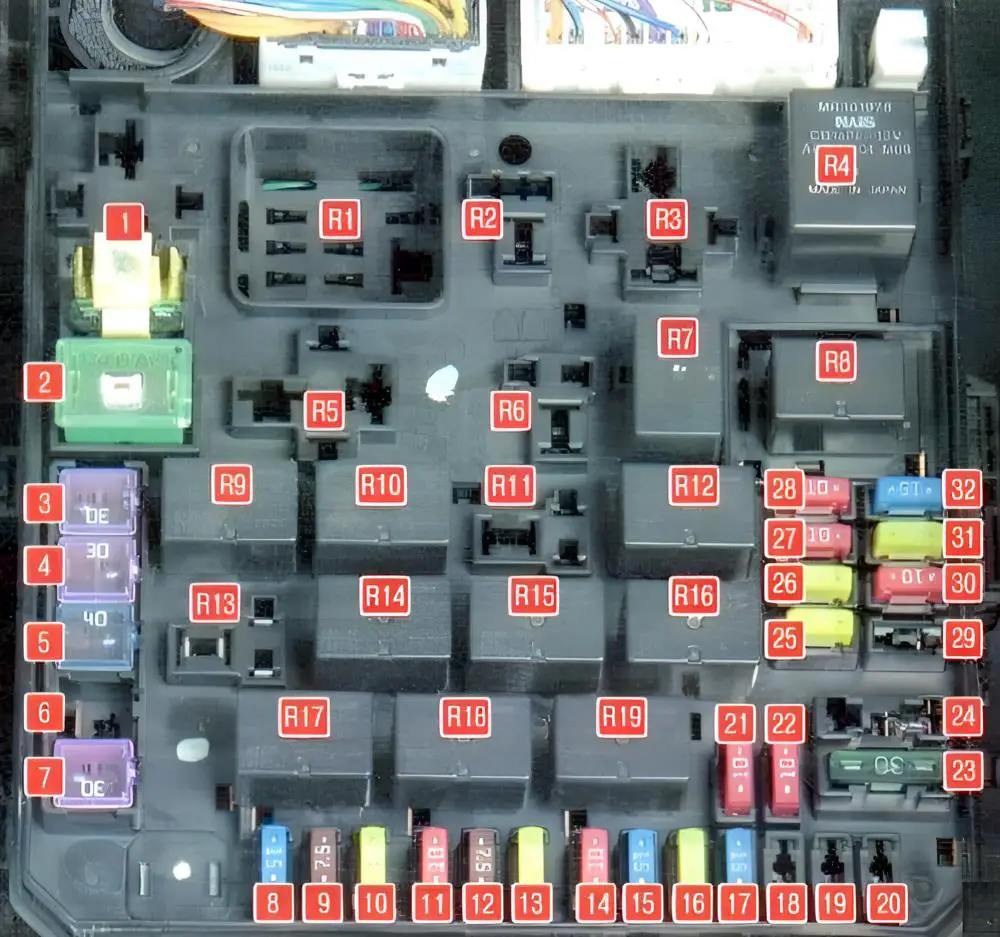

Schéma
N° | Affectation | Ampérage
R1. | Relais de préchauffage (moteurs diesel)
R2. | Relais de motoventilateur de refroidissement moteur
R3. | Relais de chauffage additionnel
R4. | Relais de gestion moteur
R5. | Relais de contrôle de stabilité (ESP)
R6. | Relais de motoventilateur de climatisation
R7. | Relais de gestion moteur
R8. | Relais de feux de croisement
R9. | Relais de gestion moteur
R10. | Relais de dégivrage des balais d'essuie-glace
R11. | Relais de feux de circulation diurne (feux de jour)
R12. | Relais de gestion moteur
R13. | Relais d'avertisseur sonore d'alarme
R14. | Relais de boîte de vitesses automatique
R15. | Relais de lave-projecteurs
R16. | Relais de feux de route
R17. | Relais de feux antibrouillard avant
R18. | Relais d'avertisseur sonore
R19. | Relais de climatisation
1. | Liaison habitacle / compartiment moteur | 30 A
2. | Motoventilateur de refroidissement moteur | 40 A
3. | Motoventilateur de condenseur de climatisation | 30 A
4. | Système ABS / ESP | 30 A
5. | Système ABS / ESP | 40 A
6. | Réserve
7. | Démarreur | 30 A
8. | Feux antibrouillard avant | 15 A
9. | Gestion moteur | 7,5 A
10. | Boîte de vitesses automatique | 20 A
11. | Avertisseur sonore | 10 A
12. | Alternateur | 7,5 A
13. | Lave-projecteurs | 20 A
14. | Climatisation | 10 A
15. | Boîtier papillon | 15 A
16. | Feux de détresse / Alarme antivol | 20 A
17. | Dégivrage des balais d'essuie-glace | 15 A
18. | Réserve
19. | Commande électrique du hayon | 30 A
20. | Feux de circulation diurne (feux de jour) | 10 A
21. | Feu de route gauche | 10 A
22. | Feu de route droit | 10 A
23. | Amplificateur audio | 30 A
24. | Équipements électriques moteur diesel | 30 A
25. | Feu de croisement gauche (ampoules à décharge / xénon) | 20 A
26. | Feu de croisement droit (ampoules à décharge / xénon) | 20 A
27. | Feu de croisement gauche (ampoules halogènes) | 10 A
28. | Feu de croisement droit (ampoules halogènes) | 10 A
29. | Alimentation calculateur moteur | 10 A
30. | Bobines d'allumage | 10 A
31. | Alimentation capteurs moteur | 20 A
32. | Fusible de la pompe à essence | 15 A

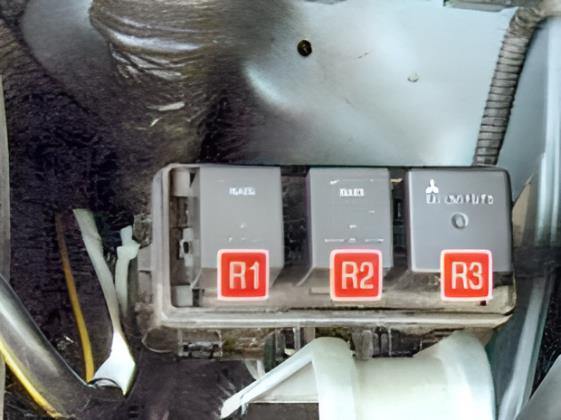

Boîte de relais

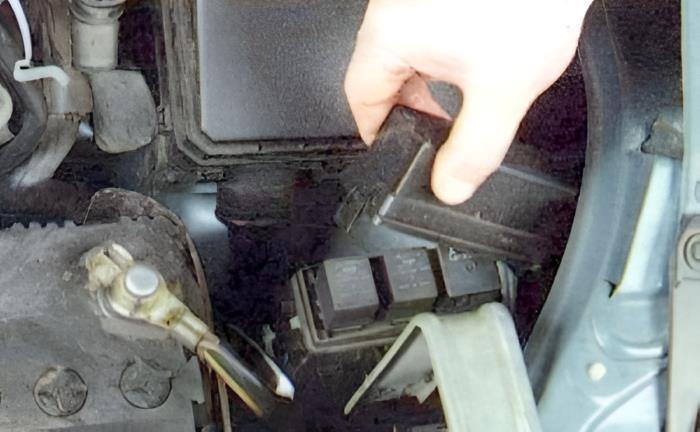

Elle est située à proximité du boîtier principal.
N° | Désignation
R1. | Relais de motoventilateur de refroidissement moteur (petite vitesse)
R2. | Relais de motoventilateur de climatisation
R3. | Relais de motoventilateur de refroidissement moteur (grande vitesse)
Fusibles de puissance

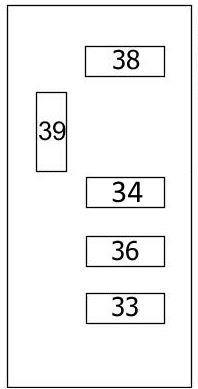

Un boîtier de fusibles de forte puissance (maxifusibles) est situé directement sur la borne positive de la batterie.
Schéma
N° | Désignation | Ampérage
33. | Alimentation du boîtier de servitude intelligent (BSI) / boîte à fusibles habitacle | 80 A
34. | Boîte à fusibles du compartiment moteur (BSM) | 120 A
36. | Relais de chauffage additionnel / préchauffage | 60 A
38. | Alimentation du boîtier de servitude intelligent (BSI), boîte à fusibles et relais de l'habitacle, relais de projecteurs, feu antibrouillard arrière | 80 A
39. | Alternateur | 120 A
Dans l'habitacle

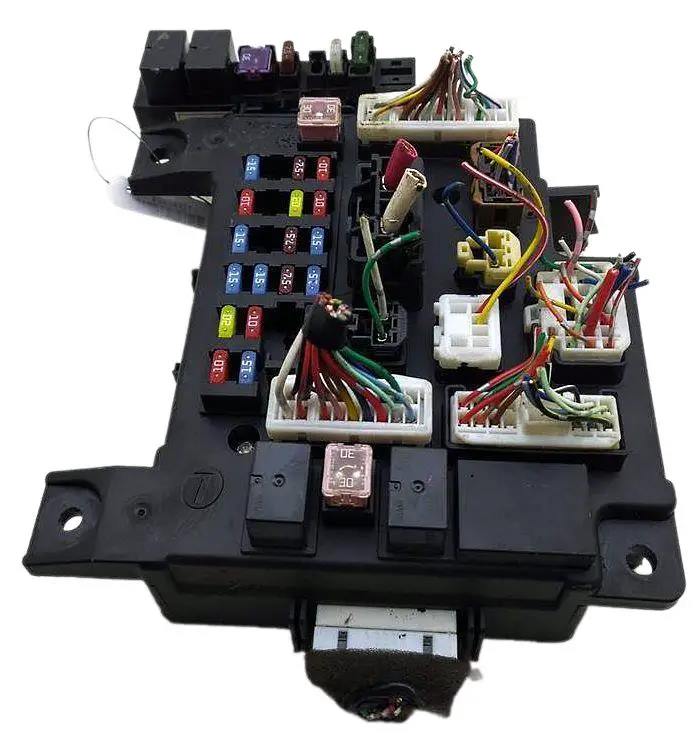

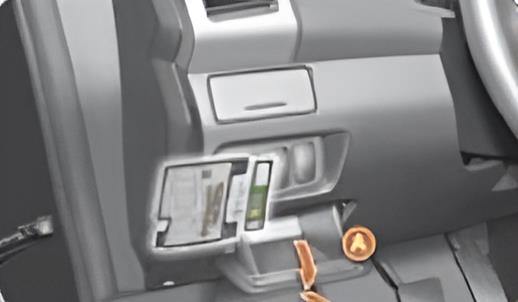

La boîte à fusibles est située du côté conducteur, dans la partie inférieure du tableau de bord, derrière le cache de protection.
Vue d'ensemble.

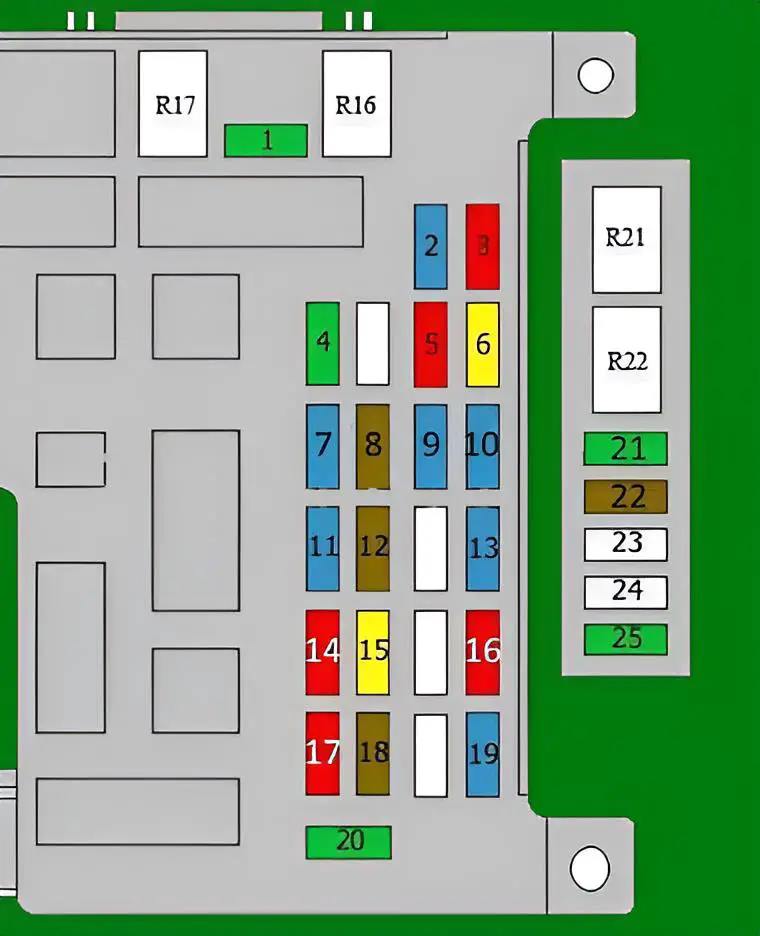

Schéma
N° | Désignation | Ampérage
1. | Système de chauffage / Pulseur d'air | 30 A
2. | Feux de stop, troisième feu stop, boîtier de servitude intelligent (BSI) | 15 A
3. | Feu antibrouillard arrière | 10 A
4. | Essuie-glace et lave-glace avant | 30 A
5. | Prise de diagnostic | 10 A
6. | Verrouillage centralisé, rétroviseurs extérieurs | 20 A
7. | Autoradio, système télématique, écran multifonction, écouteurs sans fil | 15 A
8. | Télécommande, calculateur de climatisation, combiné d'instruments, palettes de changement de vitesse | 7,5 A
9. | Écran multifonction, combiné d'instruments | 15 A
10. | Boîtier de servitude intelligent (BSI) | 15 A
11. | Essuie-glace arrière | 15 A
12. | Combiné d'instruments, calculateur 4x4, commande de climatisation, calculateur ABS / ESP, écran multifonction, correcteur d'assiette des projecteurs, calculateur d'airbag, capteur d'angle de braquage, toit ouvrant, lunette arrière dégivrante, récepteur de télécommande | 7,5 A
13. | Allume-cigare, prise 12 V (selon équipement) | 15 A
14. | Contacteur d'allumage | 10 A
15. | Toit ouvrant | 20 A
16. | Rétroviseurs extérieurs, autoradio, système télématique | 10 A
17. | Calculateur de transmission intégrale (4WD) | 10 A
18. | Feux de recul, aide au stationnement, caméra de recul, calculateur d'airbag | 7,5 A
19. | Allume-cigare, prise accessoires 12 V | 15 A
20. | Commande des lève-vitres électriques | 30 A
21. | Lunette arrière dégivrante | 30 A
22. | Rétroviseurs extérieurs dégivrants | 7,5 A
23. | Non utilisé
24. | Siège conducteur électrique, commande de rabattement de la banquette arrière | 25 A
25. | Sièges chauffants | 30 A
R16. | Relais de pulseur d'air (chauffage)
R17. | Relais de verrouillage centralisé
R21. | Relais de sièges chauffants
R22. | Relais de lunette arrière dégivrante
