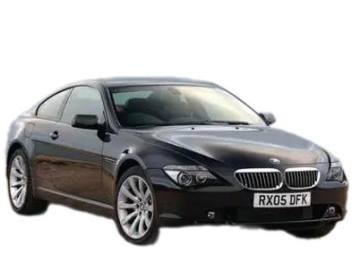

La BMW Série 6 est un coupé de grande routière (haut de gamme). La production de ce modèle a débuté en 1976, son principal concurrent étant la gamme Jaguar XK. La deuxième génération de la BMW Série 6 comprend la E63 (version coupé) et la E64 (version cabriolet). Cette génération a été produite de 2003 à 2010. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais de la BMW Série 6 (deuxième génération ; codes châssis E63 / E64 ; motorisations 630i, 635d, 645i, 650i, M6). Années de production : 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Vous trouverez ici les emplacements, les affectations et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.
Dans le coffre à bagages

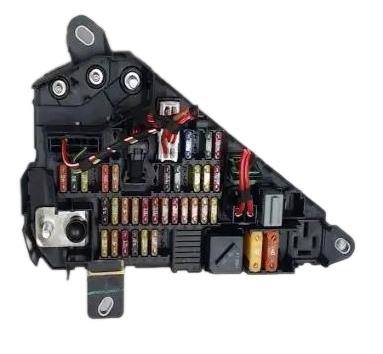

La boîte à fusibles se trouve derrière la garniture latérale, sur le côté droit.
Photo fournie à titre d'illustration.
Schémas

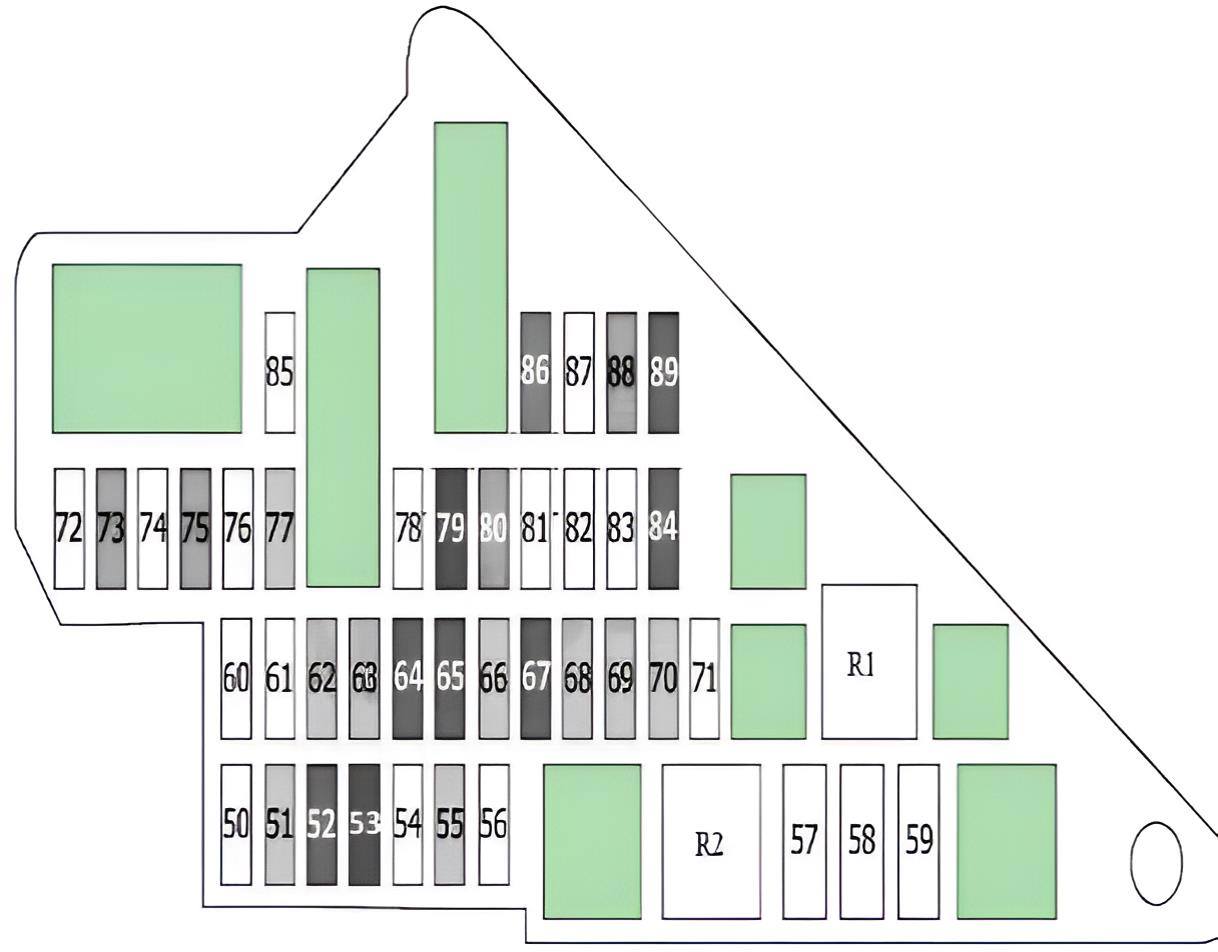

Véhicules produits après 09/2005
N° | Affectation | Intensité (A)
F50. | Étage de puissance de la pompe à carburant | 30 A
F51. | Alarme (capteur d'inclinaison), rétroviseur intérieur électrochrome, capteurs de porte | 5 A
F52. | Moteur de capote (toit escamotable) | 40 A
F53. | Moteur de réglage du dossier de siège | 30 A
F54. | Lunette arrière dégivrante | 40 A
F55. | Non affecté
F56. | Capteur de pluie et de luminosité. Nécessaire à l'allumage automatique des feux et au déclenchement des essuie-glaces. | 5 A
F57. | Commande du pulseur de climatisation / chauffage | 5 A
F58. | Non affecté
F59. | Amplificateur d'antenne audio | 5 A
F60. | Non affecté
F61. | Non affecté
F62. | Relais de lève-vitre arrière | 30 A
F63. | Non affecté
F64. | Commande du pulseur de climatisation / chauffage | 15 A
F65. | Non affecté
F66. | E63 : Toit ouvrant panoramique en verre / E64 : Module de capote | 20 A
F67. | Amortissement piloté (EDC) | 10 A
F68. | Amortissement piloté (EDC) | 5 A
F69. | Calculateur d'aide au stationnement (PDC) | 5 A
F70. | Régulateur de vitesse actif (ACC), capteurs de distance | 10 A
F71. | Centre de commande de la colonne de direction / Commutateurs multifonctions | 30 A
F72. | N62 : Relais de pompe à carburant, Diesel : Calculateur de pompe à carburant (EKPS) | 20 A
F73. | Jusqu'à 08/07 : Amplificateur audio | 30 A
F74. | Console centrale, commandes de réglage des sièges conducteur et passager | 10 A
F75. | Récepteur satellite, tuner numérique, module vidéo | 10 A
F76. | Contrôle dynamique du châssis (Dynamic Drive) | 10 A
F77. | Affichage tête haute (HUD) | 10 A
F78. | Calculateur ABS/DSC | 5 A
F79. | Écran central d'information (CID) | 10 A
F80. | Levier de vitesse, indiquer de rapport engagé, calculateur de télématique (TCU), compensateur de téléphone mobile, module de vision nocturne (Night Vision) | 10 A
F81. | Non affecté
F82. | Calculateur de contrôle de la pression des pneus (RDC) | 7,5 A
F83. | Réglage dynamique de la largeur du dossier (siège conducteur) | 30 A
F84. | Calculateur de boîte de vitesses séquentielle (SMG) | 15 A
F85. | Non affecté
F86. | Direction assistée (AFS / Servotronic) | 40 A
F87. | Allume-cigare avant, prise de recharge dans la boîte à gants | 20 A
F88. | Non affecté
F89. | Rétroviseur intérieur électrochrome, relais de délestage (borne 15) | 5 A

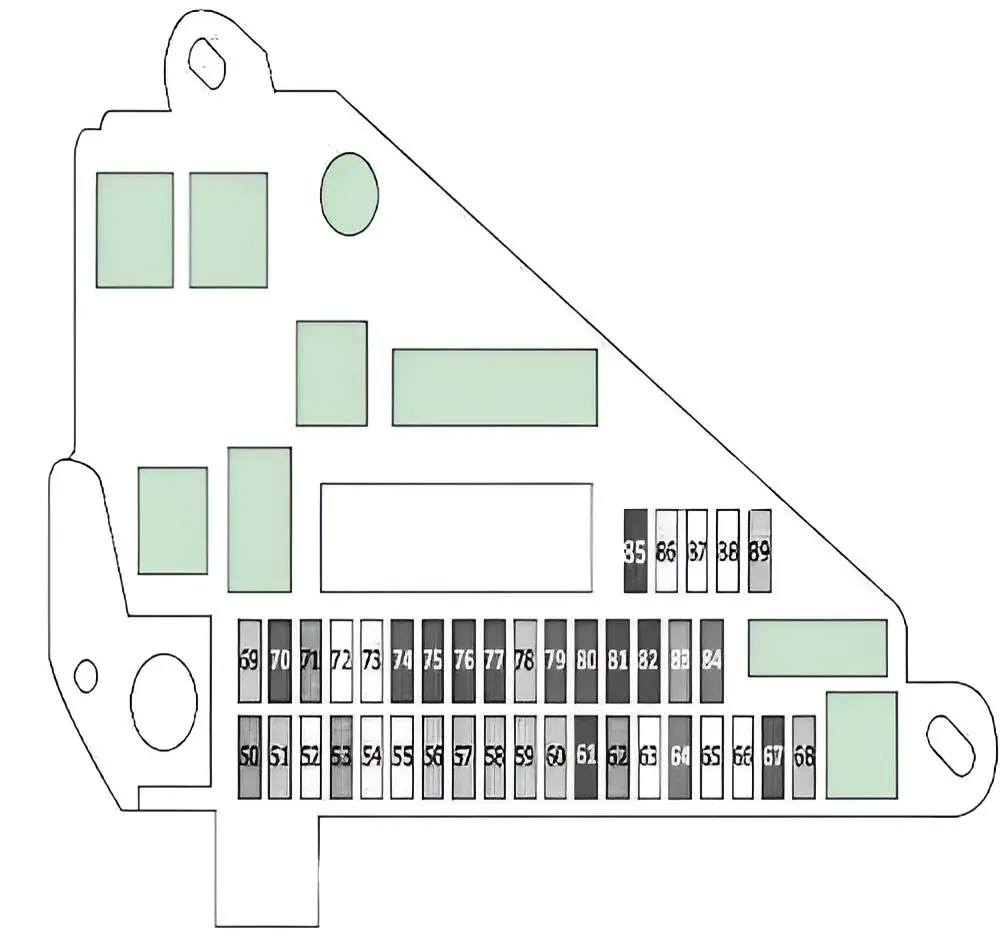

Véhicules produits jusqu'au 09/2005
N° | Affectation | Intensité (A)
R1. | Relais de lunette arrière dégivrante
R2. | Non affecté
F50. | Moteur 6 cylindres : Calculateur de pompe à carburant | 20 A
F51. | Alarme (capteur d'inclinaison), rétroviseur intérieur électrochrome, capteurs de porte | 5 A
F52. | Calculateur de gestion de batterie | 10 A
F53. | Amortissement piloté (EDC), commande de hayon / coffre | 7,5 A
F54. | Relais de délestage (borne 15) | 20 A
F55. | Capteur de pluie et de luminosité | 5 A
F56. | Non affecté
F57. | Calculateur de gestion de batterie | 20 A
F58. | Lunette arrière dégivrante | 40 A
F59. | Amplificateur d'antenne | 5 A
F60. | Calculateur d'arceau de sécurité (cabriolet) | 5 A
F61. | Allume-cigare avant, prise de recharge dans la boîte à gants | 20 A
F62. | Relais de délestage (borne 15) | 5 A
F63. | Rétroviseur intérieur électrochrome, aide au stationnement (PDC) | 5 A
F64. | Écran arrière, écran central d'information (CID) | 10 A
F65. | Affichage tête haute (HUD) | 10 A
F66. | Calculateur ABS/DSC | 5 A
F67. | Module vidéo, récepteur satellite | 10 A
F68. | Console centrale, commandes de réglage des sièges conducteur et passager | 5 A
F69. | Calculateur d'aide au stationnement (PDC) | 5 A
F70. | Calculateur de correcteur d'assiette des phares | 5 A
F71. | Étage de puissance de la pompe à carburant
F72. | Moteur de capote | 40 A
F73. | Relais de lève-vitre arrière, module de remorque | 30 A
F74. | Prise d'attelage de remorque | 20 A
F75. | Non affecté
F76. | Non affecté
F77. | Amplificateur d'antenne audio | 5 A
F78. | Non affecté
F79. | Non affecté
F80. | Amplificateur audio | 30 A
F81. | Non affecté
F82. | Prise 12V du coffre, allume-cigare arrière, prise 12V arrière | 20 A
F83. | E63 : Toit ouvrant panoramique en verre / E64 : Module de capote | 20 A
F84. | Capteur de radar de régulateur de vitesse adaptatif (ACC) longue portée | 10 A
F86. | Calculateur de boîte de vitesses séquentielle (SMG) | 15 A
F87. | Non affecté
F88. | Centre de commande de la colonne de direction / Commutateurs multifonctions | 30 A
F89. | Ventilateur multimédia, indicateur de rapport engagé, levier de vitesse, module de logement de roue de secours (MPM), calculateur de télématique (TCU), kit mains libres (ULF) | 10 A
Vidéo explicative sur l'accès au boîtier de distribution.
Dans l'habitacle

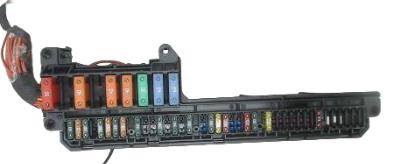

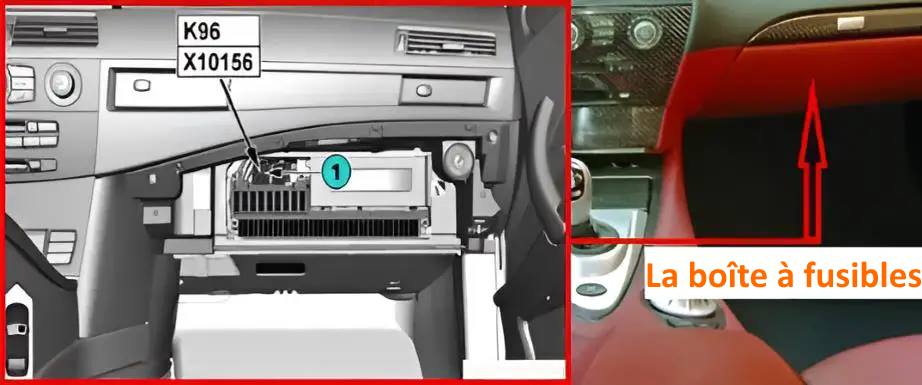

La boîte à fusibles est située derrière la boîte à gants. Pour y accéder, retirez le cache de protection en pressant le loquet à l'arrière et en le tirant vers le haut.
Vue d'ensemble.

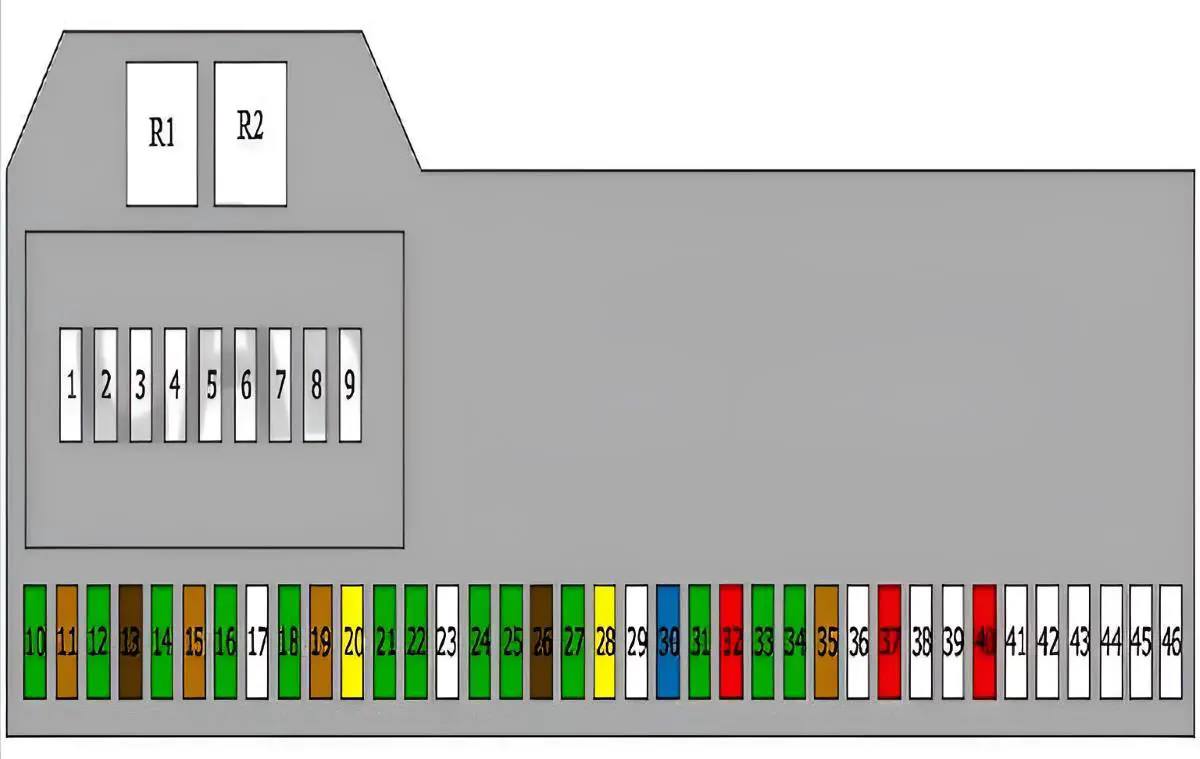

Schéma
Véhicules produits après 09/2005
N° | Affectation | Intensité (A)
R1. | Relais de pompe à carburant
R2. | Non affecté
1. | Calculateur ABS/DSC | 5 A
2. | Calculateur de gestion moteur (DME) | 60 A
3. | Étage de puissance / Résistance du pulseur de chauffage | 40 A
4. | Relais de délestage, commande électronique des soupapes (Valvetronic) | 20 A
5. | Module de gestion des phares et de l'éclairage (LM). Si vos feux xénon ne s'allument plus ou si l'éclairage intérieur clignote, inspectez ce fusible de puissance. | 50 A
6. | Module d'éclairage (LM) | 50 A
7. | Système d'accès au véhicule (CAS) | 50 A
8. | N62 : Module de puissance intégré (IVM) / N62 avec SMG : Porte-fusible, électronique moteur (F1 : Relais de pompe hydraulique SMG) / S85 : Répartiteur de potentiel B+, relais DME, porte-fusible, électronique moteur (F1) / N52 : Répartiteur de potentiel B+, calculateur DME, F5 : Relais d'injecteurs, F7 : Relais Valvetronic (VVT), F8 : Relais de pompe hydraulique SMG, F10 : Relais de chauffage/ventilation moteur | 60 A
9. | Moto-ventilateur de refroidissement du moteur | 60 A
10. | Module de porte (lève-vitre conducteur). Si la vitre reste bloquée en position basse, c'est le premier élément à contrôler. | 30 A
11. | Module de carrosserie de base (KGM) (verrouillage centralisé, lève-vitres, relais d'essuie-glace) | 5 A
12. | Module de carrosserie (Conduite à gauche : lève-vitre passager ; Conduite à droite : lève-vitre conducteur) | 30 A
13. | Non affecté
14. | Moteur de réglage des sièges. En cas de blocage des glissières, ce fusible saute pour éviter d'endommager le moteur électrique. | 30 A
15. | Système d'accès au véhicule (CAS) | 5 A
16. | Relais de moteur d'essuie-glace | 30 A
17. | Non affecté
18. | Module de carrosserie (KGM) | 30 A
19. | Non affecté
20. | Non affecté
21. | Moteur de réglage de siège | 30 A
22. | Module de carrosserie de base (Conduite à gauche : vitre arrière gauche ; Conduite à droite : vitre arrière droite) | 30 A
23. | Non affecté
24. | Module de carrosserie de base (Conduite à gauche : vitre arrière droite ; Conduite à droite : vitre arrière gauche) | 30 A
25. | Calculateur ABS/DSC | 30 A
26. | Relais de délestage (borne 15) | 20 A
27. | Module de carrosserie de base (verrouillage centralisé) | 30 A
28. | Électronique de la colonne de direction (SZL) | 20 A
29. | Prise de diagnostic OBD, Airbags | 10 A
30. | Non affecté
31. | Réglage électrique des sièges | 30 A
32. | Bloc de commandes porte conducteur, rétroviseurs extérieurs électrochromes | 10 A
33. | Centre de commande de la colonne de direction (SZL) | 30 A
34. | Calculateur multimédia (CCC/M-ASK) | 30 A
35. | Système de navigation. Un système iDrive qui refuse de démarrer ou reste figé sur le logo BMW provient souvent d'un problème sur cette ligne. | 5 A
36. | Calculateur d'accès confort, électronique des poignées de portes extérieures | 7,5 A
37. | Boîtier d'interface ULF-SBX, calculateur de télématique (TCU), boîtier d'interface ULF-SBX-H, hub USB | 5 A
38. | Changeur CD | 5 A
39. | Non affecté
40. | Changeur DVD | 10 A
41. | Combiné d'instruments. Un tableau de bord qui s'éteint ou des aiguilles qui se bloquent indiquent souvent une défaillance à ce niveau. | 7,5 A
42. | Non affecté
43. | Non affecté
44. | Non affecté
45. | Non affecté
46. | Non affecté
Véhicules produits jusqu'au 09/2005
N° | Affectation | Intensité (A)
R1. | Relais de pompe à carburant
R2. | Relais de pompe de lave-projecteurs
1. | Calculateur ABS/DSC | 50 A
2. | Calculateur de gestion moteur (DME) | 60 A
3. | Étage de puissance / Résistance du pulseur de chauffage | 40 A
4. | Direction assistée (AFS / Servotronic) | 40 A
5. | Module d'éclairage (LM) | 50 A
6. | Module d'éclairage (LM) | 50 A
7. | Verrouillage centralisé | 50 A
8. | Alimentation B+, DME, boîte à fusibles du compartiment moteur (fusibles 5, 8, 10) | 60 A
9. | Moto-ventilateur de refroidissement | 60 A
10. | Module de porte passager (lève-vitre) | 30 A
11. | Module de carrosserie | 5 A
12. | Module de porte conducteur (lève-vitre) | 30 A
13. | Combiné d'instruments. Gère l'affichage des informations critiques ; à vérifier si les compteurs s'affolent.
14. | Réglage électrique des sièges | 30 A
15. | Verrouillage centralisé | 5 A
16. | Relais de moteur d'essuie-glace | 30 A
17. | Réglage électrique de la colonne de direction | 5 A
18. | Relais de pompe de lave-projecteurs | 30 A
19. | Non affecté
20. | Non affecté
21. | Réglage électrique des sièges | 30 A
22. | Module de carrosserie | 30 A
23. | Non affecté
24. | Module de carrosserie | 30 A
25. | Calculateur ABS/DSC | 30 A
26. | Commande du pulseur de climatisation / chauffage | 7,5 A
27. | Module de carrosserie | 30 A
28. | Électronique de la colonne de direction (SZL) | 20 A
29. | Prise de diagnostic OBD, Airbags | 10 A
30. | Alimentation du pulseur de climatisation / chauffage | 15 A
31. | Réglage électrique des sièges | 30 A
32. | Bloc de commandes porte conducteur, rétroviseurs extérieurs électrochromes | 10 A
33. | Centre de commande de la colonne de direction (SZL) | 30 A
34. | Calculateur multimédia (CCC/M-ASK) | 30 A
35. | Non affecté
36. | Non affecté
37. | Calculateur de télématique (TCU), kit mains libres (ULF) | 10 A
38. | Changeur CD | 10 A
39. | Non affecté
40. | Changeur DVD | 10 A
41. | Non affecté
42. | Non affecté
43. | Non affecté
44. | Non affecté
45. | Non affecté
46. | Non affecté
Dans le compartiment moteur

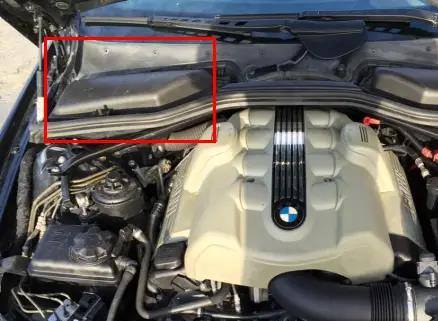

Le boîtier de distribution se trouve du côté gauche du compartiment moteur, protégé par un cache en plastique.

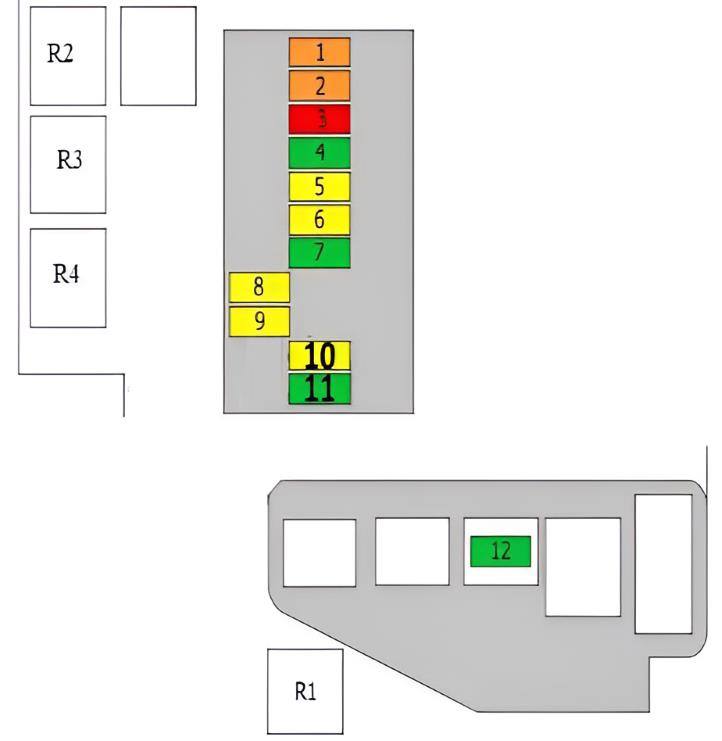

Type 1
N° | Affectation | Intensité (A)
1. | Distribution variable (Valvetronic) | 40 A
2. | Distribution variable (Valvetronic) | 40 A
3. | Thermocontact de radiateur, système de diagnostic de fuite de réservoir (DMTL), relais de pompe à air secondaire, débitmètre massique d'air, ventilateur de la boîte électronique (E-Box), clapet d'échappement, relais de pompe à carburant | 10 A
4. | Sondes lambda et capteur de niveau/qualité d'huile | 30 A
5. | Gestion moteur (DME), boîte de vitesses séquentielle (SMG) | 20 A
6. | Injecteurs (cylindres 1 à 4) | 20 A
7. | Électrovannes VANOS, capteurs d'arbres à cames, thermostat cartographique, capteur de position du vilebrequin, débitmètre massique d'air | 30 A
8. | Bobines d'allumage (cylindres 5 à 8) | 20 A
9. | Bobines d'allumage (cylindres 1 à 4) | 20 A
10. | Électrovanne de dégazage du réservoir, électrovannes VANOS, capteurs d'arbres à cames | 20 A
11. | Distribution variable (Valvetronic), gestion moteur (DME), boîte séquentielle, injecteurs (cylindres 5 à 8) | 30 A
12. | Relais de pompe hydraulique (boîte SMG) | 30 A
R1. | Relais de pompe hydraulique (boîte SMG)
R2. | Non affecté
R3. | Relais d'essuie-glace ou non utilisé
R4. | Relais de pompe à air secondaire ou non utilisé

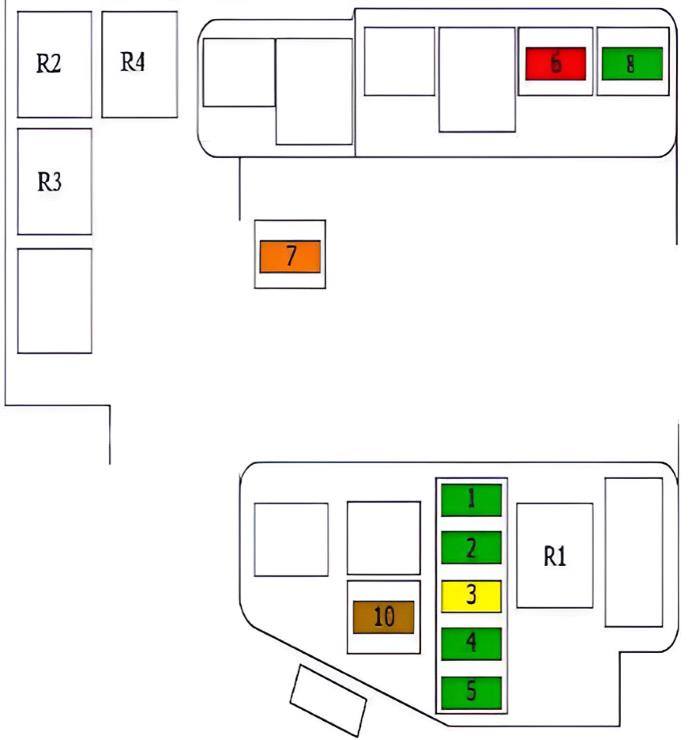

Type 2
N° | Affectation | Intensité (A)
1. | Bobines d'allumage (cylindres 1 à 3 et 4 à 6) | 30 A
2. | Électrovannes VANOS, capteurs d'arbres à cames, thermostat cartographique, pompe à eau électrique | 30 A
3. | Capteur de position du vilebrequin, débitmètre massique d'air, gestion moteur (DME), capteur de niveau/qualité d'huile, électrovanne de dégazage du réservoir, système d'admission variable (DISA) | 20 A
4. | Sondes lambda, boîte de vitesses séquentielle (SMG), résistance de réchauffage du carter (PCV) | 30 A
5. | Relais d'injection | 30 A
6. | Thermocontact de radiateur, diagnostic de fuite de réservoir (DMTL), relais de pompe à air secondaire, débitmètre massique d'air, ventilateur de la boîte électronique (E-Box), clapet d'échappement | 10 A
7. | Relais de distribution variable (Valvetronic) | 40 A
8. | Relais de pompe hydraulique (boîte SMG) | 30 A
10. | Relais de réchauffage du carter (PCV) | 5 A
R1. | Relais de gestion moteur (DME)
R2. | Relais de réchauffage du carter (PCV)
R3. | Relais d'essuie-glace ou non utilisé
R4. | Relais de commande d'arbres à cames (VANOS)
