L'Audi Q5 est un SUV premium très prisé du groupe allemand Volkswagen. Dans ce dossier, nous analyserons en détail les schémas des boîtiers de fusibles de l'Audi Q5 (deuxième génération ; code carrosserie FY ; plateforme MLB Evo) pour les millésimes 2017, 2018, 2019, 2020, 2021, 2022, 2023 et 2024.
Vous y trouverez les emplacements et les photos des boîtiers de distribution. Nous indiquerons tout particulièrement les fusibles affectés à l'allume-cigare et à la pompe à carburant.
Important : L'ampérage exact des fusibles peut varier en fonction de l'année de production et de la finition du véhicule.
Boîtier de fusibles sous la planche de bord
Situé du côté gauche (au niveau de l'espace aux pieds). Son agencement varie selon la position du volant (conduite à gauche ou à droite).

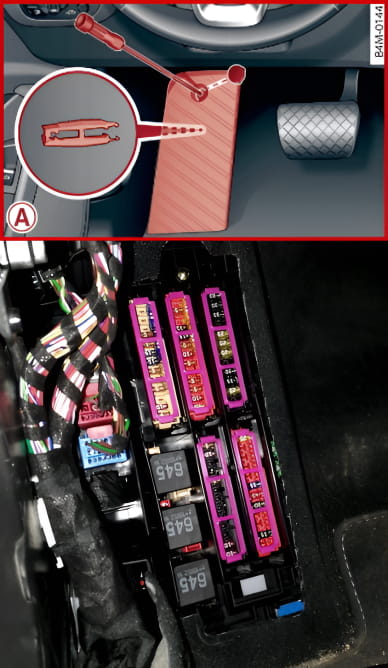

Vue d'ensemble et emplacement (véhicule avec conduite à gauche).

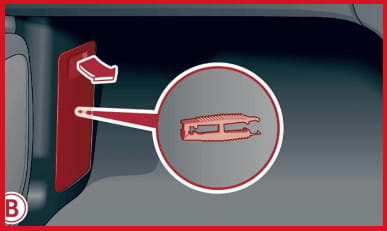

Emplacement (véhicule avec conduite à droite).
Schémas

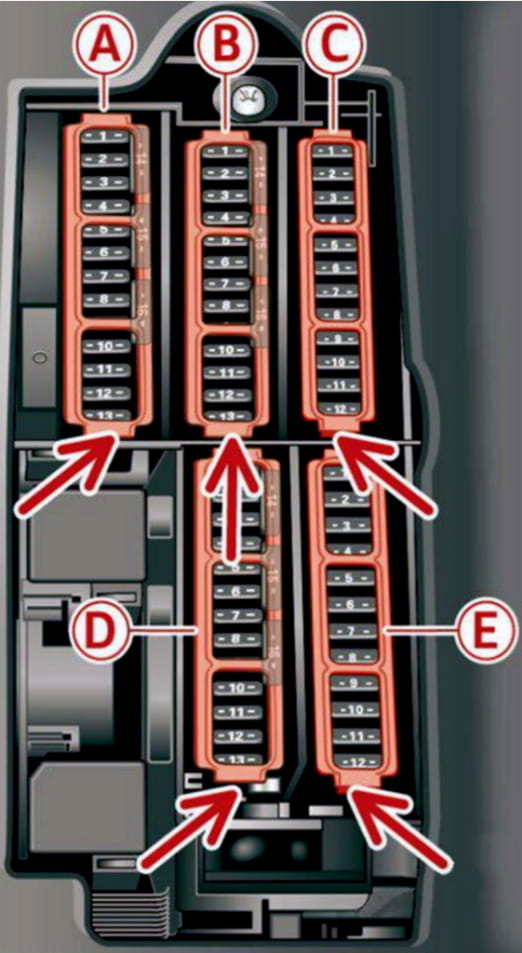

Conduite à gauche.

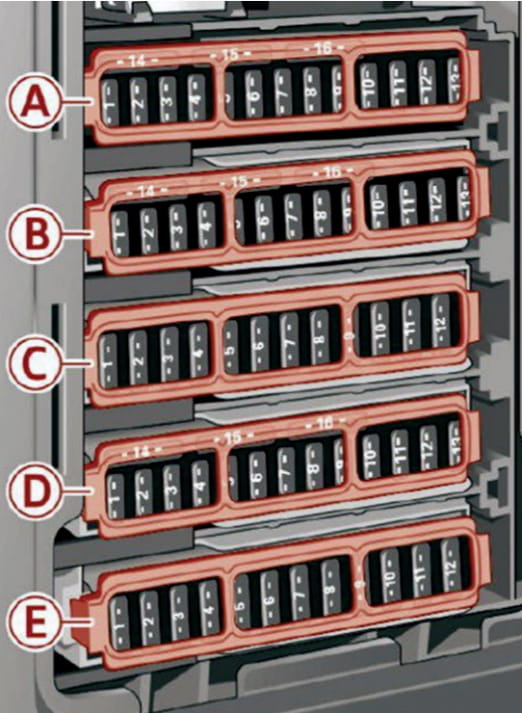

Conduite à droite.
Numéro | Ampérage (A) | Circuit protégé
Panneau A (Marron)
1 | 15 | Chauffage des sondes lambda
2 | 10 | Calculateur de gestion moteur (ECU)
3 | 15 | Clapets d'échappement, injecteurs de carburant, volets de tubulure d'admission, réchauffage du système de ventilation du carter (PCV)
4 | 15 | Pompe à vide, pompe de liquide de refroidissement additionnelle, capteur NOx, capteur de particules, capteur de qualité du carburant (TDI)
5 | 5 | Contacteur de feux stop (capteur de la pédale de frein)
6 | 10 | Électrovannes du moteur, électrovannes de déphasage d'arbre à cames
7 | 10 | Sondes lambda chauffées, débitmètre d'air massique (MAF), pompe de liquide de refroidissement
8 | 20 | Pompe de liquide de refroidissement, pompe à injection haute pression, vanne de régulation de pression de carburant, thermostat électronique, supports moteur actifs
9 | 10 | Pompe de liquide de refroidissement additionnelle, relais principal du moteur, alterno-démarreur 48 V (MHEV)
10 | 5 | Capteur de pression d'huile, capteur de température d'huile
11 | 5 | Capteur de position d'embrayage, alterno-démarreur 12/48 V
12 | 10 | Électrovannes du moteur, support moteur actif
13 | 10 | Système de refroidissement du moteur
14 | 15 | Injecteurs de carburant, calculateur de gestion moteur / boîte de vitesses
15 | 20 | Bobines d'allumage (TFSI), sondes lambda
16 | 25 | Pompe à carburant basse pression dans le réservoir
Panneau B (Rouge)
1 | 10 | Antidémarrage d'origine (système antivol)
2 | 5 | Calculateur de gestion moteur / boîte de vitesses
3 | 30 | Calculateur du siège avant gauche (réglages, soutien lombaire, massage)
4 | 5 | Sélecteur de la boîte de vitesses automatique
5 | 15 | Avertisseur sonore (klaxon)
6 | 5 | Frein de stationnement électromécanique (EPB)
7 | 5 | Interface de diagnostic des bus de données (Gateway)
8 | 20 | Calculateur de l'électronique de toit
9 | 5 | Calculateur de télématique (« eCall » / système d'appel d'urgence)
10 | 5 | Calculateur SRS (airbags)
11 | 5 | Calculateur ABS / ESP
12 | 5 | Prise de diagnostic OBD-II, capteur de pluie et de luminosité
13 | 10 | Calculateur de climatisation (Climatronic)
14 | 30 | Calculateur de la porte avant droite
15 | 10 | Embrayage / électrovanne du compresseur de climatisation
16 | 40 | Pompe à vide du servofrein
Panneau C (Noir)
1 | 30 | Sièges avant chauffants
2 | 30 | Essuie-glaces (moteur de la tringlerie)
3 | 15 | Calculateur du phare gauche
4 | 20 | Calculateur du toit ouvrant / toit panoramique
5 | 30 | Calculateur de la porte avant gauche
6 | 20 | Prise 12 V, allume-cigare
7 | 30 | Calculateur de la porte arrière droite
8 | 15 | Calculateur de la transmission intégrale (Quattro ultra)
9 | 15 | Calculateur du phare droit
10 | 30 | Calculateur de la pompe de lave-phares et de lave-glace
11 | 30 | Calculateur de la porte arrière gauche
12 | 20 | Récepteur du chauffage stationnaire (Webasto)
Panneau D (Noir)
1 | 7.5 | Électronique des sièges avant, panneau de climatisation arrière, rétroviseur intérieur
2 | 30 | Gateway, calculateur du réseau de bord (BCM)
3 | 15 | Calculateur de l'échappement actif
4 | 5 | Capteur de position d'embrayage
5 | 7.5 | Système d'accès sans clé (Keyless), coupure d'urgence
6 | 5 | Prise de diagnostic OBD-II, antenne du système d'information trafic (TMC)
7 | 7.5 | Ports USB
8 | 5 | Système de commande de porte de garage (HomeLink)
9 | 5 | Radar du régulateur de vitesse adaptatif (ACC)
10 | Réserve (Non utilisé)
11 | 5 | Caméra avant des systèmes d'aide à la conduite (ADAS)
12 | 15 | Phare droit
13 | 15 | Phare gauche
14 | 15 | Pompe de refroidissement de la boîte de vitesses automatique / Essuie-glace arrière
15 | 5 | Sirène de l'alarme d'origine
Panneau E (Rouge)
1 | 20 | Bobines d'allumage
2 | 10 | Compresseur de climatisation
3 | Réserve (Non utilisé)
4 | Réserve (Non utilisé)
5 | 15 | Phare gauche
6 | 15 | Boîte de vitesses automatique (S-tronic / Tiptronic)
7 | 5 | Combiné d'instruments
8 | 40 | Pulseur d'air (climatisation)
9 | 15 | Phare droit
10 | 30 | Direction dynamique
11 | 30 | Système de démarrage (démarreur)

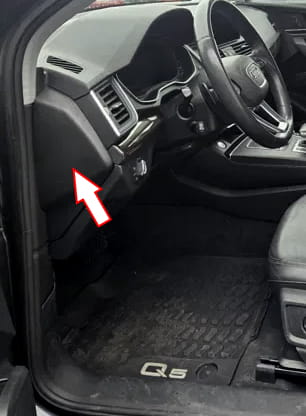

Boîtier de fusibles sur le flanc gauche de la planche de bord
Un autre panneau de fusibles se trouve sur le flanc gauche, dissimulé derrière la garniture en plastique.

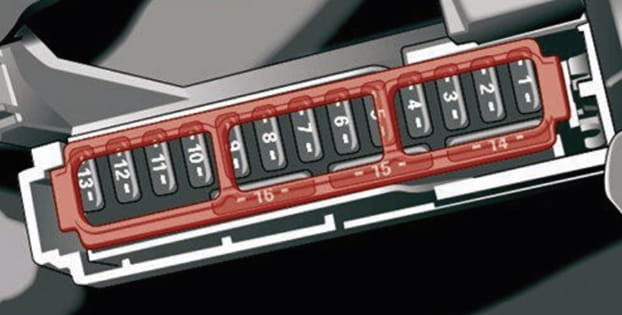

Schéma
Numéro | Ampérage (A) | Circuit protégé
1 | 5 | Calculateur d'accès sans clé (KESSY / NFC)
2 | 5 | Audi Phone Box (télématique), port USB
3 | Réserve (Non utilisé)
4 | 5 | Affichage tête haute (HUD)
5 | 5 | Audi Music Interface (AMI), port USB
6 | 10 | Panneau avant de commande de la climatisation
7 | 10 | Verrouillage électromécanique de la colonne de direction (ELV)
8 | 5 | Écran central de l'interface MMI
9 | 5 | Combiné d'instruments (Virtual Cockpit)
10 | 5 | Panneau de commande de l'interface MMI (bouton de volume)
11 | 5 | Commande d'éclairage
12 | 10 | Électronique de la colonne de direction (commodos)
13 | 5 | Capteur de qualité de l'air / de particules fines
14 | 20 | Système multimédia (Calculateur d'infodivertissement)
15 | 15 | Réglage électrique de la colonne de direction
16 | 15 | Volant chauffant

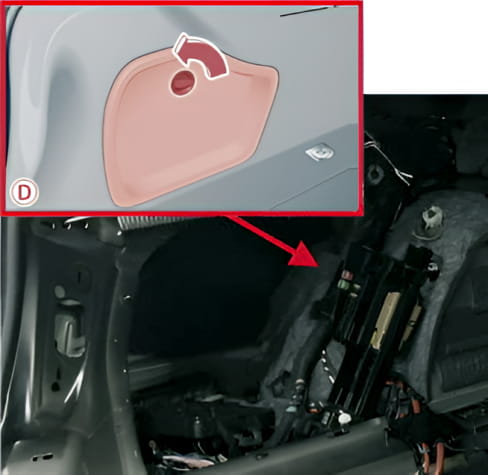

Boîtier de fusibles dans le coffre
Situé du côté gauche, derrière la garniture.

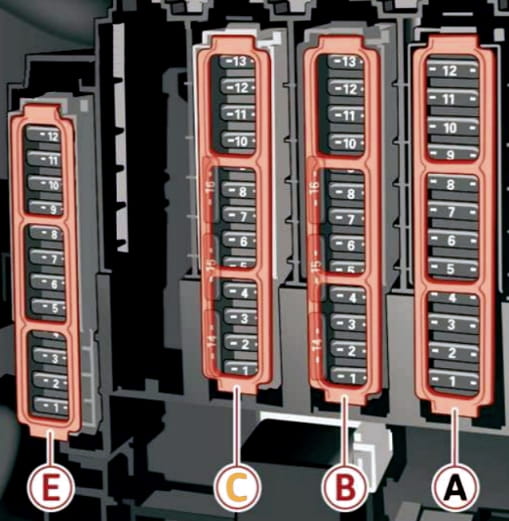

Schéma
Numéro | Ampérage (A) | Circuit protégé
Panneau A (Noir)
A1 | 5 | Calculateur de gestion thermique
A2 | 40 | Pare-brise chauffant
A3 | 40 | Pare-brise chauffant
A4 | Réserve (Non utilisé)
A5 | 15 | Calculateur de la suspension pneumatique
A6 | 15 | Calculateur de la boîte de vitesses automatique
A7 | 30 | Lunette arrière dégivrante
A8 | 30 | Sièges arrière chauffants
A9 | 10 | Feu arrière gauche
A10 | 30 | Rétracteur pyrotechnique de la ceinture de sécurité gauche
A11 | 20 | Module de verrouillage centralisé (calculateur de confort)
A12 | 30 | Hayon à commande électrique
Panneau B (Rouge)
B1 | Réserve (Non utilisé)
B2 | 10 | Batterie haute tension (HV) (PHEV)
B3 | 15 | Pompe de refroidissement de la batterie haute tension
B4 | 10 | Moteur électrique (système hybride)
B5 - B7 | Réserve (Non utilisé)
B8 | 30 | Compresseur de climatisation électrique (PHEV)
B9 | Réserve (Non utilisé)
B10 | 10 | Batterie haute tension
B11 | 10 | Chargeur embarqué (OBC)
Panneau C (Marron)
C1 | Réserve (Non utilisé)
C2 | 5 | Télématique (Audi Phone Box)
C3 | 10 | Soutien lombaire à réglage électrique
C4 | 5 | Détecteur d'angle mort (Side Assist)
C5 | 10 | Pré-équipement multimédia pour les passagers arrière (RSE)
C6 | Réserve (Non utilisé)
C7 | 5 | Système d'accès et de démarrage (KESSY)
C8 | 5 | Module du réservoir de carburant ; récepteur du chauffage stationnaire Webasto
C9 | 10 | Porte-gobelet avec fonction de thermorégulation
C10 | 5 | Tuner TV
C11 | 15 | Batterie 12 V / Calculateur de la batterie de secours
C12 | 5 | Système de commande de porte de garage (HomeLink)
C13 | 5 | Caméra de recul, système de vision périphérique à 360°
C14 | 10 | Feu arrière droit
C15 | Réserve (Non utilisé)
C16 | 30 | Rétracteur pyrotechnique de la ceinture de sécurité droite
Panneau E (Rouge)
E1 | Réserve (Non utilisé)
E2 | 30 | Amplificateur audio (DSP / Caisson de basses)
E3 | 25 | Chauffage du système SCR (AdBlue) (TDI)
E4 | Réserve (Non utilisé)
E5 | 20 | Calculateur d'attelage (feu droit de la remorque)
E6 | Réserve (Non utilisé)
E7 | 20 | Calculateur d'attelage (principal)
E8 | 20 | Calculateur d'attelage (feu gauche de la remorque)
E9 | 20 | Calculateur d'attelage (prise de la remorque)
E10 | 15 | Différentiel sport (SQ5)
E11 | 20 | Chauffage du système SCR (AdBlue) (TDI)
