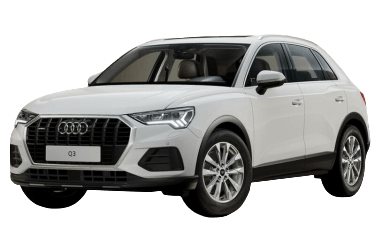

L'Audi Q3 de 2e génération est un SUV compact haut de gamme, produit de 2018 à 2025 sur la plateforme modulaire MQB. Ce modèle succède à la première génération (8U) en s'imposant avec un gabarit plus généreux, des technologies de pointe et un design plus affirmé. Ce document détaille les schémas d'affectation des fusibles de l'Audi Q3 II (code carrosserie F3 ; plateforme MQB) pour les années modèles 2019 à 2025.
Vous y trouverez l'emplacement des boîtiers de distribution. Nous mettrons notamment en évidence les fusibles dédiés à l'allume-cigare et à la pompe à carburant.
Dans le compartiment moteur

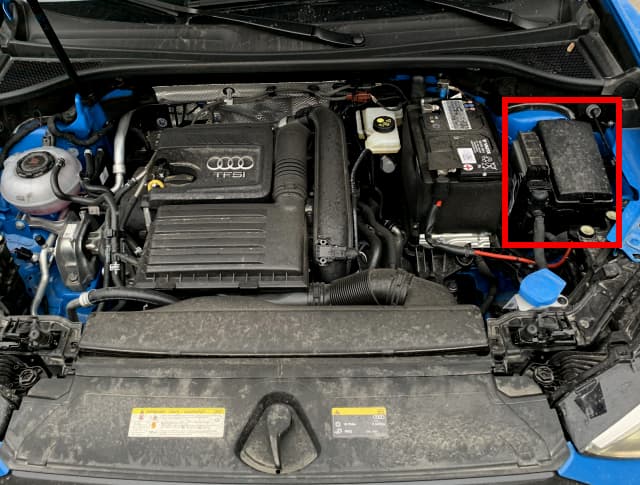

Le boîtier à fusibles principal est situé près de la batterie, sur le côté gauche du compartiment moteur.

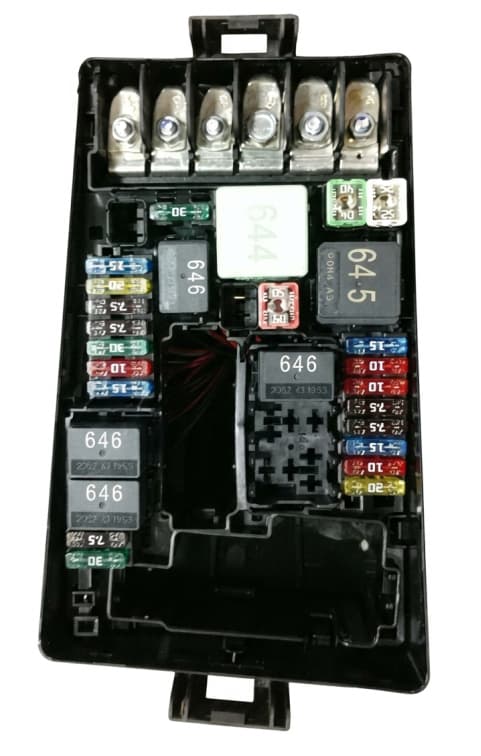

Photo à titre d'exemple.

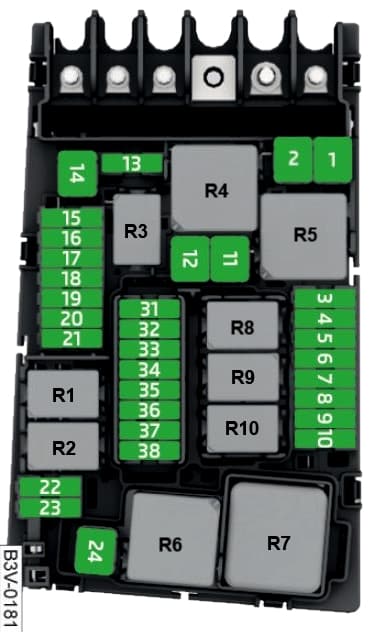

Schéma
N° | Intensité (A) | Description
1 | 25 A | Calculateur ABS/ESC (J104)
2 | 40 / 60 A | Calculateur ABS/ESC (J104), pompe hydraulique ABS (V64)
3 | 15 / 30 A | Calculateur de gestion moteur (J623)
4 | 5 / 7,5 / 10 A | Motoventilateur de refroidissement (VX57), relais de chauffage d'appoint haute puissance (J360), relais de chauffage d'appoint basse puissance (J359), électrovanne de régulation de pression d'huile (N428), électrovanne de décharge du turbocompresseur (N249), électrovanne des volets de tubulure d'admission (N316), électrovanne de commande des gicleurs de refroidissement des pistons (N522), transmetteur de niveau et de température d'huile (G266), électrovanne d'inversion du turbocompresseur (N529), relais d'alimentation des composants du moteur (J757)
5 | 10 A | Électrovanne de régulation de pression de carburant (N276), doseur de carburant (N290), relais d'alimentation des composants du moteur (J757), électrovanne d'inversion du turbocompresseur (N529)
6 | 5 / 7,5 A | Contacteur de feux stop, contacteur de pédale de frein (F)
7 | 7,5 / 10 / 15 A | Pompe de refroidissement de l'air de suralimentation (V188), électrovanne de refroidissement d'huile de boîte automatique (N488), vanne d'arrêt du liquide de refroidissement (N82), pompe de circulation de liquide de refroidissement (V488), vanne de liquide de refroidissement de la culasse (N489), électrovanne de régulation de pression d'huile (N428), calculateur de la pompe de diagnostic de fuite du réservoir de carburant « EVAP » (J909)
8 | 15 A | Sonde lambda 1 en amont du catalyseur (GX10), sonde lambda 1 en aval du catalyseur (GX7), calculateur du capteur de NOx (GX30), calculateur 2 du capteur de NOx (J881)
9 | 5 / 10 A | Unité de commande de papillon (J883), calculateur de clapet d'échappement (J945), calculateur de préchauffage (J179), résistance chauffante pour système de ventilation du carter-moteur (N79), débitmètre d'air massique (G70), pompe de circulation de liquide de refroidissement (V488), électrovanne du système à charbon actif (N80), électrovannes de réglage d'arbre à cames (N318, N205)
10 | 15 / 20 A | Calculateur de pompe à carburant (J538)
11 | 40 / 50 A | Chauffage d'appoint électrique PTC (Z35)
12 | 40 A | Chauffage d'appoint électrique PTC (Z35)
13 | 30 A | Pompe hydraulique auxiliaire pour refroidissement d'huile de boîte automatique (V475)
14 | 40 A | Relais de dégivrage de pare-brise (J47)
15 | 15 A | Relais d'avertisseur sonore (J413)
16 | 20 A | Relais d'alimentation des composants du moteur (J757)
17 | 7,5 A | Calculateur de gestion moteur (J623), calculateur ABS (J104), relais de dégivrage de pare-brise (J47)
18 | 5 / 7,5 A | Calculateur de surveillance de la batterie (J367), interface de diagnostic du bus de données « Gateway » (J533)
19 | 30 A | Calculateur de moteur d'essuie-glace (J400)
20 | 10 A | Avertisseur sonore (H12)
21 | 30 A | Relais 2 de dégivrage de pare-brise (J611)
22 | 5 / 7,5 A | Calculateur de gestion moteur (J623)
23 | 30 A | Démarreur (B)
24 | 40 A | Chauffage d'appoint électrique PTC (Z35)
31 | Calculateur moteur
32 | Réserve
33 | 30 A | Relais 2 de dégivrage de pare-brise (J611)
34 | 30 A | Relais 2 de dégivrage de pare-brise (J611)
35 | 30 A | Calculateur de moteur d'essuie-glace, calculateur de climatisation (J400)
36 | Éclairage extérieur gauche (feux de position)
37 | 30 A | Calculateur de chauffage stationnaire « Webasto » (J364)
38 | Éclairage extérieur droit (feux de position)
Affectation des relais
R1 | Relais de démarreur 1 (J906)
R2 | Relais de démarreur 2 (J907)
R3 | Relais d'avertisseur sonore (J413)
R4 | Relais de chauffage d'appoint haute puissance (J360)
R5 | Relais principal pour moteur à essence (J271) / Relais d'alimentation de la borne 30 pour moteur diesel (J317)
R6 | Calculateur de préchauffage (J179 - essence/diesel)
R7 | Relais de chauffage d'appoint basse puissance (J359 - diesel)
R8 | Relais d'alimentation des composants du moteur (J757 - moteur essence 2,0 L)
R9 | Relais de dégivrage de pare-brise (J47)
R10 | Relais 2 de dégivrage de pare-brise (J611)

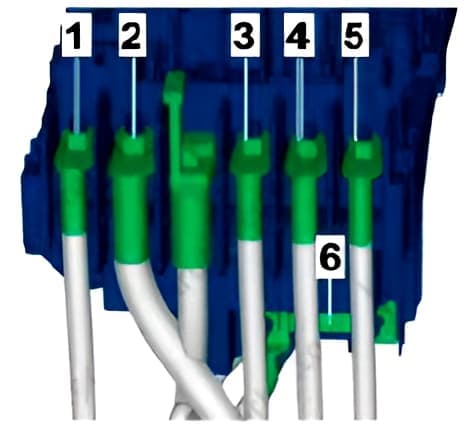

Fusibles de puissance (Maxi-fusibles)
1 | 125 A | Alimentation de la borne 30_1 (alimentation principale du réseau de bord)
2 | 400 A | Alternateur, régulateur de tension
3 | 80 A | Direction assistée électromécanique
4 | 80 A | Alimentation de la borne 30_1 (alimentation auxiliaire)
5 | 50 / 80 A | Calculateur de motoventilateur de refroidissement
6 | 50 A | Dégivrage de pare-brise, chauffage d'appoint électrique (PTC)
Dans l'habitacle

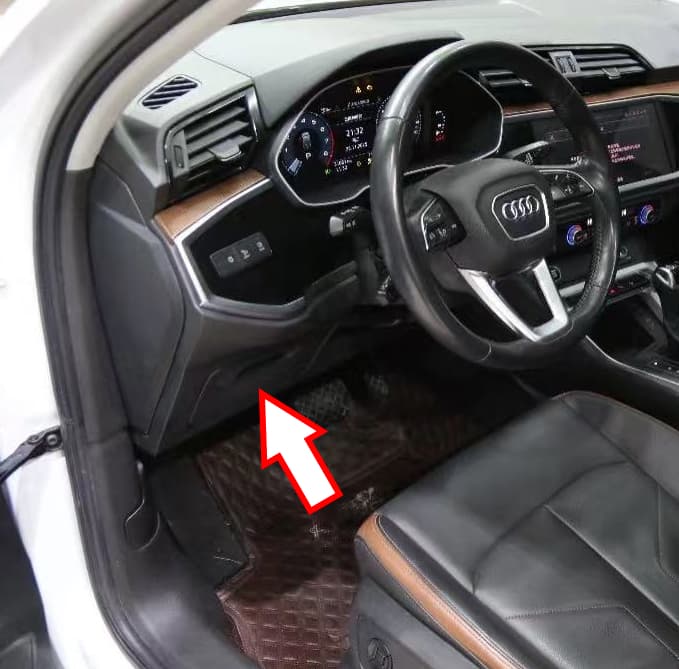

Le boîtier à fusibles se trouve sous la planche de bord, côté conducteur.

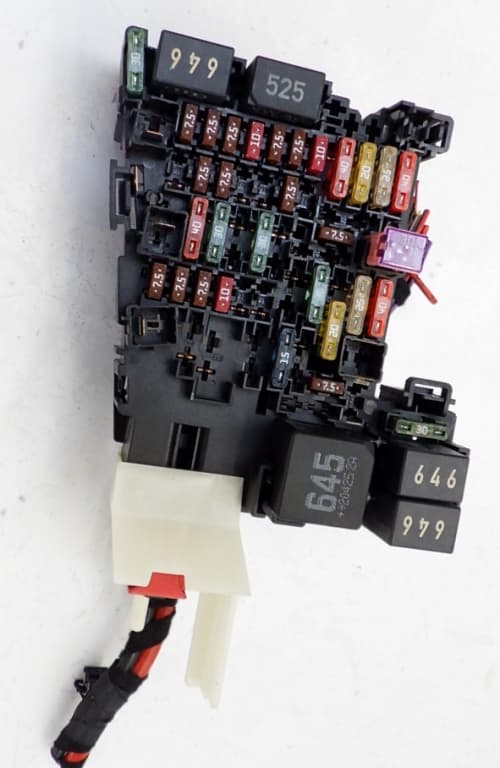

Photo à titre d'exemple.

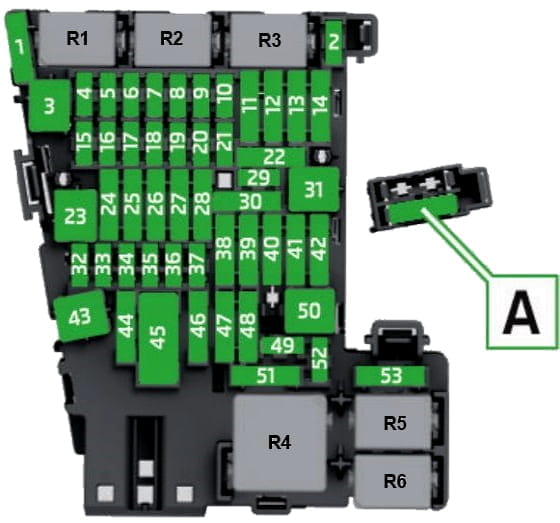

Schéma
N° | Intensité (A) | Description
F1 | Système d'échappement (résonateur acoustique)
F2 | Calculateur de réglage des sièges avant
F4 | Système d'infodivertissement (MMI), panneau de contrôle du volume
F5 | Interface de diagnostic du bus de données « Gateway »
F6 | Sélecteur de boîte de vitesses automatique (BVA), électroaimant de blocage de retrait de la clé de contact
F7 | Chauffage stationnaire, panneau de commande de la climatisation, système de contrôle de la pression des pneus (TPMS)
F8 | Réglage de la portée des phares, capteur volumétrique d'alarme, éclairage d'ambiance, commutateur d'éclairage, calculateur de l'électronique de toit, module d'appel d'urgence eCall, frein de stationnement électromécanique, prise de diagnostic, capteur de pluie et de luminosité, capteur de particules fines (PM)
F9 | Calculateur de commutateurs de colonne de direction (commodos)
F10 | Système d'infodivertissement (MMI), réglage du volume
F11 | Calculateur du réseau de bord (BCM)
F12 | Système d'infodivertissement (écran)
F13 | Prétensionneur pyrotechnique de ceinture de sécurité conducteur, calculateur d'airbags (SRS)
F14 | Pulseur d'air d'habitacle (climatisation/chauffage)
F15 | Unité de verrouillage électronique de la colonne de direction (ELV)
F16 | Module « Audi Phone Box » (chargeur à induction, amplificateur de signal)
F17 | Combiné d'instruments numérique (Virtual Cockpit), module d'appel d'urgence eCall
F18 | Caméra de recul, système de caméras panoramiques (Top View)
F19 | Calculateur du système d'accès et de démarrage sans clé (KESSY)
F20 | Système de dosage d'agent de réduction (SCR), pompe de diagnostic du système d'alimentation en carburant (EVAP)
F21 | Calculateur de commutateurs de colonne de direction (commodos)
F24 | Calculateur du réseau de bord (BCM)
F25 | Calculateur de porte conducteur, lève-vitre arrière gauche, calculateur de porte arrière gauche
F26 | Calculateur du réseau de bord (BCM)
F27 | Calculateur du réseau de bord (BCM)
F29 | Calculateur de toit ouvrant et d'électronique de toit, calculateur du réseau de bord (BCM)
F30 | Réseau 48 V (hybridation légère / Mild Hybrid), système de propulsion électrique
F32 | Calculateurs d'aide à la conduite (ADAS), caméras d'assistance
F33 | Calculateur de siège passager avant, calculateur de l'électronique de toit
F34 | Embrayage électromagnétique du compresseur de climatisation, frein de stationnement électromécanique, feux de recul, générateur de son artificiel (Soundaktor)
F35 | Capteur de qualité d'air, prise de diagnostic, clavier de la console centrale, rétroviseur intérieur électrochrome, réglage de la portée des phares, éclairage des instruments
F39 | Calculateur de porte passager, lève-vitre arrière droit, calculateur de porte arrière droite
F40 | Prise 12 V, allume-cigare
F41 | Prétensionneur pyrotechnique de ceinture de sécurité passager
F42 | Calculateur du réseau de bord (BCM - verrouillage centralisé)
F44 | Calculateur de coupleur de transmission intégrale (Haldex)
F45 | Calculateur de réglage électrique du siège conducteur
F47 | Moteur d'essuie-glace arrière
F48 | Générateur de son artificiel dans l'habitacle (Soundaktor)
F49 | Relais de démarreur, capteur de position de la pédale d'embrayage, réseau 48 V (hybridation légère / Mild Hybrid)
F52 | Calculateur de suspension adaptative (DCC)
F53 | Dégivrage de la lunette arrière
A | Calculateur de réglage du siège avant droit (EX34), ventilateurs d'assise (V518) et de dossier (V516) du siège avant droit
B | Relais du système de démarrage à distance (J471)
C | Port de charge USB (U37)
Affectation des relais
R1 (var. 1) | Relais du système de démarrage à distance (J471)
R1 (var. 2) | Relais du système de dosage d'agent de réduction SCR (J963)
R2 | Relais d'embrayage électromagnétique du compresseur de climatisation
R3 | Réserve
R4 | Relais d'alimentation de la borne 15 (J329)
R5 | Relais de dégivrage de la lunette arrière (J9)
R6 | Relais des prises 12 V (J807)
