L'Audi Q2 est un crossover premium sous-compact du groupe allemand Volkswagen. Dans ce document, nous analyserons en détail les schémas de fusibles de l'Audi Q2 (première génération ; code carrosserie GA ; plateforme MQB A1) pour les années de production 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 et 2026.
Vous y trouverez l'emplacement et les photos des boîtes à fusibles. Nous indiquerons tout particulièrement les fusibles correspondant à l'allume-cigare et à la pompe à carburant.
Important : L'ampérage exact des fusibles peut varier en fonction de l'année de production et du niveau d'équipement du véhicule.
Dans l'habitacle

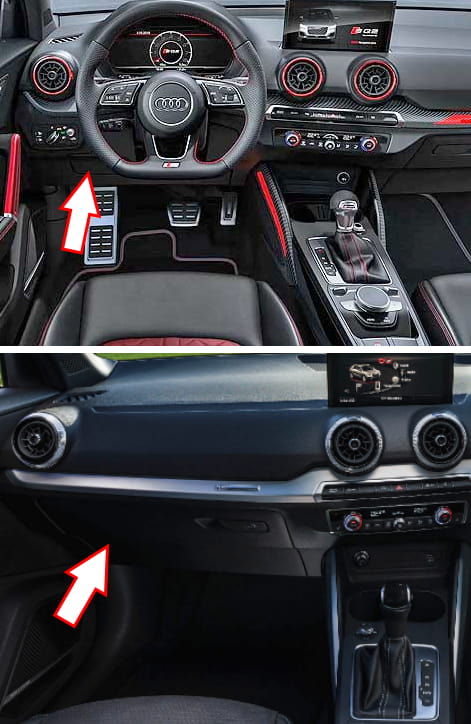

La boîte à fusibles est située sous la planche de bord (selon la position du volant : près de la colonne de direction du côté conducteur, ou derrière la boîte à gants du côté passager).

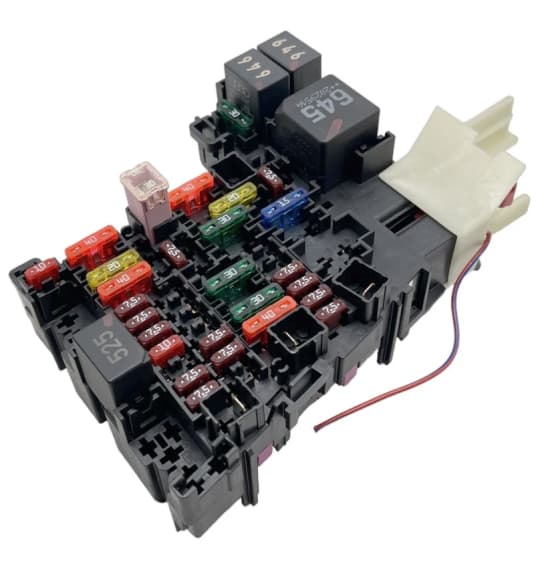

Vue d'ensemble.

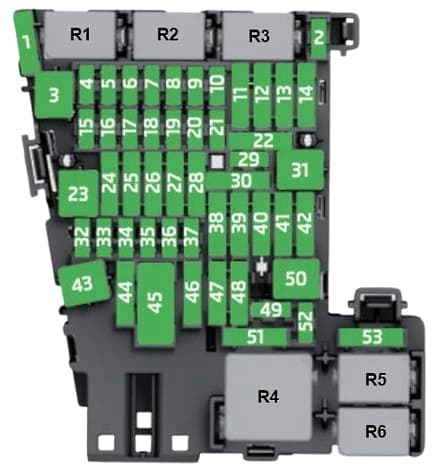

Schéma
Numéro | Ampérage (A) | Description
F1 | 15 / 20 | Calculateur du système de dosage de l'agent de réduction SCR (injection d'AdBlue)
F2 | 30 | Calculateur du réglage électrique des sièges
F4 | 7.5 | Panneau de commande du système multimédia (MMI)
F5 | 7.5 | Interface de diagnostic du bus de données (Gateway)
F6 | 5 / 7.5 | Sélecteur de la boîte de vitesses automatique (DSG)
F7 | 10 | Panneau de commande de la climatisation / du chauffage, bobine de relais du dégivrage de la lunette arrière
F8 | 10 | Bouton du frein de stationnement électromécanique (EPB), commutateur d'éclairage, capteur de pluie/luminosité, alarme d'origine, prise de diagnostic OBD-II, système d'appel d'urgence (eCall)
F9 | 7.5 | Bloc de commutateurs sous volant (« comodos »)
F10 | 7.5 | Système multimédia (Unité centrale MMI) / Affichage tête haute (HUD)
F11 | 25 | Prétensionneur pyrotechnique de ceinture de sécurité (côté conducteur)
F12 | 20 | Composants du système multimédia
F13 | 15 | Calculateur de la suspension adaptative (DCC)
F14 | 40 | Pulseur d'air de la climatisation (moteur de ventilation de l'habitacle)
F15 | 10 | Verrouillage électronique de la colonne de direction (ELV)
F16 | 5 / 10 | Composants du système multimédia (Phone Box, amplificateur d'antenne)
F17 | 7.5 | Combiné d'instruments (Tableau de bord)
F18 | 7.5 | Caméra de recul
F19 | 7.5 / 10 | Calculateur du système d'accès et de démarrage sans clé (KESSY) / Assistant de stationnement
F20 | 10 | Composants du système SCR (AdBlue)
F22 | 30 / 40 | Commande électrique du hayon
F23 | 40 | Calculateur du réseau de bord (BCM) — côté droit
F24 | 20 / 30 | Commande électrique du toit ouvrant panoramique
F25 | 30 | Calculateur des portes avant et arrière, lève-vitres (côté gauche)
F26 | 30 | Calculateur des sièges chauffants
F27 | 30 / 40 | Amplificateur du système audio (Sound System)
F29 | 7.5 | Plafonniers d'éclairage intérieur de l'habitacle
F31 | 40 | Calculateur du réseau de bord (BCM) — côté gauche
F32 | 7.5 / 10 | Calculateur des systèmes d'aide à la conduite (caméra de pare-brise, radar, radars de stationnement)
F33 | 7.5 | Calculateur des airbags (SRS Airbag)
F34 | 7.5 | Rétroéclairage des boutons, microphone, contacteur de feux de recul, capteur de température, bobine de relais des prises 12 V, bouton Auto Hold
F35 | 7.5 | Correcteur de portée des phares halogènes, capteur de qualité de l'air, rétroviseur électrochrome, prise de diagnostic OBD-II, alimentation de la console centrale
F36 | 10 / 15 | Calculateur du phare droit (LED)
F37 | 10 / 15 | Calculateur du phare gauche (LED)
F39 | 30 | Calculateur des portes avant et arrière, lève-vitres (côté droit)
F40 | 20 | Allume-cigare, prises 12 V
F41 | 25 | Prétensionneur pyrotechnique de ceinture de sécurité (passager avant)
F42 | 15 / 30 | Verrouillage centralisé, pompe de lave-glace
F43 | 7.5 | Plafonniers d'éclairage de l'habitacle / Éclairage d'ambiance
F44 | 15 | Calculateur du coupleur de transmission intégrale (Haldex)
F47 | 15 | Moteur d'essuie-glace arrière
F49 | 7.5 | Capteur de position de la pédale d'embrayage
F53 | 30 | Élément chauffant de la lunette arrière (Dégivrage)
R1 | Relais de la pompe du système de dosage de l'agent de réduction (SCR)
R2 / R3 | Réserve
R4 | Relais d'alimentation en tension de la borne 15 (contact mis)
R5 | Relais de dégivrage de la lunette arrière
R6 | Relais des prises 12 V / allume-cigare
Dans le compartiment moteur

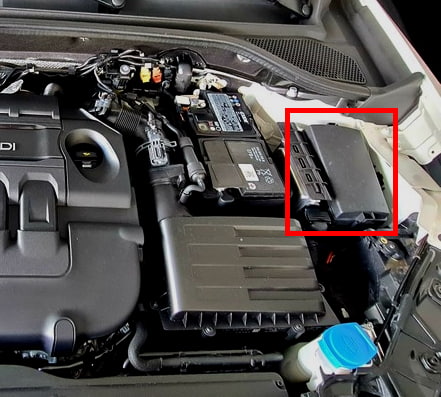

Le boîtier de fusibles est situé dans la partie gauche du compartiment moteur, à côté de la batterie.

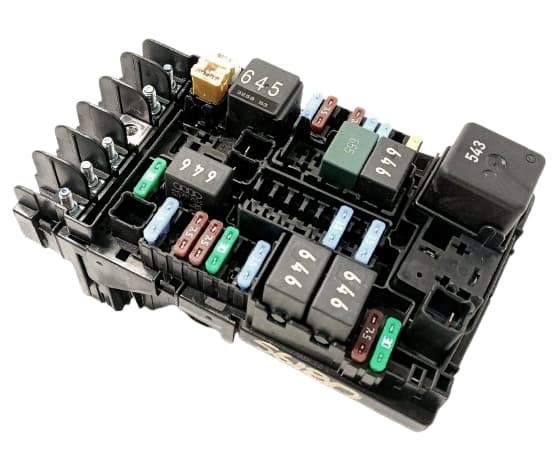

Vue d'ensemble.

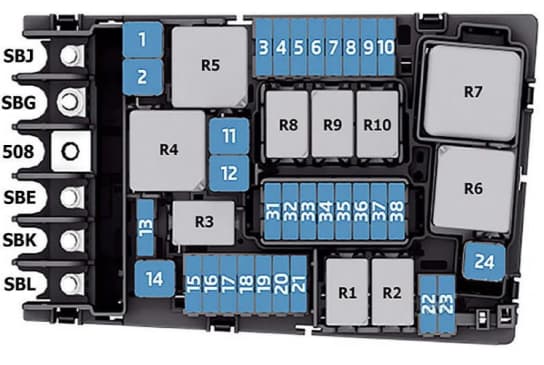

Schéma
Numéro | Ampérage (A) | Description
F1 | 40 | Calculateur du contrôle électronique de stabilité (ABS / ESP) — pompe
F2 | 40 | Calculateur du contrôle électronique de stabilité (ABS / ESP) — électrovannes
F3 | 15 / 30 | Calculateur de gestion moteur (ECU)
F4 | 5 / 10 | Capteurs du système de gestion moteur, motoventilateur de refroidissement, bobines de relais du chauffage d'appoint PTC, relais de la pompe d'injection d'air secondaire
F5 | 10 / 15 | Électrovannes du système de gestion moteur, composants du circuit de carburant (diesel TDI)
F6 | 5 | Contacteur de feux stop
F7 | 10 / 15 | Pompe à eau additionnelle, composants du circuit de carburant (essence TFSI)
F8 | 10 / 15 | Chauffage de la sonde à oxygène (sonde lambda)
F9 | 10 / 15 | Boîtier papillon / volet de turbulence, boîtier de préchauffage (diesel)
F10 | 15 / 20 | Calculateur de la pompe à carburant, pompe de gavage immergée
F11 | 40 | Élément chauffant du chauffage d'appoint (PTC) — niveau 2
F12 | 40 | Élément chauffant du chauffage d'appoint (PTC) — niveau 3
F13 | 15 / 30 | Calculateur de la boîte de vitesses automatique (Mécatronique DSG)
F15 | 15 | Avertisseur sonore (klaxon)
F16 | 15 / 20 | Bobines d'allumage
F17 | 7.5 | Alimentation du calculateur ABS / ESP, alimentation du relais principal du calculateur de gestion moteur
F18 | 5 / 7.5 | Capteur de batterie intelligent (IBS), interface de diagnostic (Gateway)
F19 | 30 | Moteur d'essuie-glace avant (timonerie)
F20 | 10 | Sirène auto-alimentée de l'alarme antivol d'origine
F22 | 5 / 7.5 | Borne 50 (signal du démarreur), diagnostic, calculateur de gestion moteur
F23 | 30 | Solénoïde de démarreur
F24 | 40 | Élément chauffant du chauffage d'appoint (PTC) — niveau 1
F31 | 15 / 20 | Pompe à vide électrique du système de freinage
F33 | 30 | Calculateur de la BVA (DSG), pompe à huile additionnelle de la boîte de vitesses
R1 | Relais de démarreur 1
R2 | Relais de démarreur 2
R3 | Relais de l'avertisseur sonore (klaxon)
R4 | Relais de forte puissance de chauffage (PTC, diesel)
R5 | Relais principal (essence) / Relais d'alimentation de la borne 30 (diesel)
R6 | Relais de temporisation de préchauffage automatique (diesel)
R7 | Relais de faible puissance de chauffage (PTC, diesel)
R8 | Relais d'alimentation des composants du moteur (pour 2.0 TFSI)
R9 | Relais du moteur d'essuie-glace avant 1
R10 | Relais du moteur d'essuie-glace avant 2
SBJ | 125 | Alimentation des fusibles de la boîte d'habitacle C (n° 4, 14, 22, 31, 38, 42, 53) / Relais de la borne 15 / Relais des prises
SBG | 400 | Fusible de puissance de l'alternateur
508 | Connexion de la borne positive de la batterie
SBE | 80 | Calculateur de la direction assistée électromécanique (EPS)
SBK | 80 | Alimentation des fusibles de la boîte d'habitacle C (n° 1, 3, 15, 30, 43, 46, 50, 52)
SBL | 50 | Calculateur du motoventilateur de refroidissement du radiateur
