L'Audi A5 est une voiture de sport (coupé deux portes sur la plateforme A4) produite par le constructeur automobile allemand depuis 2007 dans son usine d'Ingolstadt. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans l'Audi A5 (première génération ; plate-forme MLB ; corps marque 8T) 2007, 2008, 2009, 2010, 2010, 2011, 2012, 2013, 2014, 2014, 2015, 2016 années modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Sous le capot

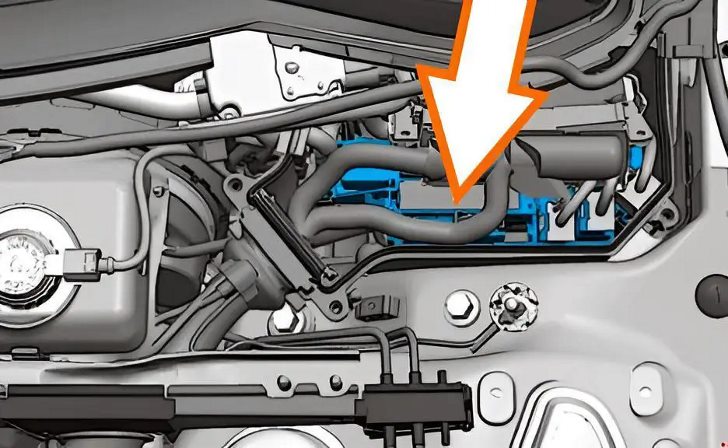

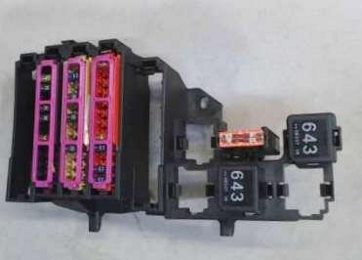

La boîte à fusibles se trouve sur le côté droit et est recouverte d'un couvercle en plastique.

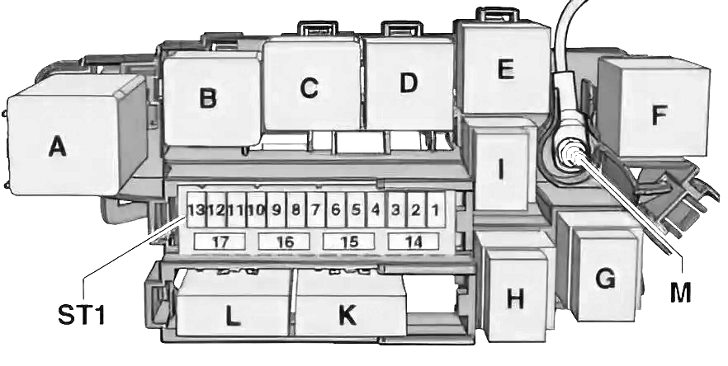

Schéma
N° | Description | Ampères
1. | Calculateur de boîte automatique / mécatronique pour boîte à double embrayage | 15A
2. | Avant août 2011 : capteur de niveau et de température d'huile / valves de dosage de carburant 10) / Depuis août 2011 : capteur de niveau et de température d'huile | 5A / 10A 10)
3. | Avant août 2011 : débitmètre d'air / calculateur moteur | 5A
4. | Appareil de commande du moteur | 5A
5. | Avant août 2011 : Thermostat de radiateur moteur avec régulation de la vapeur, courbe métrique, débitmètre d'air massique, relais de puissance pour puissance de chauffage élevée, relais de puissance pour puissance de chauffage faible, relais de pompe à air secondaire, calculateur de bougies de préchauffage, relais de pompe à air secondaire 2, module d'étranglement, électrovanne d'absorption 1, vanne papillon de dérivation du filtre à air, vanne de modification de la géométrie du collecteur d'admission, électrovannes d'assistance moteur électrohydraulique gauche et droite, électrovanne de limitation de pression du compresseur, résistance chauffante de ventilation du carter moteur, vanne d'alimentation en air secondaire, vanne papillon du collecteur d'admission, vanne de commutation du corps chauffant de recyclage des gaz d'échappement, vanne papillon des gaz d'échappement, vanne de régulation de la pression d'huile, pompe de diagnostic du système de carburant, vanne d'air secondaire 2, vanne de régulation de la pression de carburant, vanne de dosage de carburant, vanne de commutation de l'air d'admission, vanne de dosage de carburant 2, pompe de recyclage du liquide de refroidissement | 10A 2) / 15A 3-10) / 20A 1)
5. | Depuis août 2011 : débitmètre d'air, vanne de dosage de carburant, embrayage magnétique de compresseur -N421- 11), vanne de régulation de pression de carburant | 5A 5,12) / 7,5A 11) / 10A 1,2,4)
6ème | Avant août 2011 : appareil de commande du moteur | 15A
6. | Depuis août 2011 : appareil de commande du moteur, gicleur de cylindre 2 1/2/3/4, électrovanne d'absorption 1 11), vanne d'alimentation en air secondaire 11), vanne de régulation de la pression d'huile 11), actionneur du régulateur de température d'huile moteur 11), vanne de refroidissement d'huile moteur 11), régulateur de pression de suralimentation 2 11) | 15A
7. | thermostat du liquide de refroidissement du moteur avec commande par came paramétrique (jusqu'en août 2011), actionneurs du déphasage de l'arbre à cames, relais de circulation du liquide de refroidissement après l'arrêt du moteur (jusqu'en août 2011), relais auxiliaire de la pompe du liquide de refroidissement (jusqu'en août 2011), électrovanne de limitation de la pression du compresseur, électrovanne d'absorption 1, électrovanne d'assistance électrohydraulique du moteur gauche et, à partir d'août 2011, électrovanne d'assistance électrohydraulique du moteur droit, jusqu'en août 2011, électrovanne de prérésistance de la boîte automatique, Vannes 1 et 2 du système de commande d'admission et d'échappement, à partir d'août 2011 vanne d'échappement, vanne de dérivation du turbocompresseur, vanne de régulation de la pression du carburant, vanne de dosage du carburant, vanne papillon du collecteur d'admission, vanne d'arrêt du liquide de refroidissement Climatronic, vanne de régulation de la pression d'huile, vanne du liquide de refroidissement de la boîte de vitesses, à partir d'août 2011 vanne de commande pour injecteurs de refroidissement à piston, jusqu'en août 2011 pompe de diagnostic du système de carburant, jusqu'en août 2011 moteur pour fenêtre latérale du conducteur, jusqu'en août 2011 moteur pour collecteur d'admission à géométrie variable, depuis août 2011 pompe de refroidissement EGR | 10A 1,4-9,12) / 15A 2,3,10) / 15A 15)
8. | Relais de servofrein 10), bobines d'allumage avec étage final, vanne d'arrêt du liquide de refroidissement Climatronic, pompe de refroidissement du système de recyclage des gaz d'échappement | 5A 7) / 10A 5,6,8) / 15A 10) / 20A 1-4) / 30A 9)
8. | Capteurs NOx 1 et 2, appareils de commande des capteurs NOx, relais du servofrein, capteur de suie, électrovannes pour support moteur électrohydraulique gauche et droite 11), relais pour pompe à air secondaire 11), pompe de refroidisseur d'air de suralimentation 11) | 5A 5,14) / 7,5A 11) / 10A 1,2,4)
9. | Avant août 2011 : relais de pompe à carburant supplémentaire, élément chauffant sonde lambda 1 et 2 après catalyseur | 5A 7) / 15A 3,4,10) / 20A 5,6,8)
9. | Depuis août 2011 : stabilisateur de tension, appareil de commande du moteur | 5A
10. | Avant août 2011 : élément chauffant de la sonde lambda, élément chauffant de la sonde lambda 1 et 2 après le catalyseur | 10A 7) / 15A 1-4) / 15A 5,8,10)
10. | A partir d'août 2011 : élément chauffant de sonde lambda, élément chauffant de sonde lambda 1 et 2 après catalyseur, appareil de commande direction assistée 11) | 5A 11) / 10A 5,12) / 15A 1,2,4)
11. | Unité de commande du ventilateur de refroidissement 1 et 2 | 5A
12. | Avant août 2011 : débitmètre d'air / calculateur pour boîte automatique, mécatronique pour boîte à double embrayage | 5A
13. | Avant août 2011 : capteur de niveau et de température d'huile moteur -G266- | 5A 10)
13. | A partir d'août 2011 : gicleur 2 cylindres 1/2/3/4/5/6 | 15A 11)
14. | Bobines d'allumage avec étage final / à partir d'août 2011 relais de puissance 2 composants moteur, vanne d'arrêt du liquide de refroidissement Climatronic, pompe de refroidissement EGR | 5A 5) / 20A 1,2,4,11) / 30A 10)
15. | Avant août 2011 : non utilisé / A partir d'août 2011 : calculateur de direction assistée (sauf 3,0 l TFSI, à partir de 2015), élément chauffant sonde lambda (3,0 l TFSI, à partir de 2015) | 5A / 20A 11)
16. | Avant août 2011 : Non utilisé / Depuis août 2011 : Thermostat de radiateur moteur avec commande de came paramétrique, calculateur de bougies de préchauffage, relais de pompe à air secondaire, relais de puissance de chauffage basse, relais de puissance de chauffage haute, relais de pompe à liquide de refroidissement auxiliaire, relais de pompe à air secondaire et vanne 2, relais de circuit de refroidissement de la boîte de vitesses, électrovanne de limitation de la pression de suralimentation, résistance de chauffage de la ventilation du carter moteur, électrovanne d'absorption 1, soupape d'air secondaire, électrovanne de suspension moteur électrohydraulique gauche et droite, clapet de dérivation du filtre à air, clapet du collecteur d'admission, vanne de commutation du radiateur de recirculation des gaz d'échappement, vanne de refroidissement de la culasse, vanne de régulation de la pression d'huile, actionneur du régulateur de température du moteur, pompe de recirculation du liquide de refroidissement, pompe de refroidissement de l'air de suralimentation, vanne de ventilation du carter, unité de commande du moteur | 15A / 25A 11)
17. | Avant août 2011 : non utilisé / Depuis août 2011 : élément chauffant de la sonde lambda 2 après le catalyseur | 15A 4) / 20A
K. | Fusible pompe à air secondaire (50A), fusible bougie de préchauffage moteur (60A/80A) | 50 9) / 60 5) / 80 8)
L. | Fusible pompe à air secondaire 2 -S284- (seulement RS5 50A) / Fusible pompe de frein -S283- (jusqu'à août 2011 15A) | 50A 10) / 15A 9)
A. | Diesel : calculateur de bougies de préchauffage / Moteurs à essence 4 et 6 cylindres : relais de puissance pour les composants du moteur
B. | Relais de démarrage 1 et 2
C. | Moteurs à essence 6 et 8 cylindres : relais de pompe à air secondaire
D. | Diesel : relais d'alimentation cl. 30 / essence : relais de puissance Motronic
E. | Diesel : relais de pompe à carburant et relais de pompe à carburant auxiliaire, relais de circuit de refroidissement de la boîte de vitesses / Moteurs à essence 4 et 8 cylindres : relais de circulation du liquide de refroidissement après l'arrêt du moteur / Moteurs à essence 6 cylindres : Relais de pompe de refroidissement auxiliaire / RS5 : Relais de servofrein
F. | RS5 : Relais pompe à air secondaire
Note :
1) Véhicules avec moteur à essence 4 cylindres (1,8 litre TFSI)
2) Véhicules avec moteur à essence 4 cylindres (2,0 litres TFSI)
3) Véhicules avec moteur à essence 6 cylindres (3,2 litres FSI)
4) Véhicules avec moteur à essence 6 cylindres (3,0 litres TFSI)
5) Véhicules avec moteur diesel 4 cylindres (2,0 litres TDI)
6) Véhicules avec moteur diesel 4 cylindres (2,0 l TDI - EU 3)
7) Véhicules avec moteur diesel 4 cylindres (2,0 l TDI - Génération 2)
8) Véhicules avec moteur diesel 6 cylindres
9) Véhicules avec moteur essence 6 cylindres (sauf RS5)
10) Véhicules avec moteur à essence 8 cylindres (RS5 uniquement)
11) Véhicules avec moteur essence 6 cylindres (3,0 litres TFSI) à partir de l'année modèle 2015
12) Véhicules avec moteur diesel 6 cylindres (3,0 litres TDI)
13) Véhicules avec moteur diesel 6 cylindres (3,0 l TDI BIN 5)
14) Véhicules avec moteur diesel 6 cylindres (3,0 l TDI EU 6)
15) Véhicules avec moteur à essence 4 cylindres (1,8 l TFSI Génération 3)
À l'intérieur du véhicule

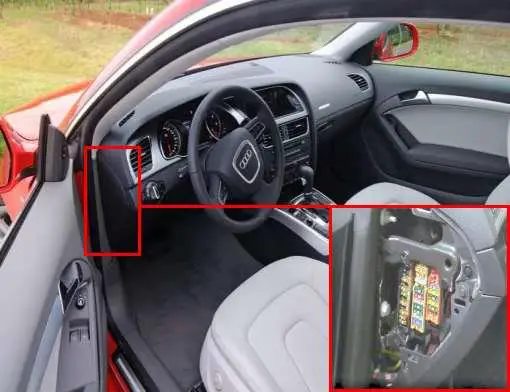

La première boîte à fusibles se trouve côté conducteur, à l'extrémité du tableau de bord, derrière le cache en plastique.
Photo - exemple (supprimé pour des raisons de clarté).

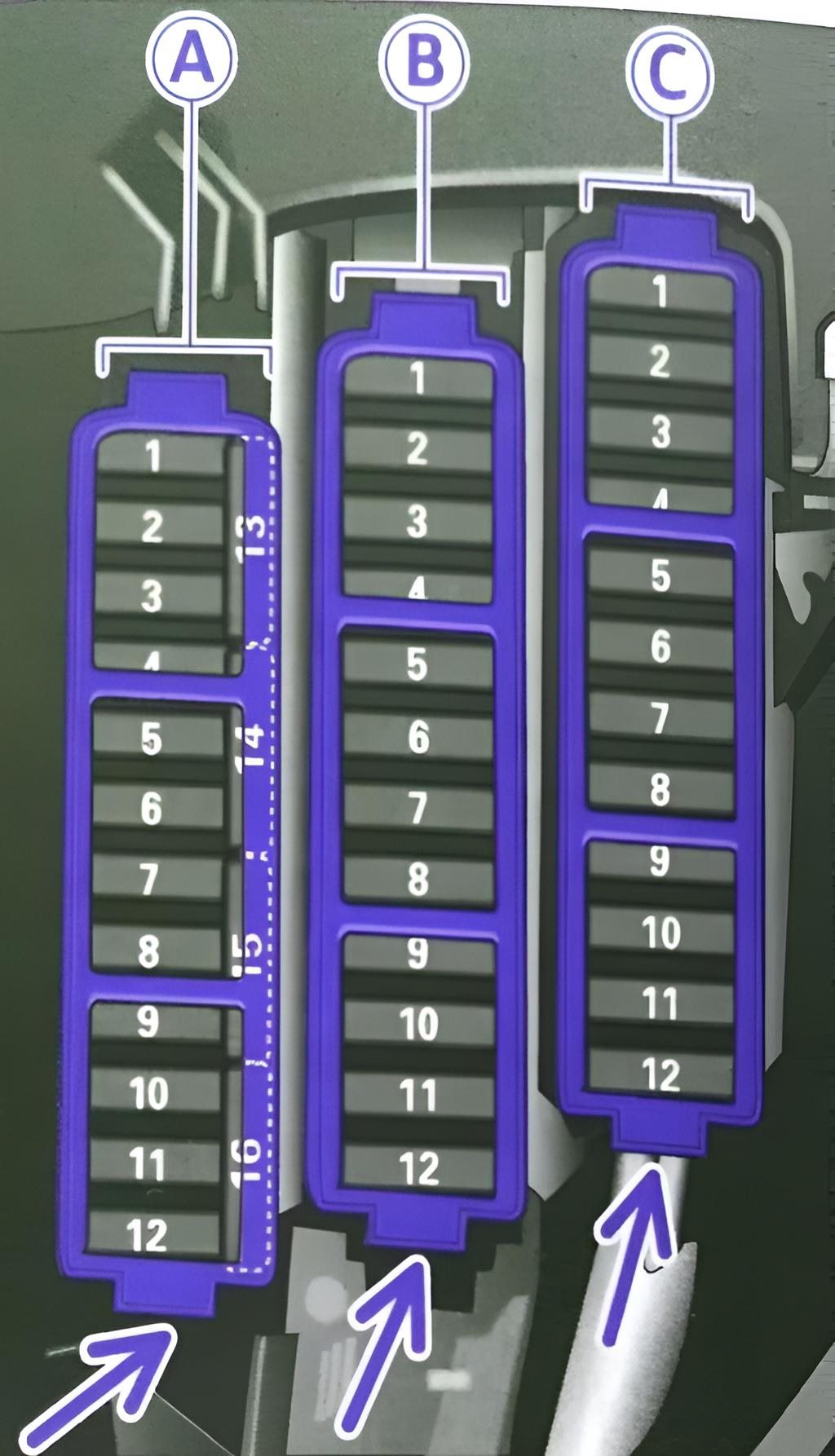

Schéma
N° | Ampères | Affectation des fusibles
Panneau A
1. | 5A | Direction dynamique
2. | 5A | 2007-2009 : capteur de pédale d'embrayage, capteur de pédale d'embrayage pour le démarrage du moteur. Capteur de position de la pédale d'embrayage / 2010 : non utilisé / 2011-2016 : calculateur ABS
3. | 5A | 2007-2011 : panneau de commande de l'ouvre-porte de garage, contrôleur de l'ouvre-porte de garage / 2011-2016 : Capteur de rideau arrière, bouton ASR et ESP, bouton d'assistance au stationnement, panneau de commande du système de porte de garage, bouton de frein de stationnement électromécanique, bouton AUTO HOLD, capteur de composition de l'air, capteur de pression et de température du liquide de refroidissement, unité de commande du système de porte de garage, unité de commande des sièges chauffants, relais de rétroviseur intérieur à atténuation automatique, relais de rétroviseur intérieur à atténuation automatique.
4. | 10A | Appareil de commande pour l'assistant de maintien de voie
5. | 5A | 2007-2011 : capteur de composition de l'air / 2011-2016 : calculateur d'insonorisation de la carrosserie
6. | 5 / 7.5A | Régulateur d'angle des phares / Phare (clignotant) / Correcteur de phares
7. | 7.5A | Module de puissance pour le phare gauche
8. | 5A | Modules de commande (frein de stationnement électromécanique, amortisseurs, quattro sport), convertisseur DC-DC
9. | 5A | 2007-2009 : rétroviseur intérieur avec anti-éblouissement automatique / 2010-2016 : module de commande du régulateur de vitesse adaptatif
10. | 5A | Coulisse de changement de vitesse / capteur d'embrayage
11. | 5A | 2007-2011 : résistance chauffante de buse gauche, résistance chauffante de buse droite / 2011-2016 : calculateur d'assistance au changement de voie, calculateur d'assistance au changement de voie 2
12. | 5A | réglage de la portée des phares, aide au stationnement
13. | 5A | Airbags
14. | 15A | Moteur électrique de l'essuie-glace arrière
15. | 10A | Fusible auxiliaire (tableau de bord)
16. | 40A | Borne 15 Fusible auxiliaire (compartiment moteur)
Panneau B
1. | 2007-2009 : Relais de pompe de circulation / 2010 : Rétroviseur intérieur anti-éblouissement automatique / 2011-2016 : Non utilisé
2. | 5A | Capteur de feux stop
3. | 25A | Module de carburant (fusible pompe à essence)
4. | 5A | Capteur d'embrayage
5. | 15A/30A | Chauffage de siège gauche avec / sans ventilation de siège
6. | 5A / 10A | Contrôle électronique de stabilité (électrique) / calculateur ABS
7. | 15A / 25A | Avertisseur sonore
8. | 30A | Porte avant gauche (vitres, verrouillage central, rétroviseurs, interrupteurs, éclairage)
9. | 30A | Moteur électrique des essuie-glaces
10. | 25A | Contrôle électronique de la stabilité (amortisseurs)
11. | 30A | Modèles à deux portes : fenêtre arrière gauche, modèles à quatre portes : porte arrière gauche (lève-vitre, verrouillage central, interrupteur, éclairage)
12. | 5A | Détecteur de pluie et de luminosité
Panneau C
1. | Vide
2. | Vide
3. | 10A | Mécanisme de réglage du soutien lombaire du siège conducteur et du siège passager avant
4. | 35A | Direction dynamique
5. | 5A | Éclairage intérieur (cabriolet)
6. | 35A | Lave-glace, lave-phares
7. | 20A | Module de commande du réseau de bord 1
8. | 30A | Module de commande du réseau de bord 1
9. | 7,5A / 20A | moteur de lève-vitre gauche (capote convertible) / toit ouvrant
10. | 30A module de commande du réseau de bord 1
11. | 7,5A / 20A | Lève-vitre arrière droit (moteur du pare-soleil du cabriolet)
12. | 5A | Système d'alarme antivol

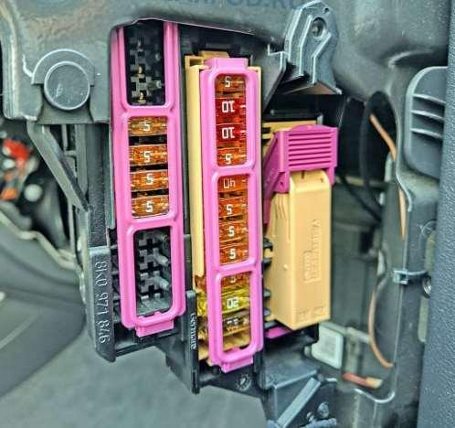

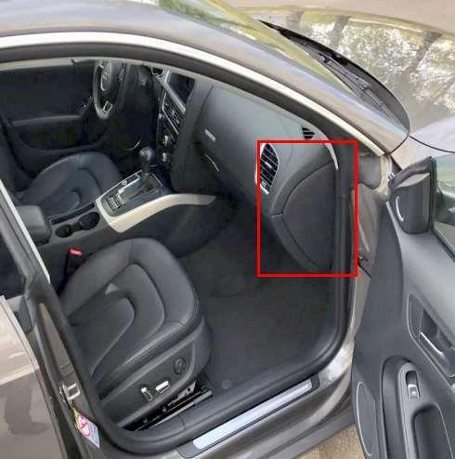

La deuxième boîte à fusibles intérieure se trouve du côté passager du tableau de bord.
Exemple d'accès.

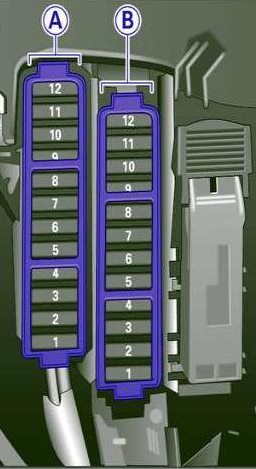

Plan
N° | Ampères | Affectation des fusibles
Panneau A
1. | Vide
2. | Vide
3. | Vide
4. | Vide
5 | 5A | Module de commutation dans la colonne de direction
6. | 5A | 2007-2011 : bouton ASR et ESP, bouton d'aide au stationnement
7. | 5A | Connecteur de diagnostic borne 15
8. | 5A | Passerelle (interface du bus de données de diagnostic)
9. | 5A | Chauffage d'appoint
10. | Vide
11. | Vide
12. | Vide
Panneau B
1. | 5A | Lecteur CD/DVD
2. | 5A | 2007-2011 : module de commutation sélection du profil de conduite
3. | 5A/20A | MMI / Radio
4. | 5A | Tableau de bord
5. | 5A | Gateway (module de commande du combiné d'instruments)
6. | 5A | Commutateur d'allumage
7. | 5A | Interrupteur
8. | 40A | Ventilateur de climatisation
9. | 5A | Verrouillage de la colonne de direction
10. | 10A | Système de climatisation
11. | 10A | Borne 30 du connecteur de diagnostic
12. | 5A | Module de commutation de la colonne de direction
Dans le coffre à bagages

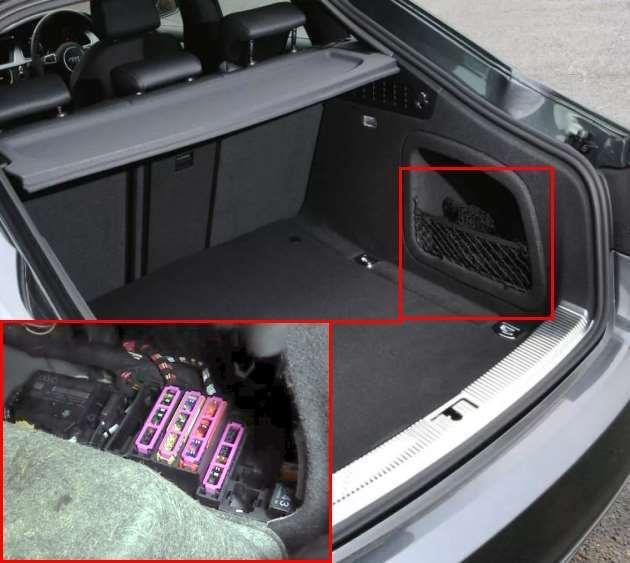

Il se trouve derrière le revêtement, sur le côté droit.

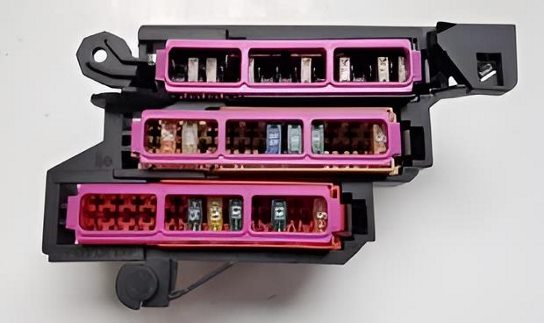

Photo - exemple.

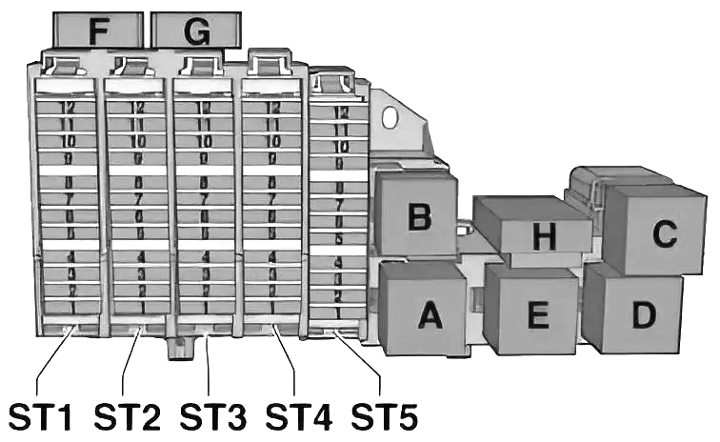

Schéma
N° | Affectation des fusibles | Ampères
Panneau ST1
1-12. | Non utilisé
Panneau ST2
1. | 2007-2009 : calculateur de contrôle de la pression des pneus / 2010-2016 : Non utilisé | 5A
2. | Centrale de commande de détection de remorque / Centrale de commande de position de pare-chocs arrière | 15A / 10A 1)
3. | Appareil de commande de détection de remorque | 20A
4. | Appareil de commande de détection de remorque | 20A
5. | Bouton de frein de stationnement électromécanique | 5A
6. | Appareil de commande d'amortissement électronique / à partir d'août 2011 - Appareil de commande de gabarit | 15A
7. | Appareil de commande du frein de stationnement électromécanique | 30A
8. | Appareil de commande central pour systèmes de confort | 30A
9. | Appareil de commande pour les quatre roues motrices | 35A
10. | Appareil de commande central du système de confort | 30A
11. | Appareil de commande central du système confort | 20A
12. | Unité de commande pour l'interface du système de localisation du véhicule et unité de commande pour le système de diagnostic de fuite du réservoir de carburant | 5A
Panneau ST3
1. | 2007-2009 : Onduleur avec prise de courant, 12V-230V / 2010-2016 : Non utilisé | 15A
2. | 2007-2009 : Non utilisé / 2010 : Unité de contrôle du siège avant droit chauffé / 2011-2016 : Relais de prise, fusible Audi A5 allume-cigare, prise inverter, 12V-230V, prises 12V
3. | 2007-2009 : Boîtier de commande du système de navigation avec lecteur de CD, radio, combiné téléphonique, tuner TV, amplificateur de téléphone portable, récepteur satellite, stéréo numérique, fiche, 18 pôles noir (7,5A) / à partir de 2010 : combiné téléphonique, tuner TV, amplificateur de téléphone portable, fiche, 18 pôles noir, support de téléphone, magnéto / à partir d'août 2011 : stabilisateur de tension (40A) | 7,5A / 40A
4. | Avant 2009 : Unité de contrôle du système audio numérique (30A) / à partir de 2010 : Stabilisateur de tension (40A) / à partir d'août 2011 : Stabilisateur de tension, Magneto, Unité de contrôle du système audio numérique (30A) | 30A / 40A
5. | 2007-2009 : Unité de commande du tableau de bord avant, écran et sortie d'information (5A) / à partir de 2010 : Onduleur avec prise 12V-230V (30A) / à partir d'août 2011 : Onduleur avec prise 12V-230V (25A) | 5A / 30A / 25A
6. | Appareil de commande pour le chauffage d'appoint | 30A
7. | Appareil de commande du frein de stationnement électromécanique | 30A
8. | Commutateur de réglage du chauffage des sièges arrière gauche et droit | 30A
9. | Avant août 2011 : appareil de commande de la porte du passager / A partir d'août 2011 : porte avant droite | 30A
10. | Récepteur radio pour chauffage auxiliaire | 5A
11. | Avant août 2011 : Boîtier de commande de la porte passager (15A) / A partir d'août 2011 : porte arrière droite (30A) | 15A / 30A
12. | 2007-2009 : Unité de commande de la caméra de recul / 2010 : Non utilisé / 2011-2016 : Unité de réception et de transmission du téléphone, amplificateur de téléphone portableb Support de téléphone, support de téléphone | 5A
Panneau ST4
1. | Prise 12V 2 / Depuis août 2011 : Non utilisée | 15A
2. | 2006-2009 : Prise 12V / 2010 : Onduleur avec prise 12V-230V / Depuis août 2011 : Non utilisé | 15A
3. | Prise 12V 3 / Depuis août 2011 : Non utilisée | 15A
4. | Fusible allume-cigare Audi A5 (8T) / Depuis août 2011 : Non utilisé | 15A
5. | 2007-2009 : Unité de commande du pilote automatique de stationnement / 2010-2016 : Non utilisé | 5A
6. | 2007-2009 : Prise 18 pôles -T18a- / 2010 : Prise 2 pôles dans le dossier du siège conducteur -T2dy- et prise 2 pôles dans le dossier du siège passager -T2dz- / Depuis août 2011 : Non utilisé | 5A
7. | 2007-2009 : Unité de contrôle du régulateur de vitesse adaptatif (5A) / 2010 : Unité de contrôle du Park-Autopilot (7,5A) / A partir d'août 2011 : Non affecté | 5A / 7,5A
8. | Non utilisé
9. | Clé pour frein de stationnement électromécanique / A partir d'août 2011 : Non utilisé | 5A
10. | Unité de commande 2 Assistant de changement de voie / A partir d'août 2011 : Non utilisé | 5A
11. | Interrupteur pour chauffage de siège arrière gauche / Depuis août 2011 : Non utilisé | 5A
12. | Interrupteur de feu d'avertissement d'airbag, unité de commande d'airbag, unité de commande de détection d'occupation du siège, témoin de désactivation d'airbag passager / Depuis août 2011 : Non utilisé | 5A
Panneau ST5
1. | Avant août 2011 : Non utilisé / A partir d'août 2011 : Unité de commande du siège avant droit chauffant | 15A
2. | Avant août 2011 : Non utilisé / Depuis août 2011 : Relais de rétroviseur intérieur avec fonction anti-éblouissement automatique | 5A
3. | Avant août 2011 : Commande numérique des haut-parleurs et chaîne stéréo -R- / Depuis août 2011 : Alimentation électrique du tableau de fusibles 2 -ST2- du fusible #1 au fusible #4 sur la boîte à fusibles D -SD1- | 20A / 30A
4. | Avant 2009 : Non utilisé / Depuis 2010 : Unité de contrôle du système d'information électronique 1 | 7.5A
5. | 2007-2009 : Non utilisé / Depuis 2010 : Appareil de commande du système de navigation avec lecteur de CD, magnéto -R-, récepteur et émetteur de téléphone, tuner TV, amplificateur de téléphone portable, support de téléphone, fiche 18 pôles noire -T18a- (7,5A) / Depuis août 2011 : Appareil de commande du lecteur de carte à puce, magnéto -R-, tuner TV (5A) | 5A / 7,5A et Depuis 2010 : Appareil de commande du système de navigation avec lecteur de CD -J401- | 7,5A
6. | Avant 2009 : Non utilisé / A partir de 2010 : Unité de contrôle pour caméra de recul -J772- | 5A
7. | Avant 2009 : Non utilisé / 2010 : Amplificateur pour téléphone portable / A partir d'août 2011 : Non utilisé | 5A
8. | Avant août 2011 : Non utilisé / A partir d'août 2011 : Kit de connexion au système multimédia : connecteur, 2 pôles, dans le dossier du siège du conducteur -T2dy- et connecteur, 2 pôles, dans le dossier du siège du passager -T2dz-
9. | Non utilisé
10. | Non utilisé
11. | Avant août 2011 : non utilisé / Depuis août 2011 : calculateur système de dosage d'additif | 30A
12. | Avant août 2011 : Non utilisé / Depuis août 2011 : Unité de contrôle du système de dosage d'additif | 10A
H. | Relais de dégivrage de la lunette arrière | 40A
A. | Diesel : calculateur de bougies de préchauffage / Moteurs à essence à 4 et 6 cylindres : relais de puissance pour composants moteur
B. | Relais de démarreur -J53- et -J695-
C. | Moteurs à essence 6 et 8 cylindres : relais de pompe à air secondaire
D. | Diesel : relais d'alimentation cl. 30 / essence : relais de puissance Motronic
E. | Diesel : relais de pompe à carburant et relais de pompe à carburant auxiliaire, relais de circuit de refroidissement de la boîte de vitesses / Moteurs à essence 4 et 8 cylindres : relais de circulation du liquide de refroidissement après l'arrêt du moteur / Moteurs à essence 6 cylindres : Relais de pompe à liquide de refroidissement auxiliaire, RS5 : relais de servofrein.
F. | RS5 : Relais de pompe à air secondaire 2
