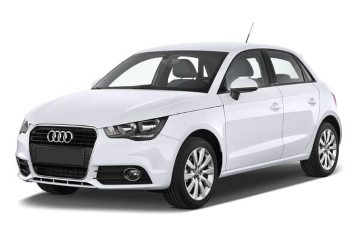

L'Audi A1 est une petite voiture qui a été présentée au public par la firme allemande en 2010 au Salon de l'automobile de Genève. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans l'Audi A1 (première génération ; code de carrosserie 8X ; plate-forme PQ25) 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 années-modèles avec moteurs 1.2 TFSI, 1.4 TSI, 1.6 TDI, 2.0 TDI, 2.0 TFSI.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

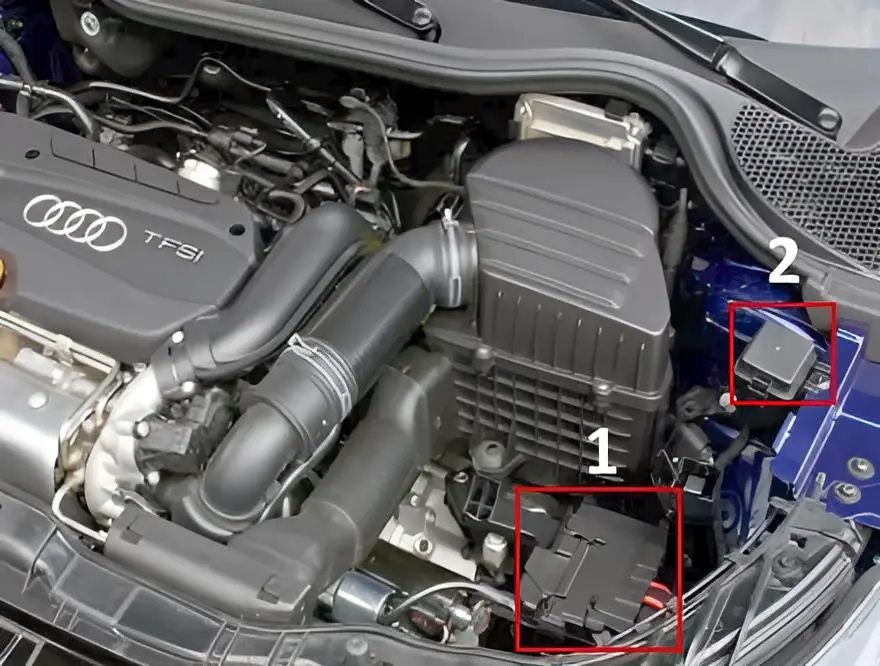

Dans le compartiment moteur
Le boîtier de fusibles électriques se trouve au niveau de la batterie (selon le modèle, également dans le coffre). Le boîtier de relais se trouve à proximité de la batterie.

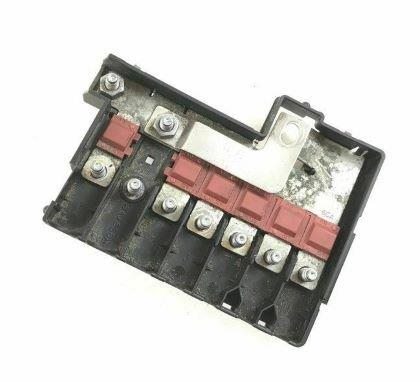

Fusibles de puissance
Vue générale.

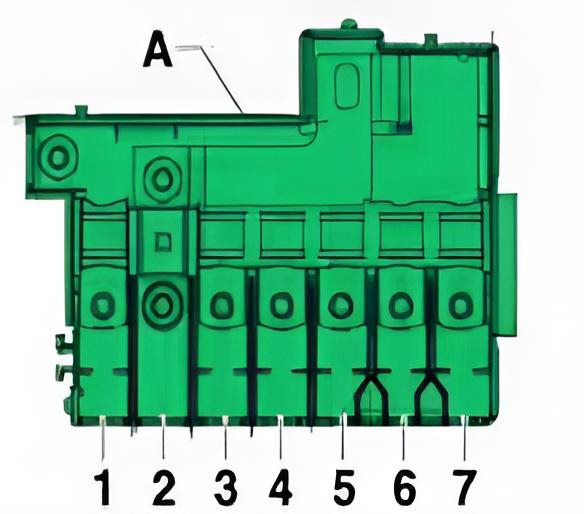

Schéma
N° | Affectation des fusibles | Ampères
FL1. | Alternateur | 175A
FL2. | Relais de chauffage à faible puissance, chauffage d'appoint à air | 40A
FL3. | Alimentation électrique ou non utilisée | 110A
FL4. | Appareil de commande pour amplificateur de puissance | 80A
FL5. | Contrôleur pour ventilateur de radiateur, thermostat | 50A/40A
FL6. | Appareil de commande des bougies de préchauffage | 50A
FL7. | Relais de chauffage à haute puissance, appareil de commande pour capteur de batterie, chauffage d'air supplémentaire | 60A
Boîte de relais
Description:
R1 - Pompe de refroidissement en option
R2 - Relais d'essuie-glace n° 1
R3 - Relais d'essuie-glace n° 2
À l'intérieur de la voiture
On y trouve trois boîtes à fusibles qui sont chargées de protéger les circuits électriques du véhicule.
Boîte à fusibles n° 1

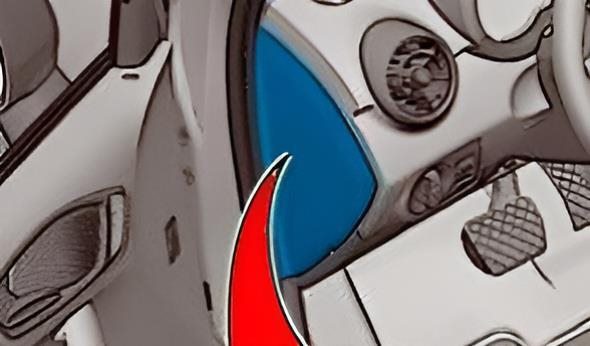

Se trouve côté conducteur, à l'extrémité du tableau de bord.

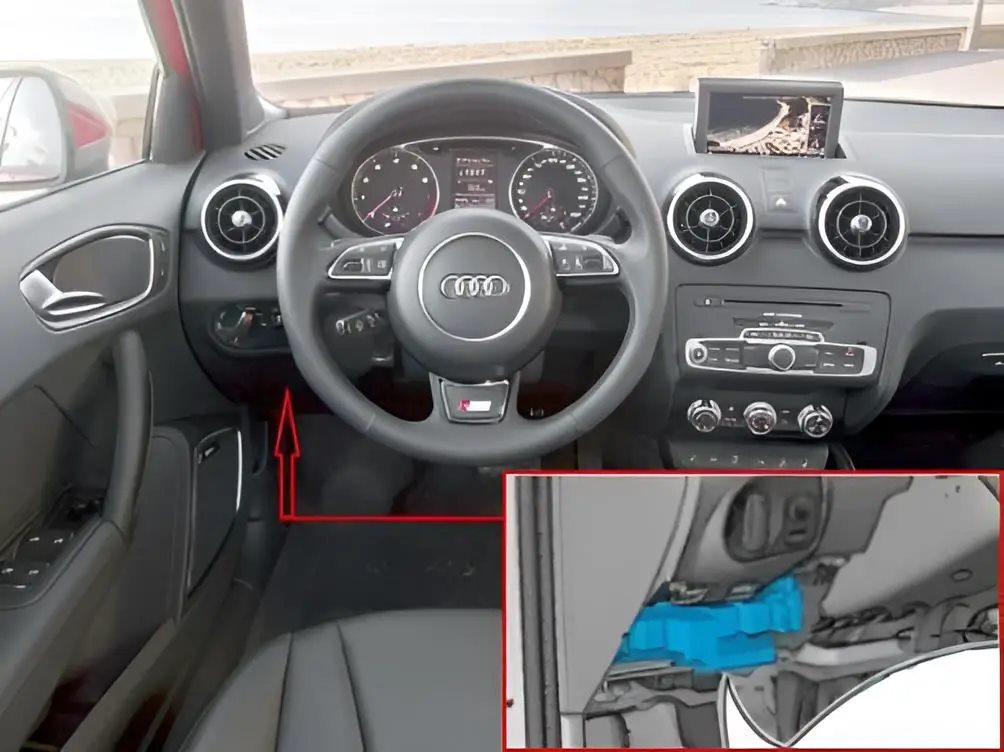

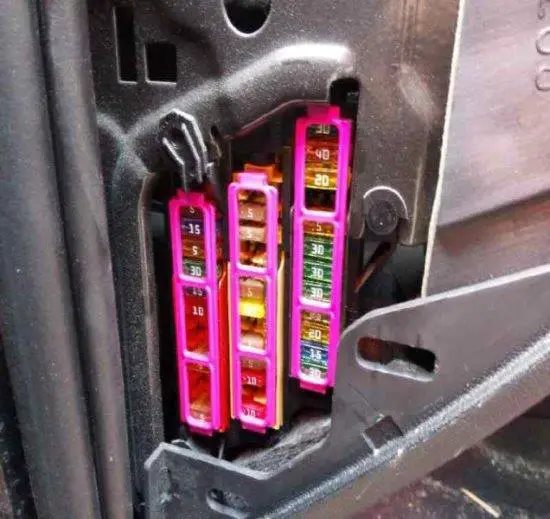

Exemple d'accès.

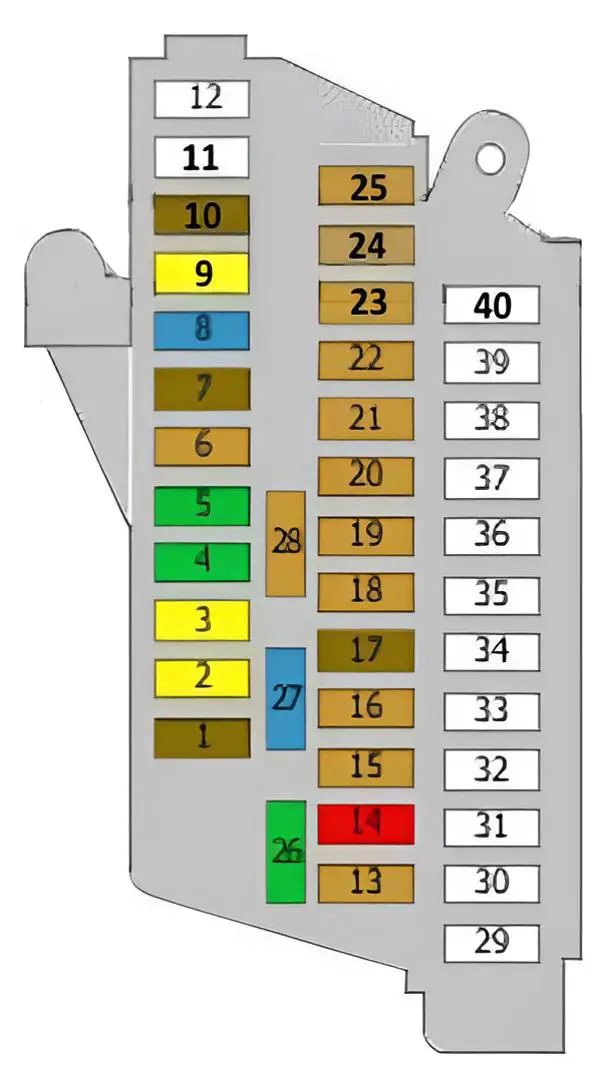

Plan
No | Affectation des fusibles | Ampères
1. | Appareil de commande du système audio numérique, stabilisateur de tension, autoradio | 30A
2. | Appareil de commande du chauffage, relais de décharge du contact X, appareil de commande du ventilateur d'air pulsé, ventilateur d'air pulsé | 40A
3. | Audi A1 fusible allume-cigare, prise 12 V | 20A
4. | Appareil de commande du système électrique de la remorque | 15A
5. | Appareil de diagnostic | 5A
6. | Appareil de commande des fonctions de porte | 30A
7. | Contrôleur de fonction de porte | 30A
8. | Chauffage de la lunette arrière | 30A
9. | Système ABS/ESP | 25A
10. | Appareil de commande multifonctions | 20A
11. | Signaux acoustiques | 15A
12. | Contrôleur multifonctionnel | 30A
13. | Système antivol | 5A
14. | Relais de puissance Motronic, ECU moteur, borne 30, tension d'alimentation du relais | 5A/7,5A
15. | Appareil de commande multifonctionnel | 5A
16. | Module de commande ABS, régulateur de tension | 5A
17. | Moteur de ventilateur de radiateur | 5A
18. | Capteur de pluie et de luminosité, support de téléphone, module de toit avant, amplificateur de téléphone portable | 5A
19. | Fusible pompe à essence | 15A/20A
20. | Moteur électrique de la pompe du système de refroidissement | 10A
21. | Commande électrique de la colonne de direction | 5A
22. | Interrupteur d'éclairage | 5A
23. | Unité de commande de la Climatronic, unité de commande de la climatisation, unité de commande de la porte passager (jusqu'en avril 2012), unité de commande de la porte arrière droite (jusqu'en avril 2012), connecteur de diagnostic à 16 broches | 10A
24. | Commandes des fonctions de porte | 10A
25. | Appareil de commande multifonctions | 10A
26. | Moteur du ventilateur de refroidissement | 20A
27. | Unité de commande multifonctionnelle | 30A
28. | Essuie-glace de pare-brise | 20A
29. | Commande de bougies de préchauffage, pompe à dépression du système de freinage | 5A/20A
30. | Commutateur de feu stop (jusqu'en octobre 2011), capteur de pédale d'embrayage (jusqu'en octobre 2011), relais supplémentaire de pompe à liquide de refroidissement, élément chauffant de sonde lambda (jusqu'en octobre 2011), alimentation électrique des fusibles n° 9 et n° 10 dans la boîte à fusibles F (depuis novembre 2011 et jusqu'en octobre 2014), calculateur ABS (depuis novembre 2011) | 10A
31. | Avant octobre 2014 : débitmètre d'air, relais de pompe à carburant, relais de chauffage basse et haute puissance, relais d'alimentation des composants du moteur, vanne de régulation de pression de carburant, relais de circuit de refroidissement | 5A/7.5A/15A
32. | Contrôleur de moteur / Capteur de position de pédale d'embrayage et capteur de feu stop (avant octobre 2011) | 15A/30A
33. | Commande moteur | 15A/20A/30A
34. | Pompe du radiateur de recirculation des gaz d'échappement / Avant octobre 2014 : calculateur de ventilateur de radiateur, relais de résistance de chauffage, électrovanne de limitation de pression du compresseur, électrovanne d'absorption 1, réglage du calage de la vanne 1, vanne de dérivation du turbocompresseur, vanne du collecteur d'admission, réglage du calage de la vanne 1, vanne de commutation du radiateur de recirculation des gaz d'échappement, vanne de régulation de la pression d'huile, calage de l'admission et de l'échappement des cylindres 2 et 3 | 10A/15A
35. | Changeur de CD | 5A
36. | Radio, téléphone, tuner TV, lecteur de carte à puce | 5A
37. | Unité de commande du combiné d'instruments | 5A
38. | Rétroviseur intérieur avec système anti-éblouissement automatique | 5A
39. | Système d'infodivertissement, unité de commande de l'électronique d'information | 7,5A/15A
40. | Unité d'affichage du système de navigation | 5A
Boîte à fusibles n° 2

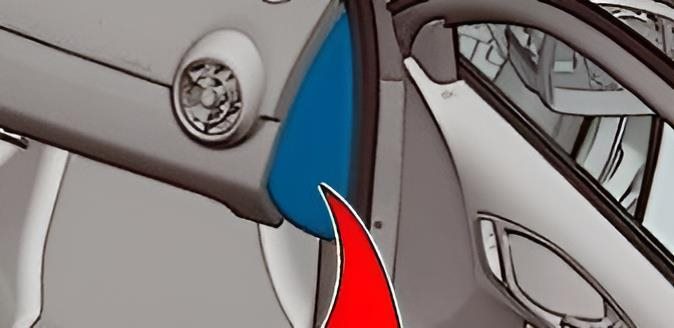

Située côté passager, à l'extrémité du tableau de bord avant.

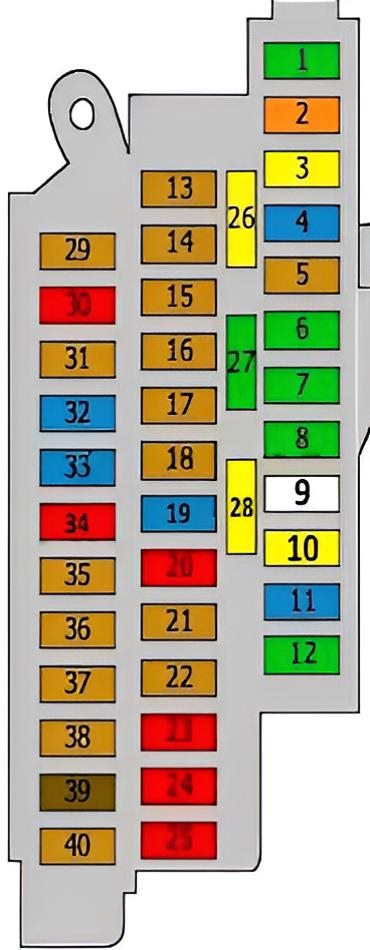

Schéma
N° | Description | Ampères
1. | Verrouillage de la colonne de direction | 7,5A
2. | Boîtier de commande électrique de la remorque | 20A
3. | Boîtier de commande électrique de la remorque | 20A
4. | Boîte de vitesses | 30A
5. | Lave-phares | 30A
6. | Système de verrouillage centralisé, GPS | 5A
7. | Système de télécommande pour verrouillage central et démarrage du moteur | 7,5A
8. | Boîte de vitesses | 15A
9. | Toit ouvrant | 20A
10. | Boîte de vitesses | 10A
11. | Réserve
12. | Réserve
13. | Commutateur de feux de recul, unité de commande du capteur de sélection, mécatronique pour boîte de vitesses à double embrayage | 5A
14. | Capteur haute pression, unité de commande de climatisation, rétroviseur intérieur avec fonction anti-éblouissement automatique, capteur de niveau et de température d'huile moteur, relais de prise, connecteur de diagnostic à 16 broches | 10A
15. | Interface pour bus de données de diagnostic | 5A
16. | Appareil de commande du chauffage, appareil de commande du bruit de structure | 5A
17. | Commutateur d'éclairage, stabilisateur de tension, phares avant gauche et droit, relais de rétroviseur intérieur avec fonction antiéblouissement automatique, relais de démarrage n° 1 et n° 2 | 7,5A
18. | Commutateur d'éclairage | 5A
19. | avant octobre 2014. - calculateur ABS, stabilisateur de tension 2 / à partir de janvier 2014 - calculateur du système d'amortissement électronique | 5A
20. | Unité de commande pour le chauffage du siège conducteur, unité de commande pour le chauffage du siège passager, interrupteur pour le voyant d'alerte d'urgence, interrupteur pour le dégivrage de la lunette arrière, interrupteur pour l'ASR et l'ESP, interrupteur pour l'aide au stationnement, interrupteur pour l'affichage de la pression des pneus, interrupteur start-stop, unité de commande pour la détection de la remorque, résistance de chauffage pour les gicleurs gauche et droit | 5A
21. | Appareil de commande pour la direction assistée | 5A
22. | Débitmètre d'air, résistance chauffante de ventilation du carter moteur, calculateur de pompe à carburant | 5A
23. | Calculateur d'airbag, témoin d'airbag passager | 5A
24. | Calculateur d'aide au stationnement | 5A
25. | Appareil de commande pour correcteur de phares | 5A
26. | Appareil de commande pour le chauffage des sièges | 30A
27. | Moteur d'essuie-glace arrière | 15A
28. | Appareil de commande du moteur, débitmètre d'air | 5A
29-40. | Réserve
Boîte de relais
Situé sous le tableau de bord, côté conducteur.

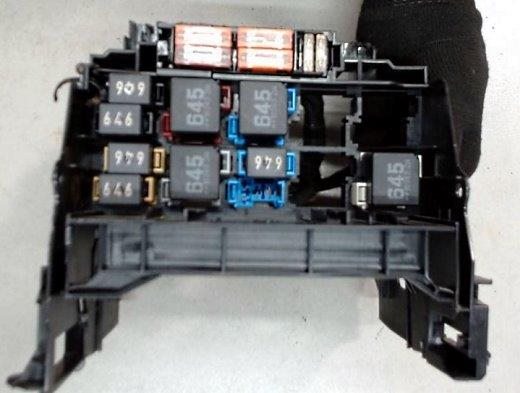

Vue d'ensemble.

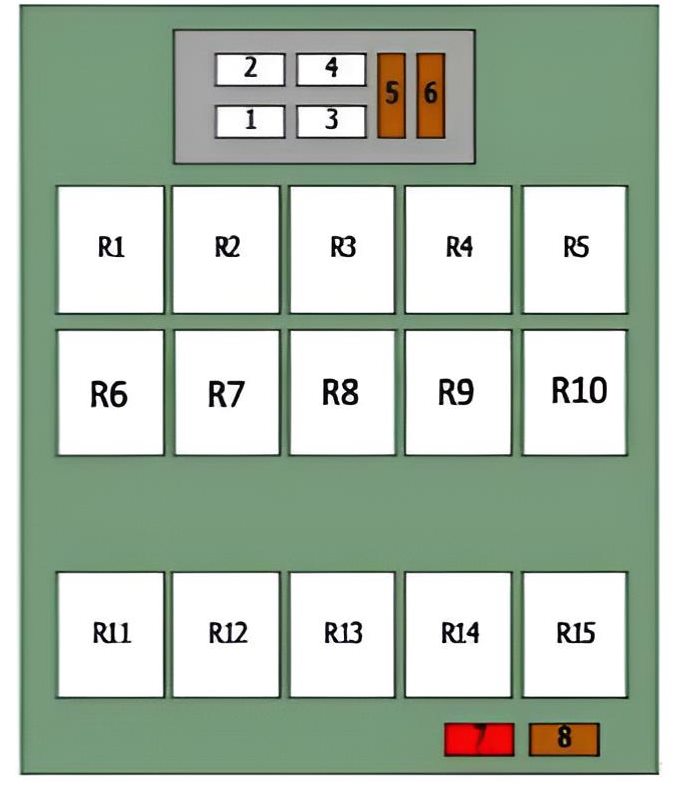

Schéma
N° | Description | Ampères
1. | Régulateur de tension | 40A
2. | Boîte à fusibles n° 2 dans le compartiment passagers, fusibles 1 - 12 | 50A
3. | Borne 15, relais de tension d'alimentation | 40A
4. | Centrale de commande ABS | 40A
5. | Régulateur de tension | 5A
6. | Appareil de commande de puissance, régulateur de tension, appareil de commande du moteur | 5A
7. | Commutateur de feu stop ; capteur de position de pédale d'embrayage | 10A
8. | Capteurs d'oxygène avant et après le catalyseur (selon l'équipement) | 5A
R1. | Relais de lave-phares, relais de klaxon
R2. | Borne 15, relais de tension d'alimentation
R3. | X contact relais de réarmement
R4. | Audi A1 relais de pompe à essence / relais de chauffage
R5. | Relais de chauffage à haute puissance
R6. | relais de démarreur
R7. | Relais de chauffage de la lunette arrière
R8. | Relais de puissance Motronic, prise de puissance, borne 30, tension d'alimentation
R9. | Relais de chauffage à sortie basse
R10. | Relais de prise de puissance, relais de puissance Motronic, borne 30, tension d'alimentation, relais
R11. | Rétroviseurs à gradation automatique (le cas échéant)
R12. | Vide
R13. | Régulateur de tension
R14. | Vide
R15. | Rétroviseur à gradation automatique (le cas échéant)
Tous les appareils électriques

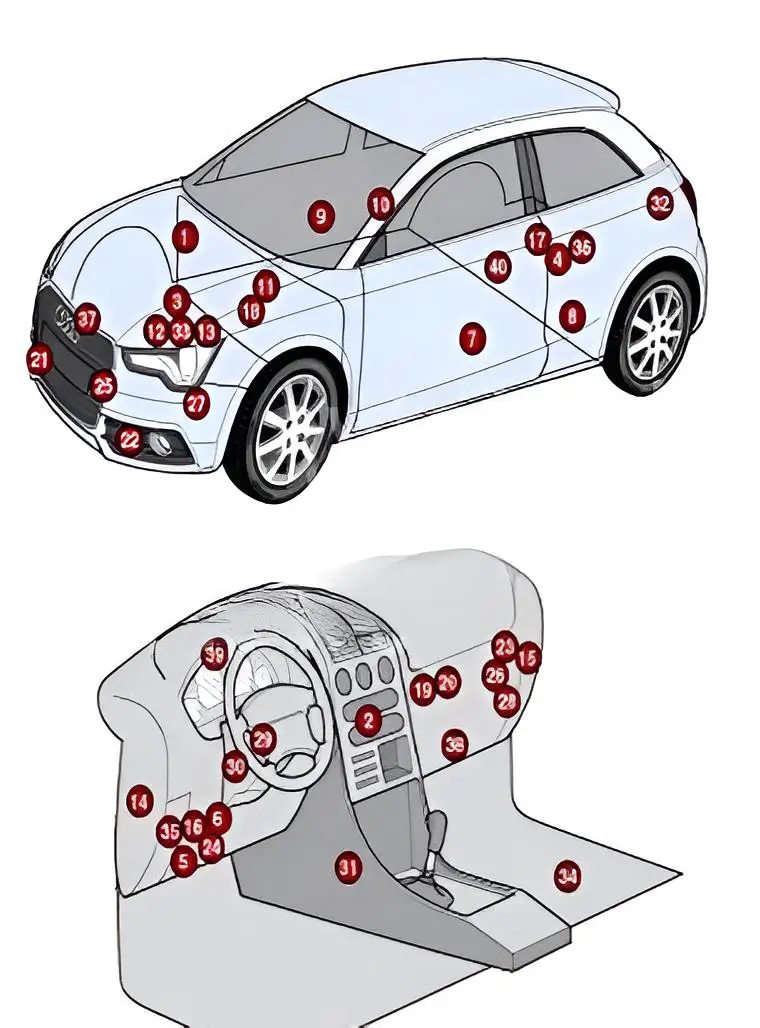

Emplacement général des composants électroniques dans le véhicule.
No | Composant
1. | Module de commande électronique de l'ABS
2. | Module de commande électronique de la climatisation
3. | Jeu de batteries - diesel
4. | Jeu de batteries - essence - dans le coffre à bagages
5. | Connecteur de diagnostic
6. | Appareil de diagnostic
7. | Module de commande électrique de la porte conducteur
8. | Module de commande électrique de la porte arrière gauche
9. | Module de commande électrique de la porte passager
10. | Module de commande électrique de la porte arrière droite
11. | Module de commande électronique du moteur (ECM)
12-13. | Boîtes à fusibles sous le capot
14-16. | Boîtes à fusibles et à relais dans le compartiment passagers
17. | Boîtes à fusibles et à relais dans le coffre, au niveau de la batterie (essence)
18. | Module de commande des bougies de préchauffage
19. | Module de commande du régulateur de phares
20. | Résistance du moteur de ventilateur du chauffage - dans le module de chauffage
21. | Avertisseur sonore 1
22. | Avertisseur sonore 2
23. | Module de commande du verrouillage central et de la télécommande de démarrage du moteur
24. | Module de commande multifonctionnel
25. | Capteur de température de l'air ambiant
26. | Module de commande de l'aide au stationnement
27. | Module de commande de la direction assistée
28. | Module de commande du chauffage des sièges
29. | Module de commande de la colonne de direction électrique - sur la colonne de direction
30. | Module de commande verrouillage de la colonne de direction - sur la colonne de direction
31. | Module de commande de l'électronique SRS
32. | Module de commande du système électrique de la remorque - côté gauche du compartiment à bagages
33. | Module de commande électronique de la transmission (TCM) - sur la transmission
34. | Module de stabilisation de tension 1 - sous le tapis de sol
35. | Module de stabilisation de la tension 2 - dans le module fusible/relais du tableau de bord 3
36. | Module de gestion de la batterie - essence - dans le coffre à bagages
37. | Module de commande du moteur du ventilateur - refroidissement
38. | Module de commande du moteur de ventilateur de climatisation/chauffage
39. | Module de commande du combiné d'instruments
40. | Module de commande de la pompe à carburant - dans le réservoir
